Ручная сборка и автоматическая сварка Z18 I Beam Assembly Machine

1. Назначение машины для сборки двутавровой балки Z18:

1) Заготовка: Модель Z18 относится к макс.высота стенки сварки H Выход луча из Машина для сборки двутавровых балок и прихваточной сварки составляет 1,8 м:

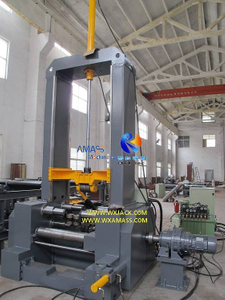

Готовая двутавровая балка, собранная из  Машина для сборки двутавровой балки: (Рисунок 1)

2) Выход незавершенного производства: Машина для сборки двутавровых балок Z18 (и другие модели серии Z) сама по себе не производит готовую продукцию для клиента, а вместо этого собирает и прихватывает кусок двутавровой балки в сборе и прихватке;

3) Сопутствующее оборудование: При применении в автоматический НВ 1800 Линия по производству двутавровых балок, эта машина для сборки дальнего света Z18 должна работать вместе с  Аппарат для дуговой сварки под флюсом двутавровой балки LHC для изготовления сварной двутавровой балки:

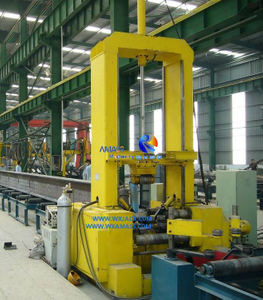

H-балка, произведенная на машине для сборки и прихваточной сварки балок Wuxi JACK IH: (Рис.2)

4) Последующий станок для пиления: При использовании в качестве отдельного оборудования машина для сборки двутавровой балки и прихваточной сварки Z18 должна работать с Портальный сварочный аппарат с двутавровой балкой LHA5Z или LHT T Beam H Beam Saw Станок с целью доставки сварочной двутавровой балки.

2. Совместно₂ Сварочный источник питания для машины для сборки двутавровой балки серии Z:

1) Источник питания GMAW: С CO, управляемым ПЛК₂ Процесс прихваточной сварки, источник сварочного тока является очень важным внешним агрегатом для автоматических машин для сборки двутавровых балок Z15, Z18 и Z20;

2) Марка CO₂ Сварочный источник питания, оснащенный машиной для сборки балок IH:

Для этого устройства у нас есть два варианта на выбор клиента для установки в машину для сборки двутавровых балок серии Z:

а) Китайский ХУАЮАНЬ: Модель NB-350 --- Обычно китайский покупатель машины для сборки двутавровой балки выбирает ее:

Источник питания NB-350 машины для сборки дальнего света: (Рис.3)

б)   Япония PANASONIC, Модель KR-350 --- Обычно зарубежные клиенты машины для сборки двутавровой балки выбирают ее:

Источник питания KR-350 GMAW, оснащенный машиной для сборки двутавровых балок и прихваточной сварки: (Рис.4)

3) Оба типа СО₂ источник сварочного тока имеют превосходные высокие стандарты и стабильную производительность, а также обеспечивают стабильно хорошее качество работы на машинах для сборки двутавровых балок и прихваточной сварки серии Z.

3. Краткое введение в китайскую компанию HUAYUAN CO.₂ Источник питания, оснащенный машиной для сборки двутавровых балок:

В этом разделе продукции мы кратко представим китайский источник питания для дуговой сварки в защитной среде с инверторным управлением HUAYUAN KR350, а также то, как он работает вместе с поставляемым компанией Wuxi JACK устройством для сборки двутавровых балок и прихваточной сваркой:

Основная особенность HUAYUAN CO₂ Сварочный источник питания для машины для сборки двутавровой балки:

1) Характеристика тяжелого рабочего цикла применим для применения в тяжелой промышленности, например, для автоматических машин для сборки двутавровых балок и прихваточной сварки Z15, Z18 и Z20;

2) Современная техника с цифровым управлением и программируемой функциональной кнопкой обеспечивает надежную работу на станке для сборки двутавровых балок серии Z;

3)  Благодаря новейшей технологии адаптивной системы управления, дуговая характеристика CO₂ Сварка без проблем соответствует типу и диаметру сварочной проволоки;

4) Параметры сварки можно точно установить заранее (предварительно) до формальной работы машины для сборки двутавровых балок и соответствующим образом управлять производительностью сварки;

5) Защита от внешнего проникновения, такого как пыль, влажность, шум, соль и т. д.₂ Источник сварочного тока — жесткий и долговечный рабочий блок, подходящий для работы на машине для сборки двутавровых балок с прихваточной сваркой;

6) Сварочные дополнительные узлы узла подачи сварочной проволоки в машине для сборки двутавровых балок с двойным приводом с четырьмя роликами делают процесс подачи проволоки плавным и стабильным;

7) Удобная функция хранения параметров сварки (сварочный ток, напряжение, скорость) в библиотеке и доступность для выбора.Эта функция очень полезна для работы на наших высокоточных машинах для сборки двутавровых балок Z15, Z18 и Z20, поскольку во время CO необходимо выбрать восемь ступеней скорости сварки.₂ прихваточная сварка;

8) Интерфейс терминала зарезервировано для доступа к удаленному управлению, для связи с другим оборудованием, таким как машина для сборки двутавровой балки.Благодаря этому источником сварочного тока можно управлять с помощью ЧПУ или промышленного компьютера на определенном расстоянии.А для этой автоматизированной машины для сборки двутавровых балок мы можем запустить источник сварочного тока на пульте управления машиной:

Панель управления станка для сборки балок Wuxi JACK IH: (Рис.5)

9) Механизм самозапускаемой защиты против проблем перенапряжения, отсутствия напряжения, перегрева или обрыва фазы, так что CO₂ Источник сварочного тока надежно работает на машине для сборки двутавровой балки.

4. Технические параметры машины для сборки двутавровой балки Z18:

Ниже приведены технические характеристики автоматической машины для сборки двутавровых балок с ручным выравниванием и прихваточной сваркой:
