WJ40 — это более крупная гидравлическая автоматическая горизонтальная машина для правки двутавровых балок серии WJ с макс.способность правки полки толщиной 40 мм: (Рисунок 1)
WJ40 (и WJ25) гидравлическая автоматическая горизонтальная машина для правки полки двутавровой балки в основном состоит из:
1) База машины --- Рабочие узлы опоры машины;
2) Основной корпус --- Он выполнен в стиле с одной фиксированной стороной и одним подвижным размером, для размещения на различной ширине полотна H Beam;
3) Входной и выходной роликовый стол --- Для загрузки и выгрузки оборудования для правки полки двутавровой балки серии WJ;

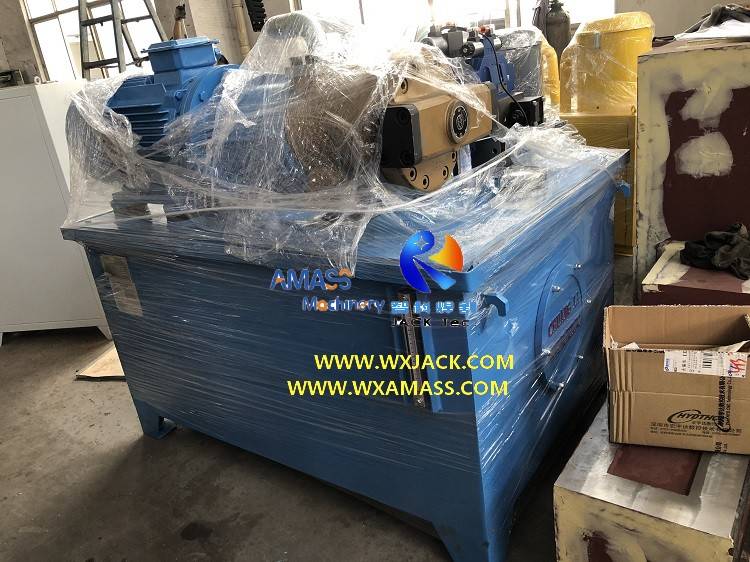

4) Гидравлическая станция --- Это горизонтальное оборудование также имеет гидравлический привод, как и Гидравлическая машина для правки двутавровых балок с вертикальным положением серии YTJ;
5) Электрическая система управления --- Это силовая цепь 380 В/220 В (китайский национальный стандарт, может адаптироваться к местным правилам заказчика) и цепь управления реле контактора в системе управления горизонтальной машины для правки фланцев двутавровой балки серии WJ;

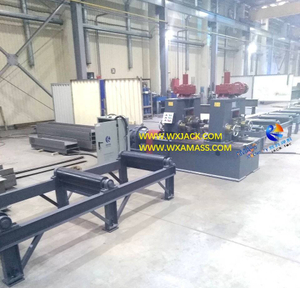

1) Такой же как HYJ-40 механическая автоматическая машина для правки двутавровых балок, система трансмиссии WJ25 и 40 оснащена двигателями мощностью 7,5 кВт и приводится в движение циклоидным редуктором: (Рис.2,3)
2) В отличие от механического автоматизированного станка для правки двутавровых балок HYJ-40, количество трансмиссий составляет два комплекта вместо одного комплекта в HYJ-40.

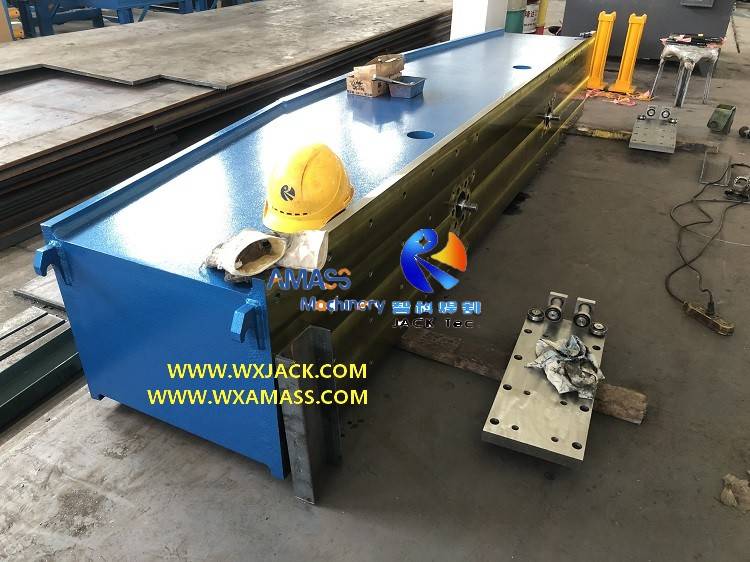

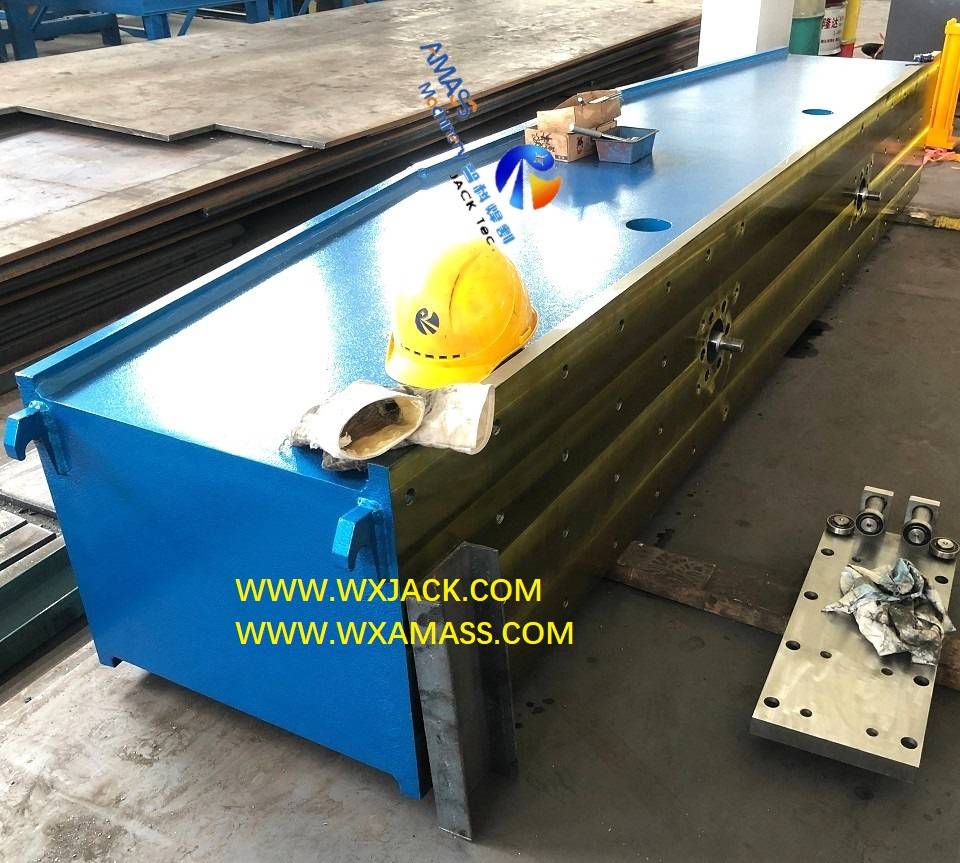

1) Автоматическая гидравлическая горизонтальная машина для правки двутавровых балок WJ25/40 имеет одну станину, которая используется для установки основного корпуса: (Рис.4)
2) Это прочное основание представляет собой сварную конструкцию с достаточной прочностью;
3) Железнодорожная часть машинной базы точно обработана.

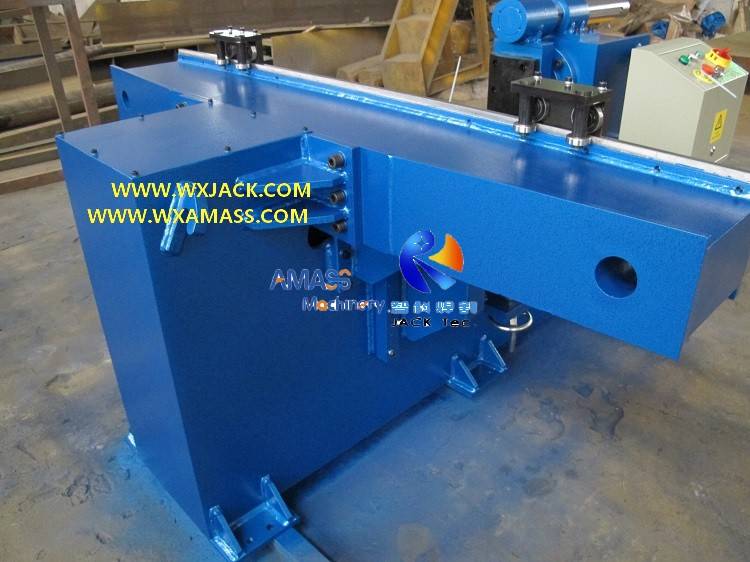

1) Основной корпус WJ25/40 с одной стороны неподвижен, а с другой стороны перемещается, чтобы учесть изменение ширины стенки сварной двутавровой балки: (Рис.5)
2) Это отличается от Гидравлическая и механическая автоматическая машина для правки двутавровых балок серии YTJ&HYJ.

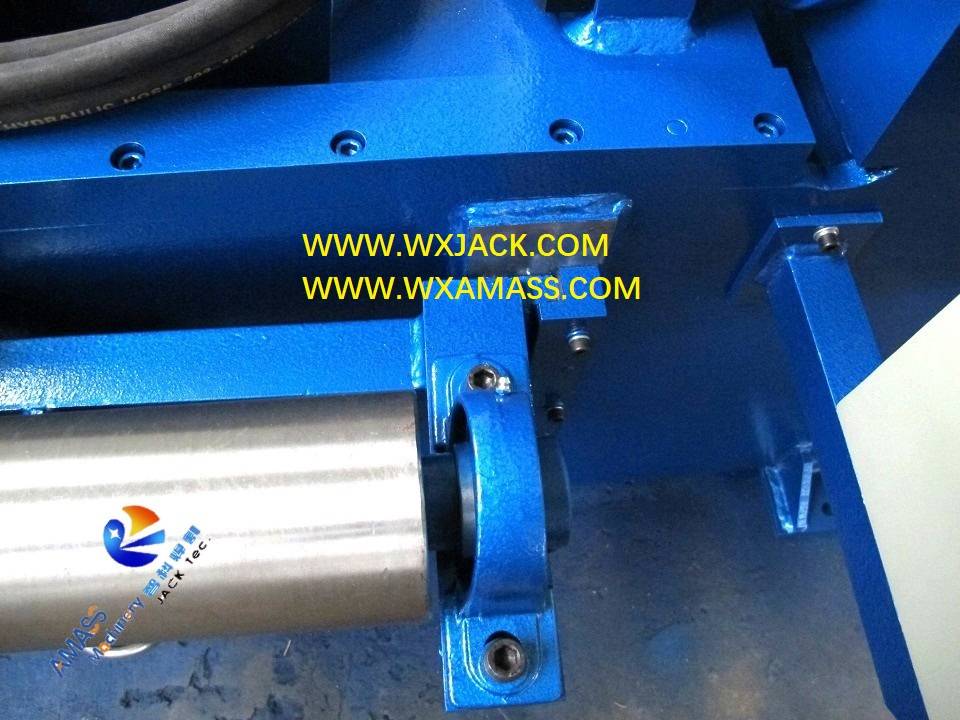

1) Главный приводной ролик приводится в движение гидроцилиндром.Он может перемещаться в горизонтальном направлении в соответствии с изменением высоты фланца;
2) Верхний правильный ролик также может перемещаться в горизонтальном направлении.То есть расстояние между роликами можно регулировать в зависимости от ширины полки: (Рис.6)
1) Для удобства эксплуатации гидравлический горизонтальный станок для правки двутавровых балок WJ25 и 40 оснащен панелью управления на основном корпусе (приблизительно к секции правки) и подвеской (для дистанционного управления): (Рис.7)
2) По сравнению с Т-образной полостью в гидравлических и механических машинах для правки полки двутавровой балки серии YTJ и HYJ, две полости в машинах WJ25 и 40 повернуты на 90° по часовой стрелке и против часовой стрелки соответственно с левой и правой стороны правильных блоков: (Рис.8)
3) По этой причине в горизонтальной машине для правки двутавровых балок WJ25 и 40 три части правильных роликов следует называть двумя внутренними роликами и одним внешним роликом, в отличие от двух частей верхних роликов и одной части нижнего ролика в вертикальной машине для правки фланцев двутавровых балок HYJ и YTJ. Машина;

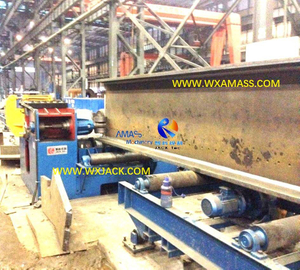

4) В процессе правки двутавровая балка направляется в правильные полости машины для правки горизонтальной двутавровой балки WJ;
5) Его обе стороны полки изготовлены с пластической деформацией под действием силы двух наборов внутренних правильных роликов;
6) Между тем, внешний выпрямляющий ролик прочно удерживается на внешней поверхности фланца и одновременно вращается, заставляя двутавровую балку выпрямляться непрерывно по всей ее длине и одновременно направляться вперед;
7) Это выполняет задачу правки двутавровых балок с обеих сторон полок в фазе на горизонтальной машине для правки двутавровых балок WJ.
Ниже приведены технические параметры горизонтальной машины для правки двутавровых балок WJ40:
Нет. | Параметры | Станок для правки фланцев двутавровых балок WJ40 |
1 | Скорость выпрямления | 6000 мм/мин. |
2 | Приводной двигатель выпрямления | 15кВт* 2 комплекта |
3 | Крутящий момент привода выпрямления | 11000Н.м.* 2 комплекта |
4 | Гидравлическое давление | 16МПа |
5 | Тип роликового подъемника | По двигателю и редуктору |
6 | Мощность гидравлической станции | 7,5 кВт |
7 | Входная мощность рольганга | 2,2 кВт * 2 комплекта |
8 | Выходная мощность рольганга | 2,2 кВт * 2 комплекта |
9 | Мощность машины | 380В, 50Гц, 3п |
