Машина для сборки двутавровой балки Z15 с ручной прихваточной сваркой

1. Применение самовыравнивающейся двутавровой балки Z15 и машины для прихваточной сварки:

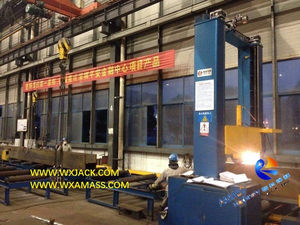

1. История: На первой фотографии этот комплект автоматической сборки двутавровой балки Z15 Self Alignment с ручной прихваточной сваркой был снят на новой установке. Линия по производству двутавровых балок;

2) Как видно по первому фото, имеется набор CG4000 Станок для резки полосовых пластин с ЧПУ на задней стороне этой машины для сборки двутавровых балок вход для сырья, предыдущая станция машины, для производства сырья Машина для сборки балок IH: Полосовые стальные пластины, используемые в качестве фланца и стенки сварной двутавровой балки:

Резка полосовых пластин в качестве исходного материала для машины сборки дальнобойных балок: (Рисунок 1)

Готовые заготовки из  Машина для сборки двутавровой балки и прихваточной сварки:  (Рис.2)

2.   Рабочие этапы на машине для сборки самовыравнивающейся двутавровой балки Z15 с ручной прихваточной сваркой:

Машина для сборки и прихваточной сварки двутавровой балки Z15 выполняет следующие этапы изготовления сварной детали двутавровой балки:

1) Т-образная балка в сборе: Сначала собирает полку и стенку по одной детали в балку формы ⊥ с помощью автоматического сборочного самовыравнивающегося блока машины для сборки двутавровых балок;

2) Изготовленная балка WIP T: Тем временем, вместе с процессом автоматической сборки, выполняемым на машине, выполните CO.₂ точечная сварка операторами, превращающая заготовку в полуфабрикат. Тавровая балка станка для сборки двутавра:

WIP T-балка, собранная на машине для сборки балок IH: (Рис.3)

3) Вторая загрузка: Переверните собранную Т-образную балку на 180° и снова загрузите ее в машину для сборки двутавровой балки и прихваточной сварки Z15;

4) Готовая сборка двутавровой балки:   Затем собирает вторую часть фланца на балку формы ⊥, превращая ее в балку формы 工 или двутавровую балку, также с помощью блока автоматической сборки и самовыравнивания, установленного на машине для сборки двутавровой балки;

5) Вторая сварка GMAW: В то же время реализуется второй ручной режим CO.₂ Точечная сварка двух других частей сварочных швов операторами:

Готовая двутавровая балка, изготовленная на машине для сборки и прихваточной сварки IH-балки: (Рис.4)

3. Диапазон поставки машины для сборки двутавровой балки Z15 и машины для прихваточной сварки:

Соответственно, в комплект поставки автоматического станка для сборки двутавровых балок Z15 Self Alignment с ручной прихваточной сваркой не входят:

1) ПЛК применяется в электрической системе управления машиной для сборки двутавровой балки:

ПЛК (Программируемый логический контроллер) играет ключевую роль в управлении автоматическим кругом машины для сборки двутавровых балок и машины прихваточной сварки: (Рис.5)

2) Инвертор переменного тока Управление рабочей скоростью машины для сборки дальнего света:

а) В автоматическом СО₂ Для точечной сварки инвертор переменного тока работает вместе с ПЛК для управления регулируемой скоростью перемещения и сварки при изготовлении двутавровой балки:

Инвертор переменного тока в электрическом управлении станком для сборки двутавровой балки: (Рис.6)

б) На станке для сборки двутавровых балок с ручной прихваточной сваркой заготовка движется с постоянной скоростью.   инвертор переменного тока играет роль резерва для будущего обновления;

3) СО₂ Источник питания для точечной сварки, применяемый в машине для сборки двутавровых балок:

а)   В отличие от ПЛК и инвертора, это не означает ручной CO.₂ точечная сварка не требует соответствующего сварочного источника питания в машине для сборки двутавровой балки:

СО₂ Источник сварочного тока, оснащенный машиной для сборки двутавровой балки и прихваточной сваркой: (Рис.7)

б) СО₂ Стиль работы сварки: Вместо этого, не учитывая интеграцию сварочного источника питания в систему управления автоматической машиной для сборки двутавровых балок с ручной прихваточной сваркой, общепринятой практикой является подготовка клиентом CO₂ Сварочные источники питания сами по себе, которые можно использовать совместно с другими рабочими станциями на объекте из стальных конструкций.Обычно на таких объектах CO₂ источник сварочного тока является одним из часто используемых и основных блоков оборудования, включая машину для сборки двутавровой балки;

4) Цена машины: Вышеупомянутые три причины способствуют тому, что комплект автоматической машины для сборки двутавровых балок с самовыравниванием и ручной прихваточной сваркой имеет на 10% более низкую цену, чем комплект машины для сборки двутавровых балок с автоматическим CO.₂ вариант для точечной сварки;

5)  Дополнить: Подробнее о самовыравнивающейся автоматической сборке оборудования можно узнать в разделе «Продукция».Z18 Самовыравнивающаяся машина для сборки двутавровых балок с автоматической прихваточной сваркой'.

4. Технические параметры машины для сборки двутавровых балок Z15 с CO₂ Ручная прихватка:

Ниже приведены характеристики машины Z15 для автоматической самовыравнивающейся двутавровой балки с ручной прихваточной сваркой:
