Гидравлический высокомощный станок для правки фланцев двутавровой балки YTJ-60

Без заготовки, уложенной в станок, как показано на первом фото, гидравлический станок для правки двутавровой балки YTJ-60 выглядит обычным.Только после того, как в нем выпрямлена двутавровая балка большой толщины, мы сможем определить необычность этой машины для производства двутавровых балок.

1.     Краткое описание гидравлической машины для правки двутавровой балки YTJ-60:

1)      YTJ-60 (и YTJ-80) представляют собой высокопроизводительное гидравлическое оборудование для выпрямления двутавровой балки серии YTJ;

2)      Говоря конкретнее, хотя все модели работают по принципу гидравлического привода, мощные гидравлические машины для правки двутавровой балки серии YTJ (здесь I Beam — это то же название, что и H Beam) можно разделить на две подгруппы: легкие и средние. обязанность YTJ-40 и Гидравлическая машина для правки двутавровой балки YTJ-50, а также сверхмощные YTJ-60 и YTJ-80;

3)      Разделительная линия между вышеупомянутыми двумя подразделениями гидравлической машины для правки двутавровой балки отражается в аспекте:

а)       Различные особые принципы правки между легкими и средними режимами работы, с использованием сверхмощной гидравлической машины для правки двутавровых фланцев;

б)      Отсюда структура двух типов гидравлических правильных машин двутавровой балки;

в)       Отсюда рабочий процесс (панель управления) двух типов гидравлических правильных машин двутавровой балки.

2.     Сравнение и анализ YTJ-60 (и YTJ-80) с высокомощной гидравлической выпрямляющей машиной двутавровой балки YTJ40 и YTJ-50:

Пожалуйста, проверьте приведенные ниже эскизы и сравните принцип выпрямления между двумя подгруппами в  Машина для выпрямления двутавровой балки: (Рис.1,2)

YTJ-40 и YTJ-50                       YTJ-60 и YTJ-80

1)      Разница в Т-образной полости в гидравлической машине для правки двутавровой балки с двумя подразделениями:

а)       Как видно сверху на двух эскизах, с одинаковой Т-образной полостью, образованной двумя частями верхних правильных роликов и одной частью нижнего правильного ролика, для мощной гидравлической машины для правки двутавровой балки YTJ60 и YTJ-80, рабочий стиль. нижний выпрямляющий ролик движется вверх и плотно прижимает нижнюю часть фланца, в то время как две части верхних роликов остаются неподвижными в вертикальном направлении;

б)      Это противоречит характеристикам гидравлического оборудования для выпрямления двутавровой балки YTJ-40 и YTJ-50, а также механической машины для выпрямления двутавровой балки серии HYJ;

2)      Сходство выпрямляющей силы в двух подразделениях гидравлической машины для выпрямления двутавровой балки:

Как и в случае с мощной гидравлической машиной для правки двутавровой балки YTJ-40 и YTJ-50, приводная мощность нижнего правильного ролика осуществляется от гидравлического цилиндра, который имеет более высокую мощность и, следовательно, большую движущую силу;

3)      Разница в движении вперед на двух гидравлических машинах для выпрямления двутавровой балки:

В отличие от мощных гидравлических правильных машин двутавровой балки YTJ-40 и YTJ-50, в машинах для правки двутавровых балок YTJ60 и YTJ80 подача вперед сварочной двутавровой балки на конвейерах осуществляется с помощью вращения двух частей верхних правильных роликов. нижнего ролика, как в случае с гидравлическими станками для правки двутавровых фланцев YTJ-40 и YTJ-50.

4)       Разница в конструкции машины в двухсекционной гидравлической правильной машине двутавровой балки:

Узел регулировки диапазона для двух частей верхних правильных роликов различен.Пожалуйста, проверьте изображение ниже:

Регулировка правильных роликов на машине для правки двутавровых балок: (Рис.3,4)

    YTJ-40 и YTJ-50                               YTJ-60 и YTJ-80

а)       Для установки фланцев различного размера необходимо отрегулировать взаимное расположение двух частей верхних правильных роликов.В гидравлических машинах для правки двутавровых балок YTJ60 и YTJ-80 такие движение верхних правильных роликов осуществляется с помощью масляного цилиндра внутри направляющей втулки;

б)      В то время как в YTJ-40 и YTJ-50 (также механическая машина для правки двутавровой балки) такое перемещение при регулировке пролета осуществляется маховиком вдоль Т-образного паза;

5)      Панель управления высокомощной гидравлической правильной машины двутавровой балки YTJ-60:   (Рис.5,6)

а)       Поскольку как верхние правильные ролики, так и блок зажима полотна приводятся в движение гидравлическими цилиндрами, а не механическим ходовым винтом с помощью маховика, как в гидравлических двутавровых правильных машинах YTJ-40 и YTJ-50, работа YTJ-60 ( А машина для правки двутавровой балки YTJ-80) оснащена соответствующими кнопками для выполнения этих задач;

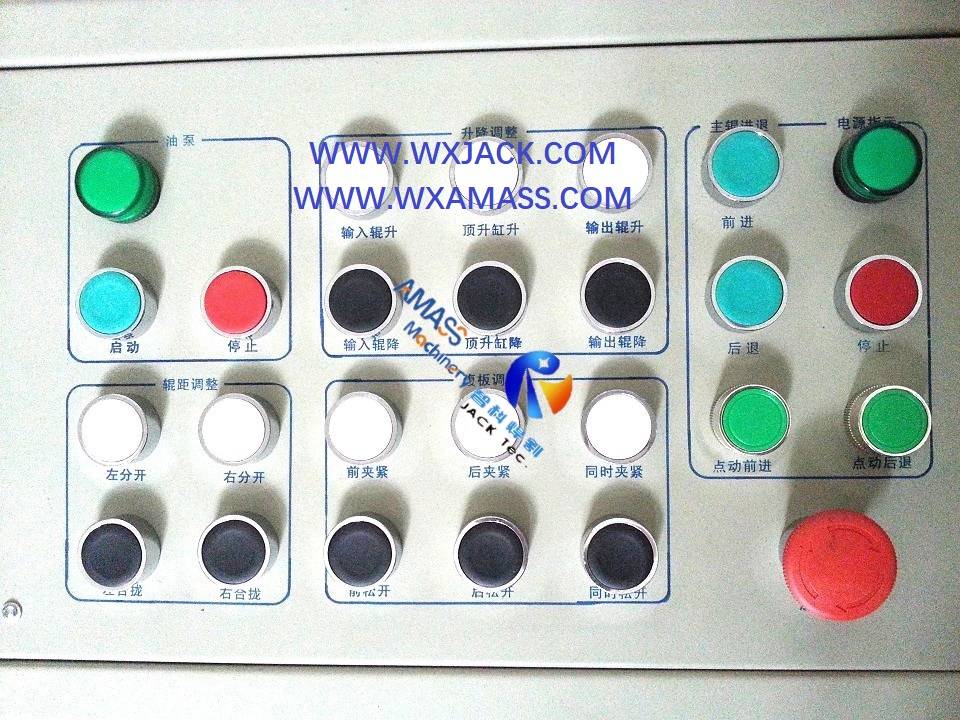

б)      Пожалуйста, проверьте прикрепленное шестое изображение на панели управления и эскиз выше.Это на китайском языке.Чтобы узнать конкретное значение и использование каждой кнопки, ознакомьтесь с введением на YTJ-80 Мощная гидравлическая правильная машина двутавровой балки.

3.     Технические параметры гидравлической машины для правки двутавровой балки YTJ-60:

Ниже приведены характеристики машины для производства двутавровых балок высокоэффективной гидравлической правильной машины двутавровой балки YTJ-60:
