Машина для сварки двутавровых балок LHT с T-образной рамой для производства больших заготовок

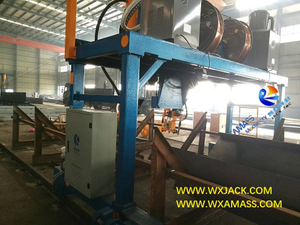

По сравнению с оборудованием для дуговой сварки под флюсом с двутавровой балкой с портальной конструкцией LHA и портальной конструкцией с колонной LHC, сварочный аппарат с двутавровой балкой с Т-образной структурой LHT может производить заготовки большего размера: ограничивается Т-образной рамой этого станка для пилы с двутавровой балкой: без ограничений.   (Рисунок 1)

1.     Какие темы мы рассмотрели для LHT, LHA и LHC Gantry I Beam Welding Machine:

1)      Подводя итоги по внедрению этого семейства портальных аппаратов для дуговой сварки двутавровых балок под флюсом, в том числе:

а)       Серия LHA (подразделение LHAZ и LHAC) Оборудование для автоматической дуговой сварки двутавровых балок под флюсом;

б)      LHC колонного типа Автоматический портальный станок с двутавровой балкой;

в)       Машина для дуговой сварки под флюсом типа LHT T для тяжелого режима работы с двутавровой балкой;

2)      Мы рассмотрели следующие темы в предыдущих разделах о портальной двутавровой сварочной машине:

а)       Краткое описание использования портальной сварочной машины с двутавровой балкой;

б)      Структура, состав, преимущества и недостатки каждой модели портальной двутавровой сварочной машины;

в)       Общие моменты и различия между моделями станков с двутавровой балкой Gantry;

г)      режимы и параметры сварки под флюсом;

д)      Эксплуатация, панель управления, техническое обслуживание и ремонт портальной сварочной машины с двутавровой балкой;

е)        Введение в самодельные компоненты, детали портального станка с двутавровой балкой;

г)      Аутсорсинговые узлы портального сварочного аппарата для двутавровых балок (источник сварочного тока, блок рекуперации и рециркуляции флюса, инвертор);

час)      Установка, наладка и ежедневное обслуживание сварочного аппарата с двутавровой балкой и т. д.

В разделах продукции этих 22 моделей аппаратов для дуговой сварки под флюсом H Beam.

2.     Дополнения по внедрению портальной сварочной машины с двутавровой балкой:

Ниже приведены некоторые дополнения к этому оборудованию для дуговой сварки под флюсом типа LHT T, колонного типа LHC и крупногабаритного оборудования для дуговой сварки под флюсом с двутавровой балкой LHA:

1)     Поскольку машина с частыми возвратно-поступательными движениями во время работы, расположение кабелей в портальной машине для сварки двутавровых балок очень важно:

а)       Для тех, кто занимается перемещением Т-образной рамы, кабели развертываются с подвесной стойкой вдоль рельсов;

б)      Для тех, кто связан с движением по поперечной балке Т-образной рамы, тросы разворачиваются с помощью тяговой цепи;

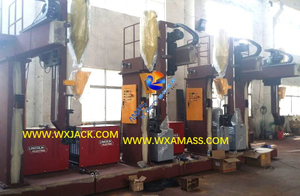

в)       Пожалуйста, проверьте ниже изображение, отмеченное квадратной рамкой красного цвета:   (Рис.2)

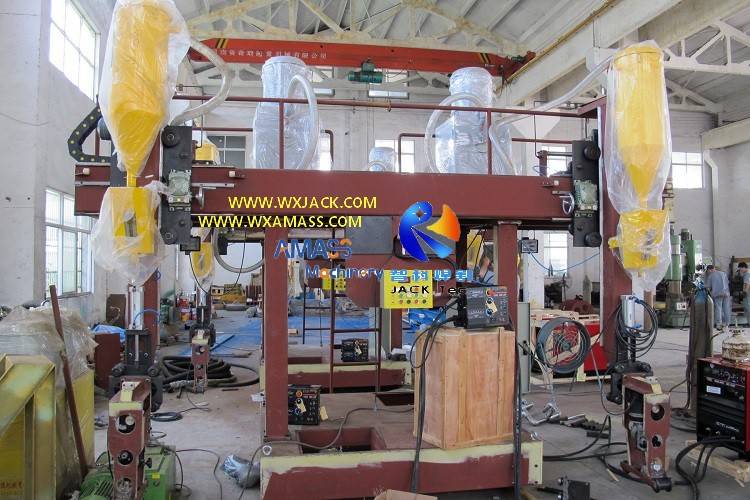

2)     Для облегчения технического обслуживания LHT (также LHC и LHA портальные сварочные машины для тяжелых условий эксплуатации) в верхней части рамы имеется платформа, окруженная защитным ограждением, доступ к которой осуществляется с помощью лестницы.Пожалуйста, проверьте изображение ниже, отмеченное квадратной рамкой красного цвета:   (Рис.3)

3)     Для того, чтобы быть проинформированным в самый первый раз, когда происходят непредвиденные обстоятельства, в верхней части портального сварочного аппарата с двутавровой балкой установлен сигнальный световой сигнал, очень привлекательный. Пожалуйста, проверьте изображение выше, также отмеченное квадратной рамкой красного цвета;

4)     Для операторов LHT (также LHC и LHA) портального станка с двутавровой балкой:

а)     Перед эксплуатацией машины для дуговой сварки под флюсом с двутавровой балкой оператор должен прочитать и понять руководство, быть знакомым со структурой, эксплуатацией и регулировкой, иметь возможность работать с машиной для дуговой сварки с двутавровой балкой;

б)     Оператор должен провести пробный пуск на портальной сварочной машине с двутавровой балкой SAW;

в)     Знакомство со всеми кнопками и переключателями портального сварочного аппарата для двутавровых балок;

г)     Подтвердите, что все узлы портальной двутавровой пилы находятся в нормальном состоянии;

д)     Произведите настройку сварочных параметров источника питания ПАВ.

В целом, хорошо подготовьтесь к процессу сварки под флюсом на портальном сварочном аппарате с двутавровой балкой;

5)     Подводя итог, мы ожидаем, что с этими 22 моделями машины для дуговой сварки под флюсом с двутавровой балкой, а также со специальными моделями, мы сможем предоставить оптимальное решение для машины для двутавровой пилы для наиболее подходящих клиентов.

3.     Технические параметры портального сварочного аппарата с двутавровой балкой модели LHT:

Ниже приведены технические характеристики этого автоматического портального сварочного аппарата двутавровой балки типа LHT T:
