Автоматический портальный сварочный аппарат с двутавровой балкой LHA4Z длиной 4 м

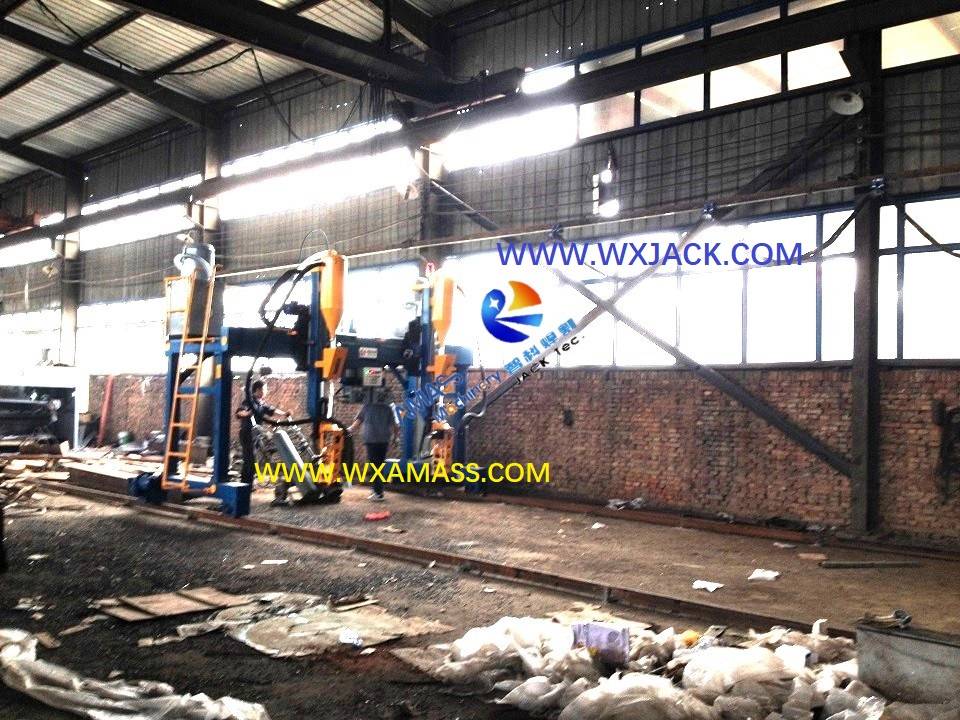

Первая фотография была сделана на наборе портальной конструкции LHA4Z Автоматической машины для дуговой сварки под флюсом с двутавровой балкой, введенной в эксплуатацию на объекте заказчика.

1.     Рабочие возможности автоматической машины для сварки двутавровых балок LHA4Z с портальной конструкцией и сравнение с машиной для сварки двутавровых балок LHA4C:  (Рисунок 1)

1)      Рабочие возможности сварочного аппарата для двутавровой балки LHA4Z:

а)       Как поясняется в разделе продукта 'Машина для дуговой сварки двутавровых балок LHT типа T под флюсом', LHAZ расшифровывается как сварочный аппарат с центральным управлением I Beam Gantry Welding Machine на китайском языке;

б)      И цифра «4» в его модели подразумевает, что этот станок для пилы с двутавровой балкой имеет портальный пролет 4 м (или пролет рельса).Это самая маленькая модель в серии автоматических портальных сварочных аппаратов для двутавровых балок серии LHA, производящих сварку двутавровых балок с высотой стенки до 1200 мм;

2)      Сравнение с машиной для сварки двутавровых балок LHA4C:

а)       Наоборот, для бокового стиля управления Портальная конструкция Сварочный аппарат двутавровой балки, аналог LHA4C с таким же размером пролета козла 4 м, поставляемая сварная двутавровая балка может иметь высоту стенки до 1500 мм;

б)      В этом отношении, для машины для дуговой сварки под флюсом с двутавровой балкой портального типа с центральным управлением, он жертвует размером сварной двутавровой балки, чтобы компенсировать простоту эксплуатации --- на одного оператора меньше в автоматическом сварочном аппарате с двутавровой балкой LHA4Z с центральным управлением по сравнению с LHAC боковым управлением автоматический сварочный аппарат двутавровой балки

в)       По этой причине автоматическая машина для дуговой сварки двутавровых балок под флюсом серии LHAZ в настоящее время находит более широкое применение, чем машина для сварки двутавровых балок с боковым управлением LHAC, предположим, что клиенты производят сварку двутавровых балок среднего размера.

2.     Краткое описание процесса работы автоматической портальной сварочной машины LHA серии I:  (Рис.2)

1)     Поскольку каждая часть двутавровой балки имеет четыре шва, ожидающих сварки, поэтому сварочный аппарат LHAZ для двутавровой балки должен выполнить четыре операции SAW (дуговой сварки под флюсом) на двутавровой балке.И поскольку эта конструкция автоматической машины для дуговой сварки под флюсом с двутавровой балкой имеет две сварочные станции в одном оборудовании, каждый раз он может одновременно сваривать две части двутавровой балки вместе;

2)     Чтобы выполнить SAW на вышеупомянутых четырех швах сварки двутавровой балки, этот комплект автоматической машины для сварки двутавровой балки LHA4Z должен двигаться вперед и назад четыре раза подряд вдоль своей направляющей:   (Рис.3)

а)       Сварите первый кусок шва.Вдоль этого хода скорость перемещения портала станка для пилы с двутавровой балкой является регулируемой скоростью сварки;

б)      По завершении сварки первого куска шва портал движется назад к своей исходной точке на высокой скорости холостого хода;

в)       Двутавровая балка поворачивается на 90° с помощью передвижного крана или другого переворачивающего оборудования до положения угловой сварки под углом 45° другого сварного шва двутавровой балки на стеллаже для заготовок автоматической портальной сварочной машины для двутавровой балки LHA4Z;

г)       Автоматическая машина для сварки двутавровых балок выполняет сварку второго участка шва так же, как первый участок сварного шва, упомянутого выше;

д)      По завершении сварки второго шва портальный станок для двутавровой балки снова возвращается в исходную точку на высокой скорости холостого хода;

е)        H-образная балка переворачивается в положение сварки третьего шва, как шаг № C;

г)      Тот же самый процесс SAW реализован для третьего и четвертого швов двутавровой балки в этом автоматическом портальном сварочном аппарате для двутавровой балки LHA4Z;

3)     Для каждой части шва SAW на двутавровой балке рабочий процесс этого автоматического аппарата для дуговой сварки под флюсом двутавровой балки:

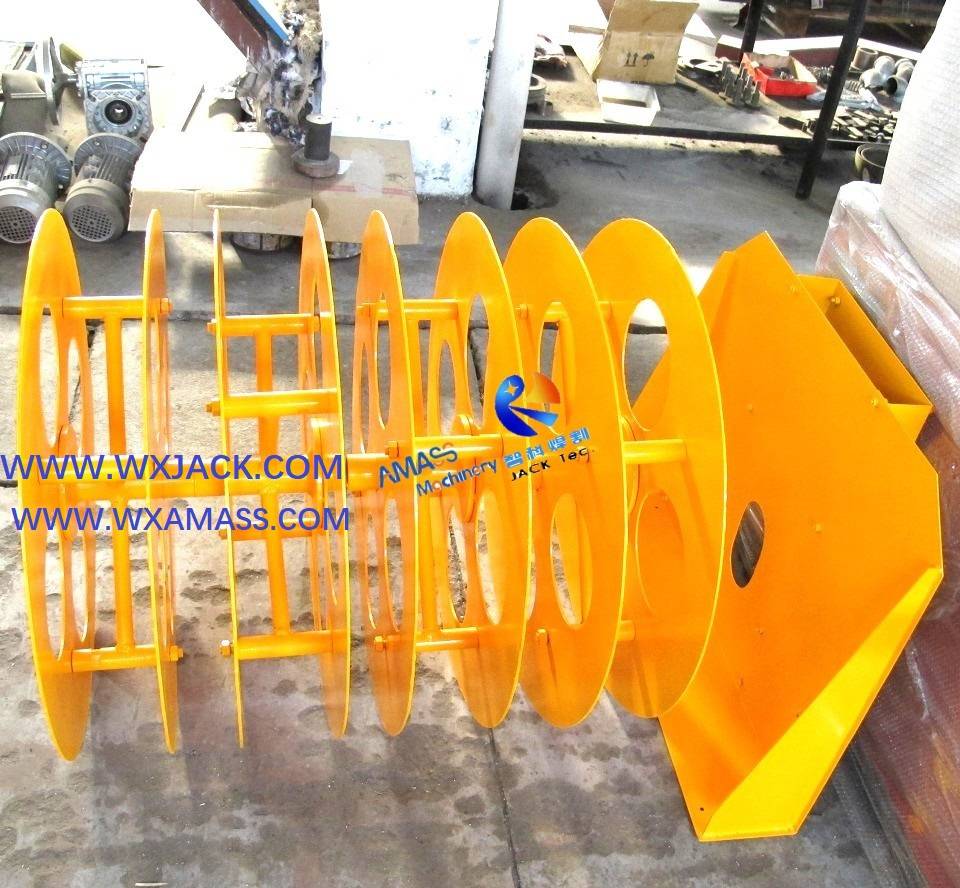

а)       С помощью передвижного крана поднимите двутавровую балку на опорную стойку или измените положение сварки двутавровой балки на стойке --- В идеальное положение угловой сварки под углом 45°;

б)      Отрегулировать блок механического отслеживания швов Автомата для сварки двутавровых балок;

в)       Начните с источника сварочного тока, оснащенного станком для пилы с двутавровой балкой LHA4Z.

3.     Технические параметры автоматической машины для сварки двутавровых балок LHA4Z:

Ниже приведены технические характеристики автоматической портальной сварочной машины с двутавровой балкой LHA4Z Center Control:
