Портальная сварочная машина с двутавровой балкой LHA с подвижной рамой

Портальное оборудование для дуговой сварки под флюсом двутавровой балки серии LHA имеет широкое применение в производстве металлоконструкций.На прилагаемых фотографиях показаны различные размеры и конфигурации таких моделей LHA для сварки двутавровых балок, используемых на объекте заказчика и на предприятии Wuxi JACK.Это эскиз, как показано ниже:   (Рисунок 1)

1.     Основные рабочие ячейки сварочного аппарата для двутавровой балки серии LHA:

Машина для сварки двутавровых балок портального типа LHA представляет собой полностью автоматическую машину для сварки двутавровых балок на пиле (дуговая сварка под флюсом), объединяющую следующие операции в один комплект оборудования:

1)     SAW Main Machine --- С помощью панели управления станком;

2)     Два комплекта источника питания SAW --- С помощью собственного пульта управления и панели управления модели LHA Gantry Type I Beam Welding Machine;

3)     Два комплекта блока рекуперации и рециркуляции флюса --- С помощью панели управления этой модели LHA портального типа I Beam SAW Machine;

4)     Два комплекта устройства подачи проволоки под пилой --- С помощью панели управления этого сварочного аппарата с двутавровой балкой портального типа серии LHA;

5)     Два комплекта устройства отслеживания дуги --- механического типа, нет необходимости в ручных манипуляциях во время сварки под флюсом на машине для сварки двутавровых балок LHA;

В удобное и простое управление.Один оператор может управлять всеми этими рабочими ячейками.

2.     Развертывание основных рабочих ячеек в машине для сварки двутавровых балок портального типа серии LHA:

Вышеупомянутое управление всеми функциональными блоками осуществляется при условии, что эти компоненты развернуты в различных конкретных секциях внутри этого большого габаритного оборудования для дуговой сварки под флюсом с двутавровой балкой:

1)     Блоки питания ПАВ устанавливаются на полу мастерской вдоль длинных параллельных направляющих фиксированным образом;

2)     Вместе с воронками узлы рекуперации и рециркуляции флюса размещаются на верхней стороне балки портала и перемещаются вместе с порталом во время процесса сварки машины для сварки двутавровых балок;

3)     Механизмы подачи проволоки и блоки отслеживания дуги собраны со сварочной горелкой под флюсом и составляют полный комплект сварочного блока под флюсом, который устанавливается на поперечной подвижной каретке этой портальной машины LHA типа I Beam SAW.И каждый комплект каретки устанавливается на балку портальной рамы с ее передней стороны.

Чтобы дать четкое представление, пожалуйста, проверьте изображение ниже:   (Рис.2)

3.     Управление работой портального сварочного аппарата LHA модели I:

1)      Управление этим оборудованием для дуговой сварки под флюсом с двутавровой балкой портального типа LHA (также LHC и LHT) осуществляется с помощью 'Одна кнопка запускает и выключает всю машину для сварки двутавровых балок';

2)      Это означает, что при нажатии кнопки «СВАРКА ВКЛЮЧЕНА» на панели управления этой машины для сварки двутавровых балок модели LHA, сама машина и все вышеупомянутые вспомогательные устройства будут запущены для совместной работы или отключены для разбить вместе.Пожалуйста, проверьте прилагаемый рисунок на панели управления станка для сварки двутавровых балок портального типа LHA, экспортируемого в Россию: (Рис.3)

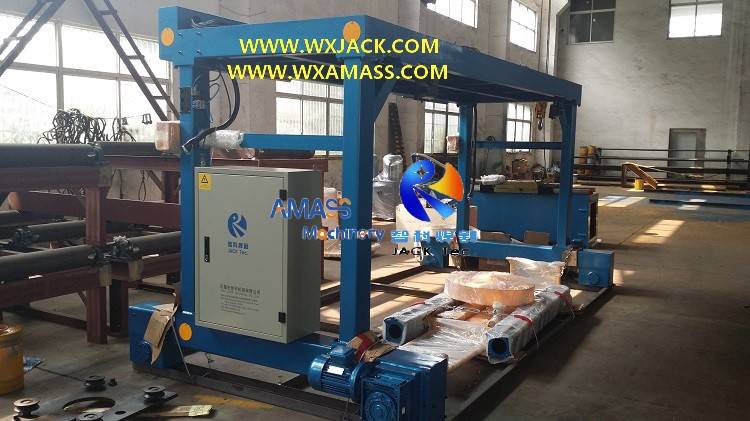

3)      Такой же как Сварочный аппарат с двутавровой балкой серии LHT, щит управления станка для сварки двутавровых балок портального типа LHA устанавливается на станину портальной рамы, с ее боковой стороны.Пожалуйста, проверьте изображение ниже.Такая компоновка имеет преимущество компактной и короткой прокладки кабеля во всем портальном станке с двутавровой балкой, а также играет роль противовеса, чтобы обеспечить двойную страховку от опрокидывания портальной рамы (хотя вероятность этого очень мала): (Рис.4)

4)      Дополнительные примечания по  Сварочный аппарат двутавровой балки:

а)       Для других широко используемых сварочных аппаратов для двутавровых балок, кроме LHA и LHT: модель LHC I Beam SAW Machine с колонной конструкции, пожалуйста, ознакомьтесь с разделом о продуктах 'Оборудование для дуговой сварки под флюсом колонного типа LHC с двутавровой балкой';

б)      Для понимания конкретной модели моделей LHA портальных сварочных аппаратов двутавровой балки в качестве примера, пожалуйста, ознакомьтесь с разделом продукта (или другим разделом) '4-метровый пролет рельса LHA4Z Автоматический портальный сварочный аппарат для двутавровой балки'.

4.     Технические параметры портального сварочного аппарата с двутавровой балкой модели LHA:

Ниже приведены технические характеристики этой автоматизированной машины для сварки двутавровых балок портального типа модели LHA:
