Структура колонны тележки LHC Model H Beam SAW Machine

Прилагаемые первая и вторая фотографии были сделаны во время установки и ввода в эксплуатацию машины для сварки двутавровых балок модели LHC (двутавровая балка является синонимом двутавровой балки) в Wuxi JACK.   (Рисунок 1)

1.     Рабочий процесс машины для сварки двутавровой балки модели LHC:

На приведенной ниже фотографии показана компоновка машины для дуговой сварки под флюсом колонны I типа LHC на объекте стальных конструкций:   (Рис.2)

1)     С помощью ходовой тележки собранные и прихваточные двутавровые балки с предыдущей станции Машина для сборки двутавровых балок устанавливаются на гидравлическую переворачивающую стойку 60°;

2)     С помощью гидравлической переворачивающейся стойки на 60° двутавровая балка поворачивается в положение угловой сварки под углом 45° для требуемой ориентации в станке для пильного станка с колонной LHC типа I;

3)     На этапе сварки под флюсом на машине для сварки двутавровых балок LHC, управляемой автоматическим устройством слежения за дуговым швом, сварочная горелка перемещается по трем осям X/Y/Z, обеспечивая постоянное точное выравнивание сварочного шва: (Рис.3)

4)     Определение по осям X/Y/Z в машине для сварки двутавровых балок колонного типа LHC:

а)       Ось X в машине для сварки двутавровых балок LHC:

      я.           Это для регулирования поперечного движения сварочной горелки вдоль длинной балки корпуса машины;

     II.           Этим движением можно управлять с помощью маховика (это верно для LHT Т-образная портальная сварочная машина с двутавровой балкой и Портальная рама LHAZ и LHAC I Балка для дуговой сварки под флюсом также).Пожалуйста, проверьте ниже изображение, отмеченное красным цветом: (Рис.4)

    III.           Примечание. Некоторые клиенты требуют, чтобы двигатель управлял движением в этом направлении.При таком условии мы устанавливаем двигатель на поперечную балку и имеем тумблер на рабочем подвесе для управления им;

б)      Ось Y в машине для сварки двутавровых балок LHC:

Это для управления вертикальным перемещением сварочной горелки вдоль сварочного рычага, моторного привода.Это осуществляется с помощью тумблера на панели управления машины для сварки двутавровых балок колонного типа LHC;

в)       Ось Z в машине для сварки двутавровых балок LHC:

Это предназначено для управления тележкой колонны, движущейся вперед и назад вдоль рельса во время рабочего процесса (включая как SAW, так и холостой ход) машины LHC I Beam SAW: это движение реализуется с помощью движения тележки.

2.     Как сохранить стабильность конструкции колонны машины для сварки двутавровых балок LHC?

1)      Как видно из его конструкции, для этой машины для сварки двутавровых балок модели LHC корпус машины тележки-колонны-балки имеет две очевидные «проблемы»:   (Рис.5)

а)       Конструкция подвижной тележки работает не так стабильно, как конструкция портальной рамы в сварочном аппарате с двутавровой балкой серии LHA или Т-образная рама в станке для пилы с двутавровой балкой LHT.По крайней мере выглядит так;

б)      Конструкция подвижной тележки имеет меньшую площадь для установки функциональных компонентов по сравнению с портальным LHA и сварочным аппаратом для двутавровой балки LHT с Т-образной рамой;

2)      Следовательно, чтобы обеспечить стабильную работу как в период сварки под флюсом, так и на этапе холостого хода в машине для сварки двутавровых балок колонного типа LHC, и не иметь тесного развертывания,

Wuxi JACK предпринимает следующие действия при проектировании и производстве станка для пильного станка с колонной LHC типа I:

а)       Движущаяся тележка имеет двойной привод с двойным валом в режиме VFD (частотно-регулируемый привод);

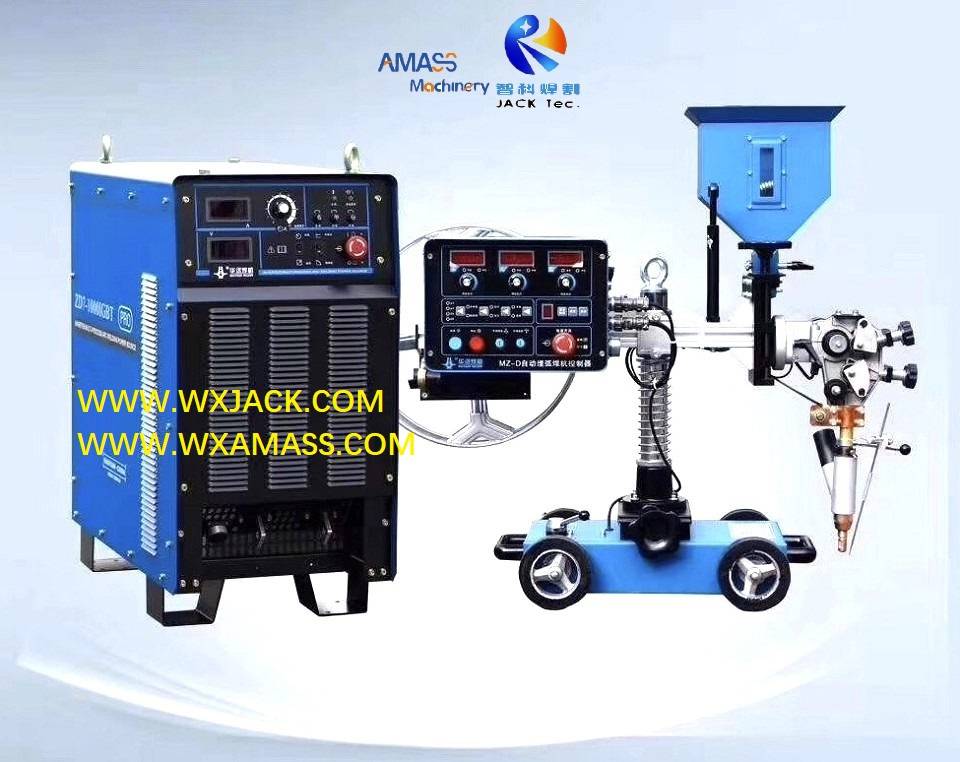

б)      Скорость сварки регулируется поворотной ручкой в ​​10-кратном диапазоне и отображается в цифровом виде на пульте управления аппарата LHC модели I для дуговой сварки под флюсом;

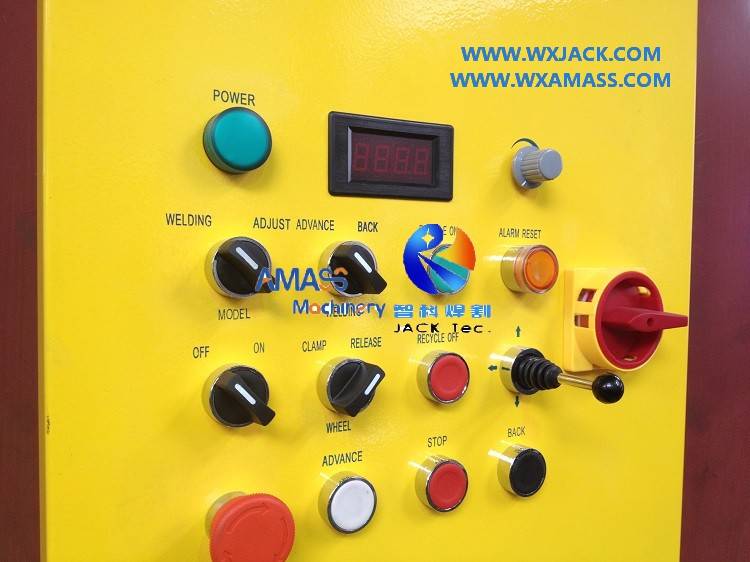

в)       Вместо того, чтобы ставиться на тележку или на балку, панель управления машины для сварки двутавровых балок колонного типа LHC встроена внутрь колонны, а подвеска управления крепится к двери.Проверьте изображение ниже, отмеченное квадратной рамкой красного цвета: (Рис.6)

г)      Основание тележки имеет высоту 30 см, внутри помещаются узлы трансмиссии мотор-редуктора.Это также повышает стабильность движущейся тележки в процессе работы станка для пилы с балкой LHC типа I;

д)      Поперечная балка свеса сделана максимально короткой: удлинение 1500 мм.

3.     Технические параметры машины для сварки двутавровых балок модели LHC:

Ниже приведены технические характеристики этого сварочного аппарата для двутавровой балки колонны LHC:
