Как видно из прилагаемых фотографий, машина для дуговой сварки под флюсом с двутавровой балкой серии LHT имеет основную раму в форме буквы Т, отсюда и название продукта.

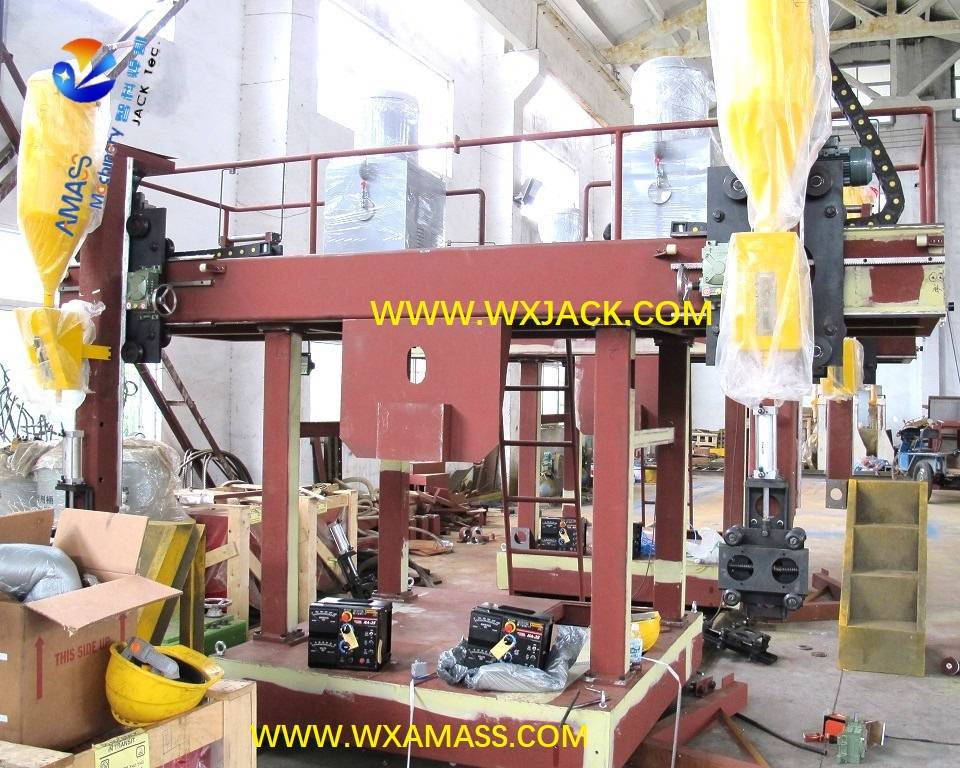

1) Портальный сварочный аппарат с двутавровой балкой серии LHT является аналогом Станок для пилы с двутавровой балкой LHC, при сварке крупногабаритных двутавровых балок на полуавтоматической линии, а также может работать как отдельное оборудование: (Рисунок 1)
2) Также клиент может использовать LHA5C и LHZ55Z Портальный станок с двутавровой балкой для сварки двутавровой балки большого размера.Но, как было сказано ранее, для того же размера производимой двутавровой балки, портальный сварочный аппарат для двутавровой балки серии LHA имеет более широкую раму машины по сравнению с портальным сварочным аппаратом для двутавровой балки серии LHT.
Рама является основой и основой для нормальной работы машины для сварки двутавровых балок.Играя ту же роль, что и портальная рама в портальном сварочном аппарате с двутавровой балкой серии LHA (LHAZ и LHAC), корпус машины с Т-образной рамой выполняет следующие функции: (Рис.2)
а) Включая плату управления, два комплекта блока рекуперации флюса (в среднем около 70~80 кг каждый комплект, в зависимости от количества загруженного сварочного флюса);
б) Два комплекта сварочного аппарата аппарата для дуговой сварки под флюсом с двутавровой балкой, включая передвижную тележку, сварочную горелку, механизм подачи проволоки, блок отслеживания дуги;
в) Блок трансмиссии и аксессуары в этом сварочном аппарате с двутавровой балкой LHT;
г) В целом, на полу размещаются только два комплекта источника сварочного тока портальной машины для сварки двутавровых балок.Все остальные узлы машины установлены на Т-образной раме машины;
2) Привод сварочных горелок при регулировке скорости сварки для завершения процесса SAW на станке для пилы с двутавровой балкой;
Для этих целей Т-образная рама должна быть прочной и надежной, с достаточной прочностью и устойчивостью (аналогично портальная рама для портального типа LHA серии I Beam Gantry Welding Machine и рама колонна-балка-тележка для колонного типа LHC серии H). Машина для сварки балок) в суровых условиях сварки под флюсом (много тепла, дыма, а также пыли, образующихся на месте) в машине для дуговой сварки под флюсом с двутавровыми балками.
По этим причинам,
1) Жесткость и прочность Т-образной рамы станка для пилы с двутавровой балкой тщательно рассчитываются и моделируются на ранней стадии проектирования, являются продвинутыми и разумными.Основные элементы основной Т-образной рамы подвергаются деформации после сварки, обеспечивая безопасную и надежную работу с длительным сроком службы;
2) То же, что и машина для сварки двутавровых балок серии LHC с колонной, перемещение Т-образной рамы в станке для двутавровой пилы серии LHT имеет двойной привод (также машина для пилы двутавровой балки LHA).- Обе стороны Т-образной рамы приводятся в движение двумя комплектами двигателя переменного тока и редуктора, скорость регулируется инвертором (это также относится к сварочному аппарату LHA с двутавровой балкой);
3) На боковой стороне рельсов имеются упорные колесные блоки, обеспечивающие плавный и безопасный ход Т-образной рамы (это также верно для машины для сварки двутавровых балок LHA) в портальной сварочной машине с I балкой модели LHT;
4) Панель управления машины для сварки двутавровых балок модели LHT расположена в нижней части Т-образной рамы на шасси.Такое расположение не только обеспечивает короткую и простую прокладку кабеля, но также может служить в качестве противовеса. для перемещения Т-образной рамы.Пожалуйста, проверьте изображение ниже (В квадратной рамке красного цвета): (Рис.3)
Ниже приведены технические характеристики этого высокоэффективного портального станка с двутавровой балкой с Т-образной рамой серии LHT:
LHT машина для дуговой сварки под флюсом с двутавровой балкой портального типа серии T | ||
Параметр | Спецификация | Примечание |
Рабочее место оператора | Под Т-образной рамой, между двумя опорными стойками, стоять на полу | |
Ширина полки двутавровой балки (мм) | 200 ~ 800 | |
Толщина полки двутавровой балки (мм) | 6 ~ 40 | Можно сделать специально |
Высота стенки двутавровой балки (мм) | 200 ~ 2000 | |
Толщина стенки двутавровой балки (мм) | 6 ~ 32 | Можно сделать специально |
Длина двутавровой балки (мм) | 4000 ~ 15000 | Можно сделать специально |
Длина направляющей гентри (мм) | 18000 | |
Режим T Frame Drive | Двойной привод | |
Скорость сварки под флюсом (м/мин) | 0,24 ~ 2,4 | |
T Кадр Скорость холостого хода (м/мин.) | 3.2 |
