1. Применение : это своего рода высокоэффективное автоматическое оборудование 1 ST для обработки металлических пластин;
1) Это комбинация машины для резки с ЧПУ и машины для резки пластиной пластины с ЧПУ .

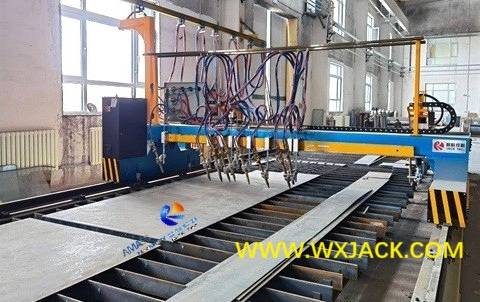

2) Поперечная и продольная линейная резка в машине модели Wuxi Jack: ( Рис.1 )

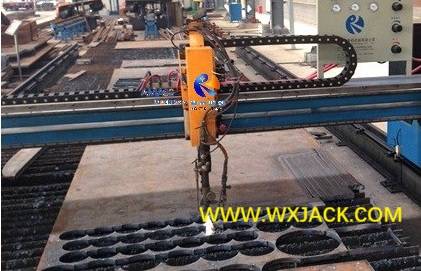

3) Нарезание формы в машине Wuxi Jack: ( Рис.2 )
3 . Макс. Размер стальной пластины составляет ширину 5200 мм и длиной 13000 мм;
1) Он имеет универсальную функцию (резка резка/ пламя с ЧПУ ПЛАЗМА/ Пламя резки/ пламени), высокая автоматизация, расширенная конфигурация, стабильная и точное качество резки, высокая динамическая стабильность;
2) Непревзойденная координация между его оборудованием и программным обеспечением обеспечивает постоянную высокую стандартную производительность машины резки плазмы с ЧПУ.
Машины можно просматривать как интеграцию машины резки пласти -пламенной пластины и машины для резки с ЧПУ Плазмы с основными композиционными единицами:
1) Китайский бренд SH2300H. Это выделенный контроллер ЧПУ для резки металлической пластины;
2) 9,4 -дюймовый экран цветного монитора VGA;
3) богатый способ резки программы генерации : G код/ библиотека заготовки встроенный/ внешний ввод в машину;
4) Все основные языки, доступные для выбора : китайский / английский / русский ...;
5) Многочисленное рабочее режим : автоматический/ ручной/ преподавание/ диагностику/ редактирование;
6) Удовлетворительная работа : Интерфейс программной операционной системы/ аппаратный сенсорный экран -экраны;
1) 2 комплекта 750 Вт для разрезания факела продольного направления двойное движение вдоль 15 -метровых рельсов;
2) 1 набор 400 Вт для резки поперечного направления факела вдоль 6 -метровой гентрии;
3) оснащен функциями : Дисплей рабочего состояния/ диагностика/ настройка тревоги/ параметров;
4) оснащен высоким точным кодером для обнаружения условия смещения режущего факела в течение периода работы машины;

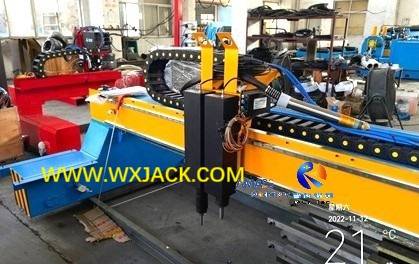

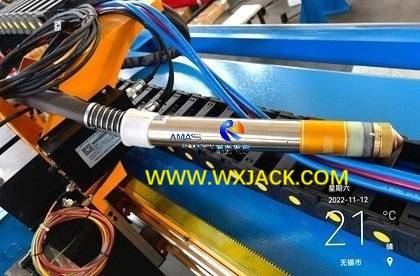

1) Показано на фотографии выше, вдоль поперечной пучки механического порта, установленного с пламенной фонаркой и режущей плазменной горелкой и приводимой к сервоприводу 400 Вт, установлен на фото, установлен с помощью фонарика и режущего плазмы, и приводится к сервоприводу 400 Вт;
2) Его движение руководствуется с точной линейной линейной линейной подшипником с тяжелым шариком, гарантирующим процесс стабильного и плавного резки машины без какого -либо воздействия: ( Рис.6 )

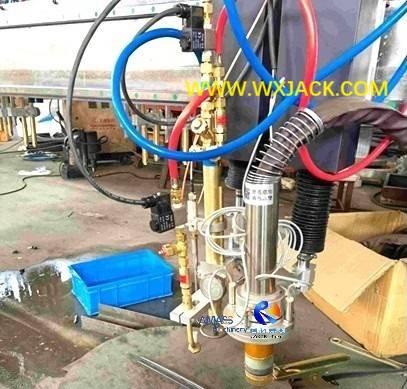

1) Автоматический воспламенение AC24V для инициирования пламени в безопасности и надежным образом;
2) Контроллер высоты высоты вырезания плазмы плазмы дуги , для автоматической регулировки высоты факела относительно поверхности пластины, на этой машине;
3) Цепь кормления резки газа : кислород и ацетилен для резки/ сжатого воздуха пламени для резки плазмы;
4) Все установлены в поперечной движущейся карете машины Wuxi Jack: ( Рис.7 )
1) Он находится в структуре Gantry Rame, которая движется вдоль 15 -метровых рельсов под рабочей скоростью с ЧПУ;
2) Механическая рама сбавляет напряжение после сварки и изготовления, обеспечивая высокую жесткость и заглушку механической рамы, обеспечивая ее стабильное/ гладкое/ гибкое движение во время работы машины;
3) На нижней части движущейся гантри есть руководящий ролик, регулируя статус натяжения гантри по отношению к рельсам;
6. Система резки газовых цепей CNC - CG6000 CNC Плазменный плазм

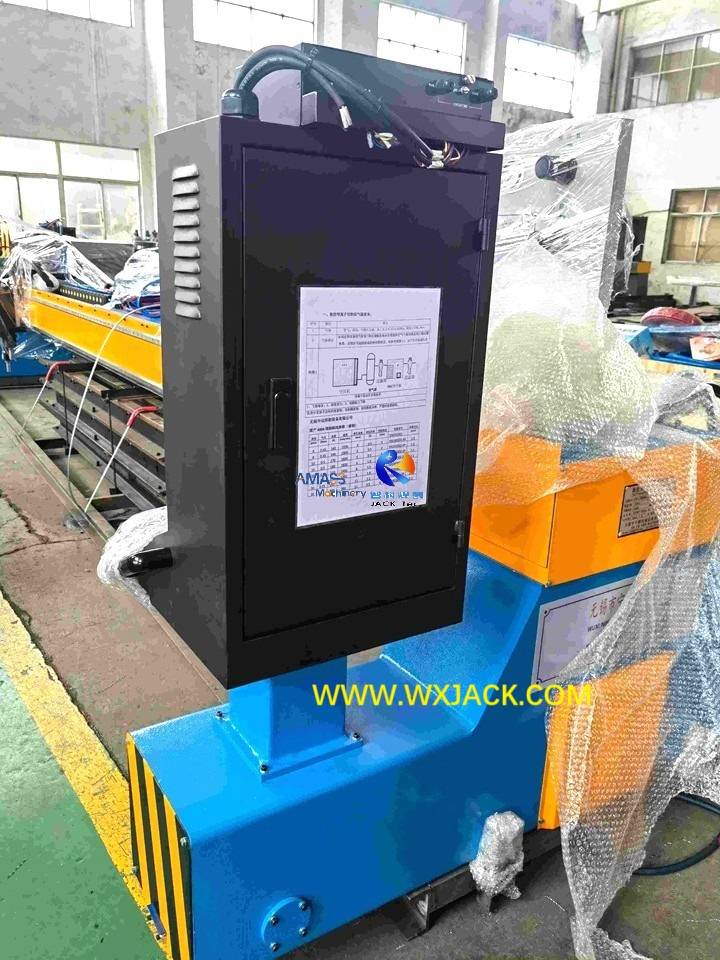

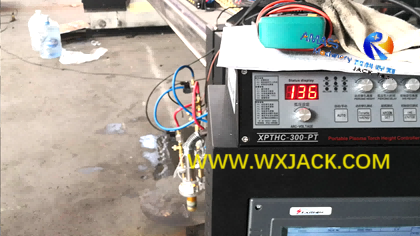

7. Плазма питания в модели CNC-CG6000 : ( Рис.10 )
Китайский бренд Huayuan Model LGK-300IGBT, для резки углеродистой стали в диапазоне толщины 1 ~ 50 мм.
Стопка с ЧПК CNC-CG6000 плазма | |
Режущая железная дорога | 15000 мм |
Максимум Длина металлической пластины | 13000 мм |
Промежуток механического балка | 6000 мм |
Достоверный диапазон ширины ширины | 80 ~ 5200 мм |
Руководство поперечного поперечного гида | Точный линейный гидерайл |
Механический болотный путь | Двойной поезд |
Кислородное пламя толщины резки | 6 мм ~ 150 мм |
Качественный диапазон толщины резки плазмы | 1 ~ 50 мм для углеродистой стали; |
Резка шероховатости керфа | RA12.5 ~ RA25 |
Резка газ | Сжатый воздух, кислород, азот |
Холостое время | 6000 мм/мин. |
Диапазон скорости скорости плазмы и плазмы | 500 ~ 1200 мм/мин. (Зависит от толщины резки) |
Количество плазмы с ЧПУ и пламени | 1 Установите каждый для плазмы и пламени, разделяйте одну и ту же движущуюся карету |
Количество режущей полосы факела | 11 комплектов |
Точность резки | ± 0,5 мм/1000 мм |
