Т-образное основание SXBJ-9 Кромкофрезерный станок с двумя головками

штат:
Количество:

A. Специальная механическая конструкция основания Т-образной формы SXBJ-9 Двухголовочный сварочный станок для изготовления канавок Автоматический станок для фрезерования кромок листов:

1)       Основание рабочего стола этого автоматического станка для снятия фаски с поперечного сечения имеет форму перевернутой буквы «Т», а не «L», которая используется в большинстве моделей серии XBJ и SXBJ. Машина.Пожалуйста, проверьте ниже 2 фотографии для сравнения:

2)       Рабочий стол с перевернутой Т-образной структурой специальный дизайн SXBJ-9 Автоматический фрезерный станок для изготовления канавок для сварки пластин: (Рисунок 1);

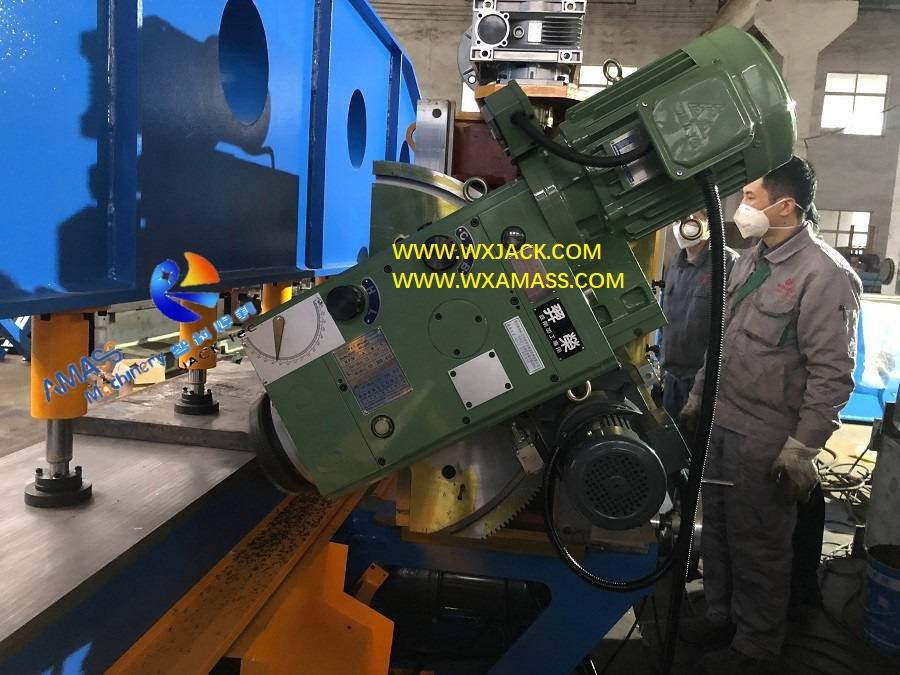

Рис. 1. Автоматический станок для фрезерования кромок листа 31.

3)       Рабочий стол 'L' структуры обычная автоматическая машина для снятия фаски с торца пластины SXBJ-9: (Рис.2)

Рис. 2. Автоматический станок для фрезерования кромок листов 39



B. Конструктивное назначение и использование специальной конструкции SXBJ-9 Двухголовочный сварочный станок для изготовления канавок Автоматический станок для фрезерования кромок листов:

1.       Зачем использовать такую ​​конструкцию в Т-образной структуре поперечного сечения станка для снятия кромок с торца пластины для изготовления сварочных канавок??

1)       Принятие такого специального рабочего стола с Т-образной боковой рамой в автоматических торцевых фрезерных станках серий XBJ и SXBJ предназначено для установки кареток фрезерных головок вдоль обеих сторон рабочего стола кромкофрезерного станка;

2)       Поскольку удлиненный кронштейн для приклеивания к полу в конструкции поперечного сечения «T» или «L» предназначен для размещения движущейся каретки фрезерной головки в автоматическом фрезерном станке для изготовления кромок для сварки пластин, показанном на фотографии ниже: (Рис.3)

Рис. 3. Автоматический станок для фрезерования кромок листов 57

3)       В связи с этим, этот автоматический концевой фрезерный станок SXBJ-9 специальной конструкции имеет обе стороны рабочего стола, собранные с подвижными фрезерными каретками, как показано на фотографии ниже: (Рис.4)

Рис. 4. Автоматический станок для фрезерования кромок листов 26

2.       Использование и преимущества специальной конструкции SXBJ-9 Устройство для изготовления сварочных канавок Автоматическая машина для снятия фаски с торца пластины:

Фрезерный станок для изготовления кромок для сварки канавок имеет специальную конструкцию. 2 основные способности из:

1) Удовлетворение особых требований к фрезерованию кромок стальных листов: Когда обе стороны стальной пластины заготовки должны быть скошены на фрезерном станке Welding Groove Maker, показано на фотографии ниже: (Рис.5)

Рис5 Автоматический станок для фрезерования кромок листа 12

2) Более высокая эффективность и гибкость операции фрезерования кромок: Обе стороны листа. Машина для снятия кромок со сваркой канавок может быть загружена и выполнена с операцией фрезерования кромок, что повысит производительность и предоставит клиентам больше возможностей для фрезерования кромок.



C. Происхождение и сильные стороны автоматических фрезерных станков для изготовления сварочных канавок XBJ и SXBJ:

1.       Почему это является свидетелем широкого применения автоматической машины для снятия кромок с торца пластины Welding Groove Maker?

1)       Фон: Модели XBJ и SXBJ Автоматический станок для фрезерования кромок листов разработан на основе требований и идей, направленных на замену планарного станка, в аспекте обработки сварочной канавки на краях металлической пластины заготовки;

2)       Другое имя: По этой причине этот станок для изготовления канавок для сварки пластин также называют автоматическим фрезерным станком для торцевых пластин;

3)       Преимущества: По сравнению с традиционной планарной машиной, автоматическая машина для снятия кромок с торца пластины серии XBJ имеет сильные стороны более низкие инвестиции, больше энергосбережения, более простое обслуживание, более удобная работа и более тонкая шероховатость готовых фасок и фасок, получаемых с помощью фрезерного станка для сварки канавок;

4)       Типичные часто выбираемые типы разделки под сварку Изготовлен из сварочного станка для фрезерования кромок пластин с автоматическим изготовлением канавок: (Рис.6)

Фрезерный станок Fig6

5)       Рифленая стальная пластина высшего качества Изготовлено из Wuxi JACK Welding Groove Maker Автоматический фрезерный станок для торцевых пластин: (Рис.7)

Рис. 7. Автоматический станок для фрезерования кромок листов 103 IMG_20220104_130026

2.       Широкое применение кромкофрезерного станка для автоматической сварки пластин:

1)       С момента своего появления на рынке автоматические фрезерные станки для обработки кромок пластин моделей XBJ и SXBJ завоевывают популярность у клиентов, находят все более широкое применение в производственных отраслях и становятся незаменимыми.ул. операционное оборудование для изготовления разделки под сварку;

2)       Другое преимущество Автоматическая машина для снятия фаски с пластин серии XBJ и SXBJ находится на гибкость, воплощенный в серии моделей на базе:

а)       Емкость фрезерование кромки сварочной канавки, доступной в данном устройстве для изготовления сварочных канавок, диапазон углов от -45° до +90°;

б)      Размер стальной пластины заготовки, длиной от 1000мм до длины 18000мм, толщиной от 6мм до 100мм, толщиной до 3000мм;

в)       Целевая эффективность по изготовлению разделки под сварку на кромкофрезерном станке;

3)       Автоматический фрезерный станок Welding Groove Maker серии XBJ и SXBJ имеет множество вариаций с точки зрения:

а)       Габаритные размеры и модель Автоматическая машина для снятия фаски с пластин;

б)      Конфигурация на фрезерных головках и других важных функциональных элементах автоматической машины для снятия фаски с торца пластины;

в)       Указанная конструкция кромкофрезерного станка;

4)       Все вышеупомянутые элементы могут быть адаптированы к различным рабочим местам, включая мастерскую в помещении и объект на открытом воздухе, либо как часть Модульная форма ячеек Производство Линия Назначение Автоматический станок для фрезерования кромок пластин, или Автоматическая машина для снятия фаски с торца пластины с индивидуальным управлением.


D. Технические параметры SXBJ-9 Автоматический станок для фрезерования кромок листов с Т-образной структурой с двойной головкой:

Ниже приведены технические параметры этой специальной конструкции SXBJ-9 Автоматическая машина для снятия кромок с двух головок:

Модель

Технический параметр

SXBJ-9 Устройство для изготовления сварочных канавок с двумя головками

Автоматический концевой фрезерный станок

Стальная пластина Макс.Длина фрезерования кромки

9000 мм

Диапазон ширины фрезерования кромки стального листа

600 ~ 3000 мм

Диапазон толщины стального листа для канавки для сварки листового металла   Создатель

6~50 мм (по требованию заказчика)

Количество гидравлических домкратов для прессования стальной пластины заготовки

15 штук

Количество фрезерных головок

2 комплекта

Диапазон углов фрезерования верхнего фрезерного узла

от 0° до +80°

Диапазон углов фрезерования нижнего фрезерного блока

от -45° до 0°

Мощность и обороты фрезерной головки

7,5 кВт, 1440 об/мин

Скорость вращения шпинделя кромочной фрезерной головки

75 ~ 420 об/мин, 6 ступеней маховиком

Гидравлический силовой двигатель

5,5 кВт

Двигатель подачи фрезерного агрегата

2,2 кВт

Рабочая скорость фрезерования кромок

130~1000 мм/мин.Бесступенчатый

(ЧРП, инверторное управление)

Холостой ход Высокая скорость фрезерной головки

4000 мм/мин.   Постоянный

Применимый диаметр лицевой пластины

Д=Ø125 ~ Ø320мм   (Ø200 мм при поставке кромкофрезерного станка)

Гидравлическое номинальное давление

5,5 МПа

Гидравлическое рабочее давление

3,5 МПа

Расход гидравлической системы

47 л/мин.

Ширина рабочего стола

450 мм

Высота рабочего стола

1050 мм
