Стопкочная машина с ЧПУ

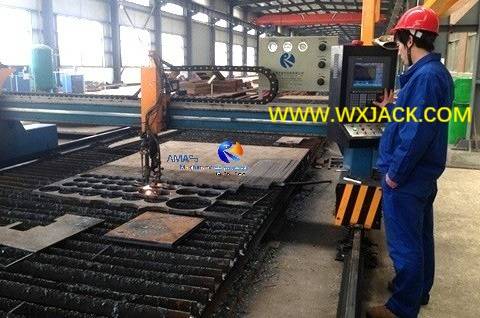

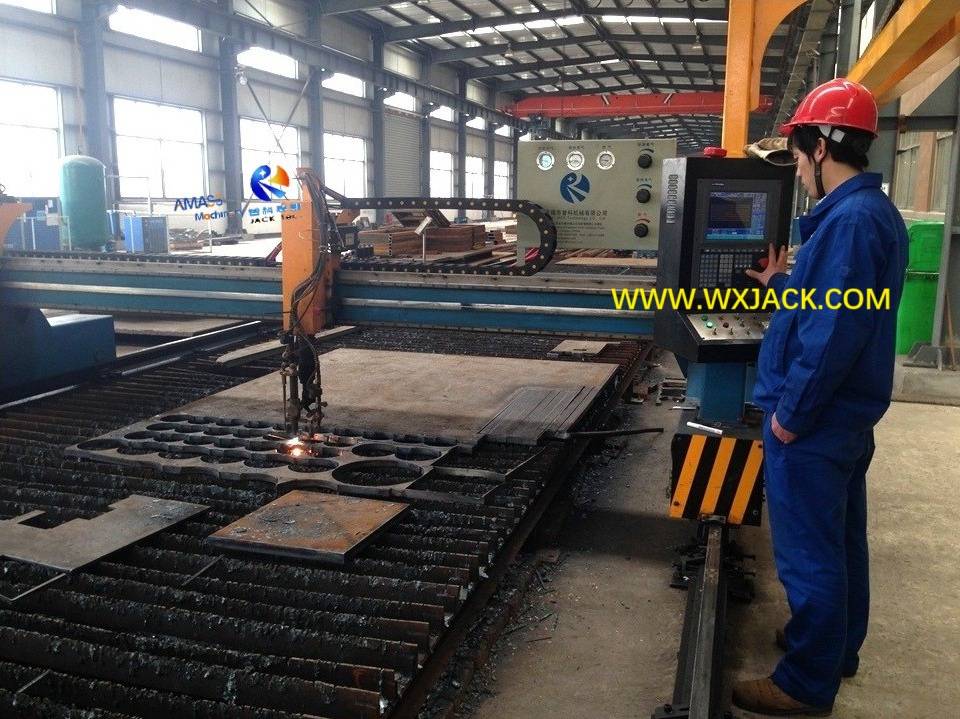

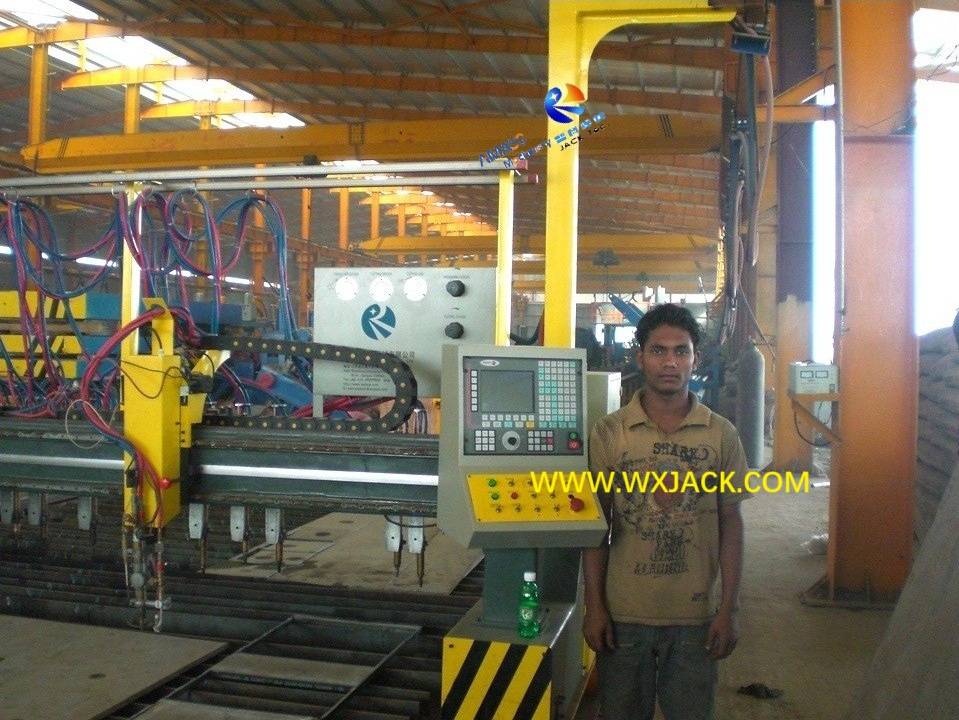

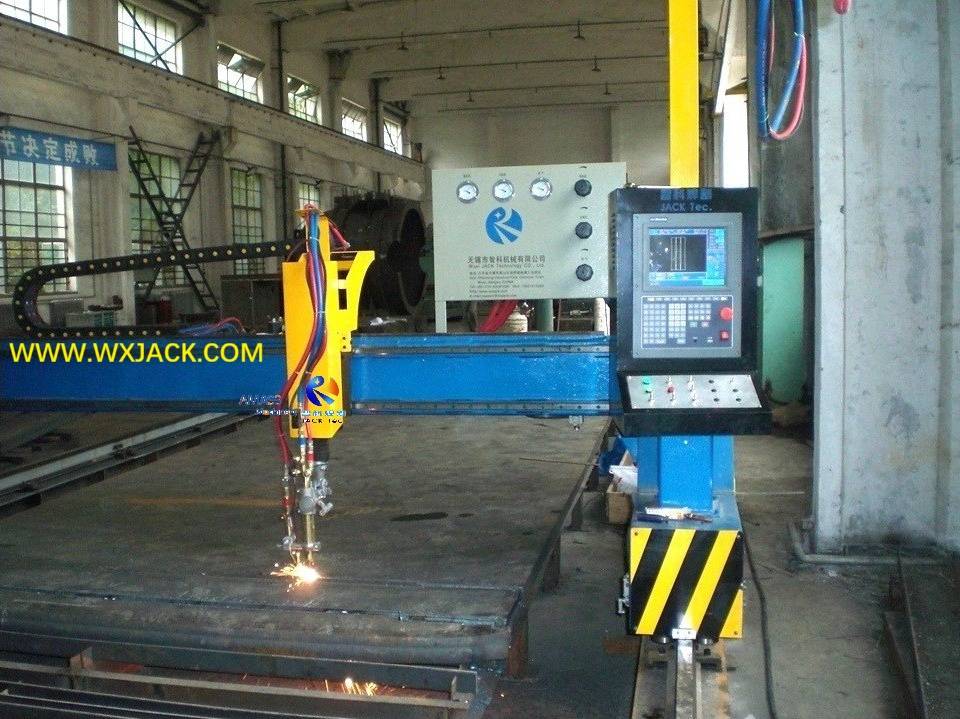

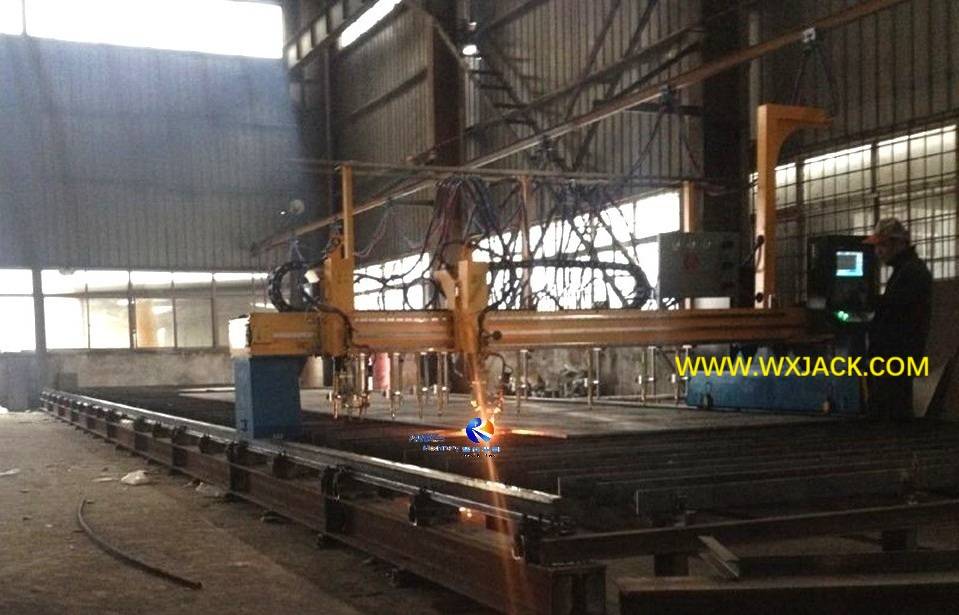

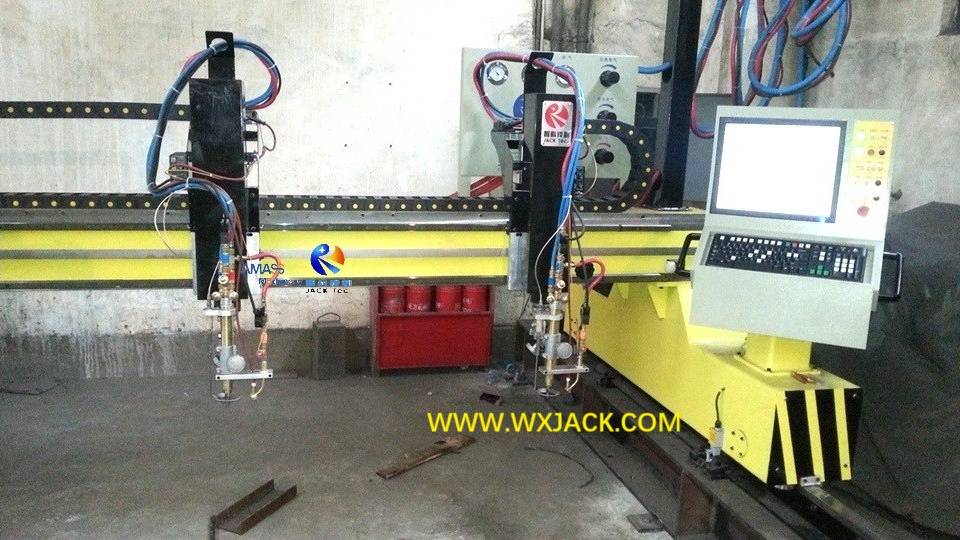

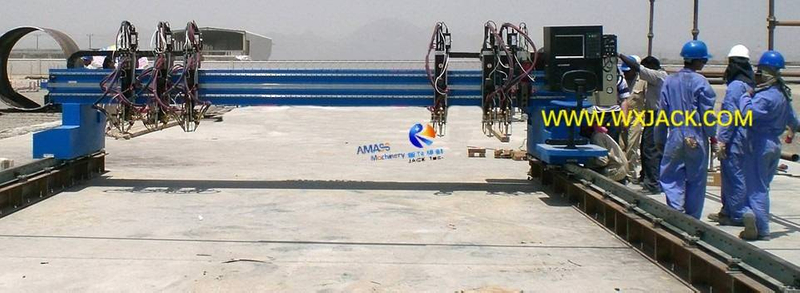

Прикрепленные шесть фотографий записывают несколько вариантов приложения Wuxi Jack CG-серии CNC Flame Rutch Machine на сайте клиента.

1. Преобразования и применение машины CNC-CG Series CNC Flame Flame Rutch:

1)  В серии CG Series Flame Cnc Plate Machine, режущая факел выпускается в трех типах:

A)  Одиночный факел CNC : это с целью выполнения резки формы пламени. Вообще говоря, в одном наборе машины для резки пламени ЧПУ обычно есть от одного до трех наборов такого режущего факела:

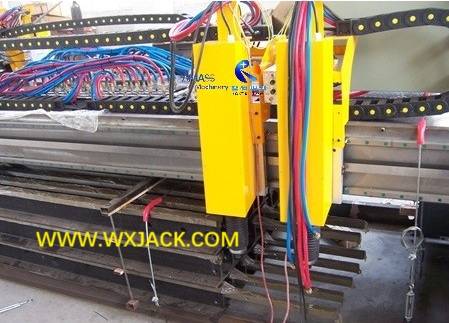

Факел с ЧПУ в  машине Wuxi Jack:  ( Рис.1 )

Факел управления с ЧПУ в машине Wuxi Jack Machine:  ( Рис.2 )

б)  Пламя Тройная резка факела : это для выполнения тройной резки пластины с помощью пламени кислорода ацетилена, так что создание сварной канавки на краю заготовки. В одном наборе машины для резки пламени обычно есть один -три набора такого факела. Кроме того, иногда существует специальная машина для резки с ЧПУ . Если у вас есть любопытство, пожалуйста, проверьте раздел продукта « Высокоскоростной машины модели CNC-CG5000 управляющего пламени CNC Control Flame Triple Rutter для края сочетания »;

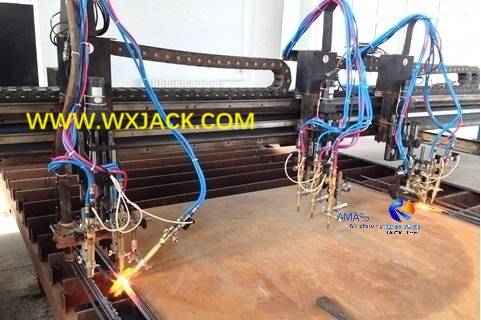

Тройной режущий факел в машине Wuxi Jack для тройного пламени  CNC Control Cutting: ( Рис.3 )

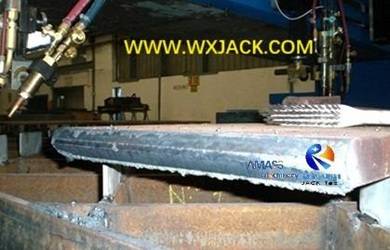

Готово вырезать KERF на краю углеродистой стальной пластины, изготовленной из машины Wuxi Jack с CNC Control Triple Flame Rutch: ( Рис.4 )

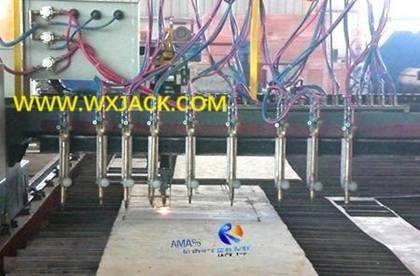

C) Факел с резкой пламенной полосы : это предназначено для проведения разрезания полоски пластины, разделение углеродистых стальных пластин на несколько кусочков длинных узких досок. То же самое, что и тройная резка, есть также машина для полной цели. Пожалуйста, проверьте раздел продукта на машине высокой эффективности с гибким размером ». В одном наборе машины резки с ЧПУ стандартная конфигурация представляет собой девять наборов фаркетов. Показано на фотографиях ниже:

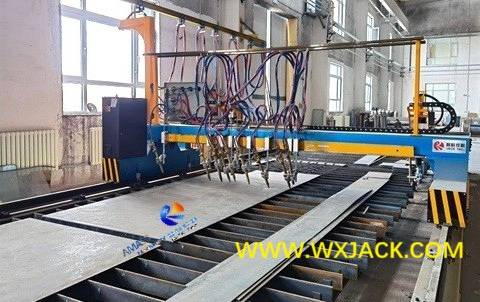

 9 комплектов режущих полос

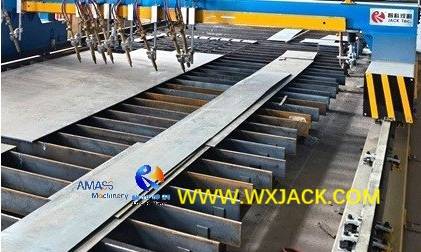

Отделка для стриптиз -платы с машины Wuxi Jack: ( Рис.6 )

2)  Применение машины для резки пламени CNC-CG Series CNC-пламени:

а) Форма заезда GANTRY:    Машина с резки с ЧПУ принимает с одним приводом и / или двойным приводом для своего каркасного порта, двигаясь вдоль продольных рельсов. Машина резки с ЧПУ имеет постоянно работающую, хорошую конфигурацию, высокую продуктивность, которую можно использовать для вырезания заготовки на углеродистой стали, марганцевой стали из малого, среднего и большого размера;

б) количество режущих полосовых факелов в машине может быть гибко изготовлено на основе спроса клиента, так же как и в случае с отдельным факелом с ЧПУ для резки формы пластины;

C) Контроллер высоты емкости факела является плюсом для улучшения производительности резки пламени. Для введения в этот блок управления качеством, пожалуйста, проверьте раздел продукта ' Plasma and Flame Strip 4000 мм модельной машины '.

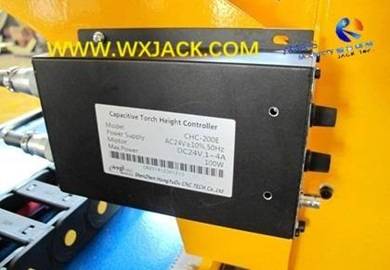

Контроллер высоты высоты горелка пламени:  ( рис.7 )

2. Технические специальности серии CNC-CG серии CNC Flame Rutch Machine:

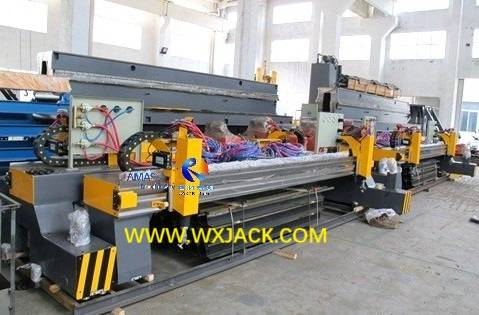

1) Горизонтальный механический балок Gantry из машины для резки наставника Wuxi Jack Cnc:   ( Рис.8 )

а) технология процесса:   изготовлена ​​из квадратной трубки, которая приварена в форму, с характеристикой хорошей прочности и жесткости, высокой точности, светового веса и небольшой инерции;

б) Механическое свойство:   все члены сварной структуры режущей машины WUSI Jack обрабатываются с помощью обработки снятия стресса с помощью старения вибрации, эффективно избегая возникновения структурной деформации в машине;

2)  Продольное и поперечное вождение и передача машины резки пламени ЧПУ:

а) Оба движения направления передаются с помощью семи классов точной передачи и стойки. Поперечные параллельные гидеры - это точная линейная линейная линейная плата:

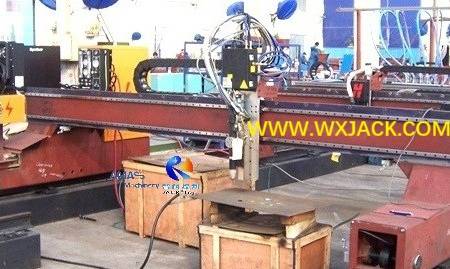

 Установка на механической основной раме машины Wuxi Jack: ( рис.9 )

б) продольные направляющие рельсы машины развернуты со специальными изготовленными точно обработанными стальными рельсами, полностью убедившись, что устойчивое движение всего набора машины во время процесса резки, долговечного и с хорошим внешним видом:

Продольные параллельные рельсы режущей режущей работы машины для резки наставника Wuxi Jack: ( Рис.10 )

C)  Редакторы сервопривода движения обоих способов также являются редуктором планеты верхнего уровня, что может полностью обеспечить точность и баланс движения машины:

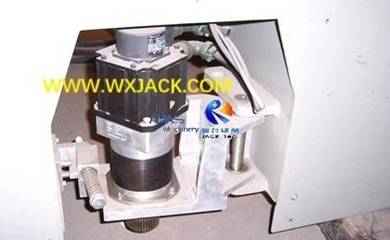

Сервомотор: ( рис.11 )

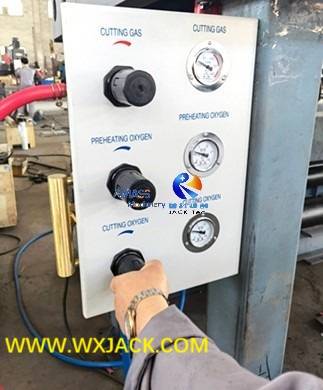

3) Система кислорода и режущего газа в машине сжигания с ЧПУ с ЧПУ:   ( Рис.12 )

а)  Это источник энергии для резки пламени в машине. Он состоит из газовых трубок, управляющих клапанов, центральной панели снабжения;

б)  в машине резки пламени с ЧПУ газовая система управляется интегрально, с клапаном давления, датчиком давления, газовой трубкой и соответствующими аксессуарами, развернутыми по всему проходу газовой контуры;

в) Тягре -газовые трубки высокой интенсивности питаются для резки факелов. Существует арестованное воспоминание, оснащенное каждым проходом газовой цепи, полностью гарантируя безопасную и надежную подачу газа в машине.

3. Технические параметры машины CNC-CG серии CNC Flame Rutch:
