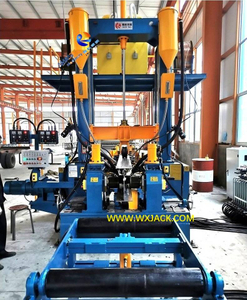

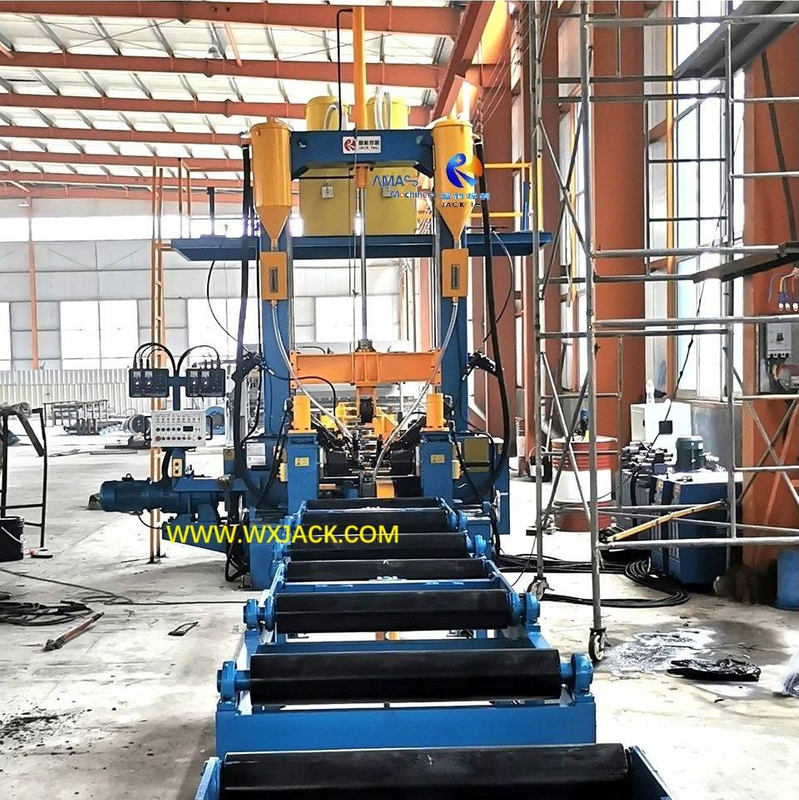

Фон: на прикрепленной 1 ST Photo в новом семинаре в новой мастерской на новой семинаре установлен набор Wuxi Jack ZHJ15 .
A. Цель интегральной функции ZHJ15 H Лучшая сварка и ее заготовка:
1. Функция и отличное значение 3 в 1 ч.
1) Это эффективное и мощное оборудование, применяемое в отрасли стальной конструкции;
2) Эта машина интегрирует три основных этапа в производстве сварного HEAM/ I BEAM/ T BEAM, достигнув цели повышения производительности, поддержания высокого уровня качества качества HED LED, а также снижения затрат на период и переменной стоимости в финансовом листе клиентов.;
2. Техника сварки 3 из 1 вертикальной машины сварщика H Beam:
1) режим сварки в этом - это пила (погруженная дуговая сварка), которая имеет большой свартельный ток и размер сварки, относительную высокую скорость сварки, применимую для производства заготовки в большом объеме;
2) Пила имеет рабочий ток 380 ~ 750А, емкость до 1000А и большой покров сварки:

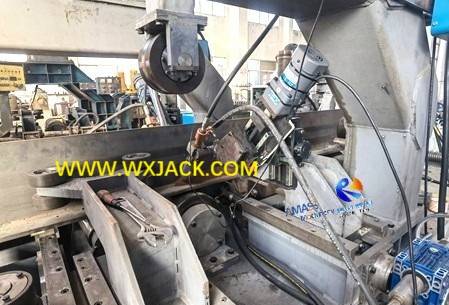

3) SAW тестирована в Wuxi Jack 3 в 1 пище H Beam Сварочной машины: ( Рис.1 )
3. Применимые заготовки 3 в 1 часа линии сварки луча:
1) Сварная HEAM/ I BEAM/ T BEAM/ T, произведенный из этой машины, является наиболее универсальным принятым сырью в стальной конструкции. Его наиболее часто используемые размеры имеют три сорта до 1500 мм/ 1800 мм/ 2000 мм, от наименьшего размера 200 мм;

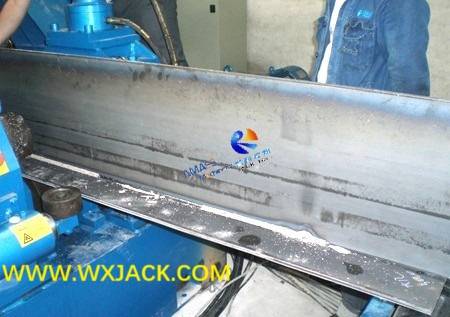

2) Законченная сварная высота H Луч, произведенный из автоматической машины Wuxi Jack: ( Рис.2 )
4. Заготовленные заготовки от 3 -й машины изготовления луча:
Эти сварные лучи T/ H могут быть классифицированы на две широкие категории:
1) Тяжелая долга: H лучевая толщина фланка выше 40 мм , с единственным весом тяжелее 8 тонн;
2) от света до средней обязанности H Лучи;
Что касается поперечного сечения HEAM, то существует большинство симметричных (более 70%~ 80%) и меньшинство асимметричного (около 20%в зависимости от того, что будет);

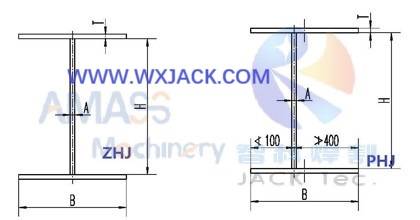

Симметричный и асимметричный поперечный H Луч: ( рис.3 )
Из них модели ZHJ (модель ZHJ15 имеет наибольший объем продаж) предназначены для производства симметричной заготовки;
5. Различная линия сварки HEAM применима к различным типам H Beams:
1) Для производства луча HEAM/ I BEAM HEAM/ I T, линии производства H BEAM , которая состоит из трех машин для выполнения сборки/ пилы/ выпрямления соответственно, вместе с передачами тележками и опрокидывающимися стойками, является подходящим оборудованием;
2) Для получения световых и средних баллов H Beams Heams серия ZHJ (и серия PHJ) Интегральная функция HEAM HEAME - более правильное решение для клиентов.
B. Структура серии ZHJ серии 3 в 1 ч. Линии сварки луча:

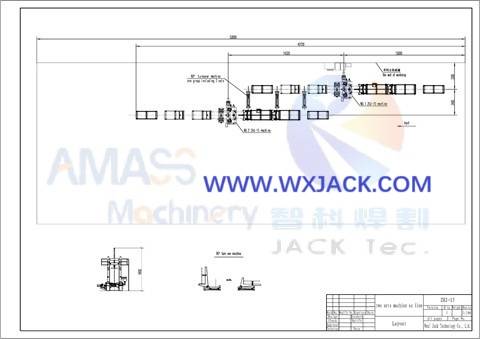

1. Макет чертеж Wuxi Jack ZHJ15 Модель 3 в 1 Вертикальном HEAD MACHINE: ( Рис.4 )
Как можно найти из вышеуказанного эскиза, рабочая зона этой машины 3 в 1 имеет земельную занятие длиной 28 м на ширину 7000 мм, , что составляет всего 30%, чем на производственной линии HEM HEAM (пожалуйста, проверьте производственный раздел ' PHJ ZHJ Series Compact 3 в 1 H BEAM Сборка сварки сварной сварной машины ' на подробном анализе по этой теме);
2. Входной и выходной конвейер 3 в 1 -часовой линии сварки луча:
1) Поток заготовки: на рисунке макета поток материала находится справа налево. На прикрепленном первом фото это из внутреннего экрана с экрана. Или, на 1 -й фотографии, конвейер, который мы видим, является выходным конвейером этой машины сварщика 3 в 1 ч;
2) Манипулятор для натяжения на фланце и в Интернете: Как видно из макета, вдоль входного конвейера машины развернуты 2 набора манипуляторов гидравлического привода, в зависимости от длины заготовки:

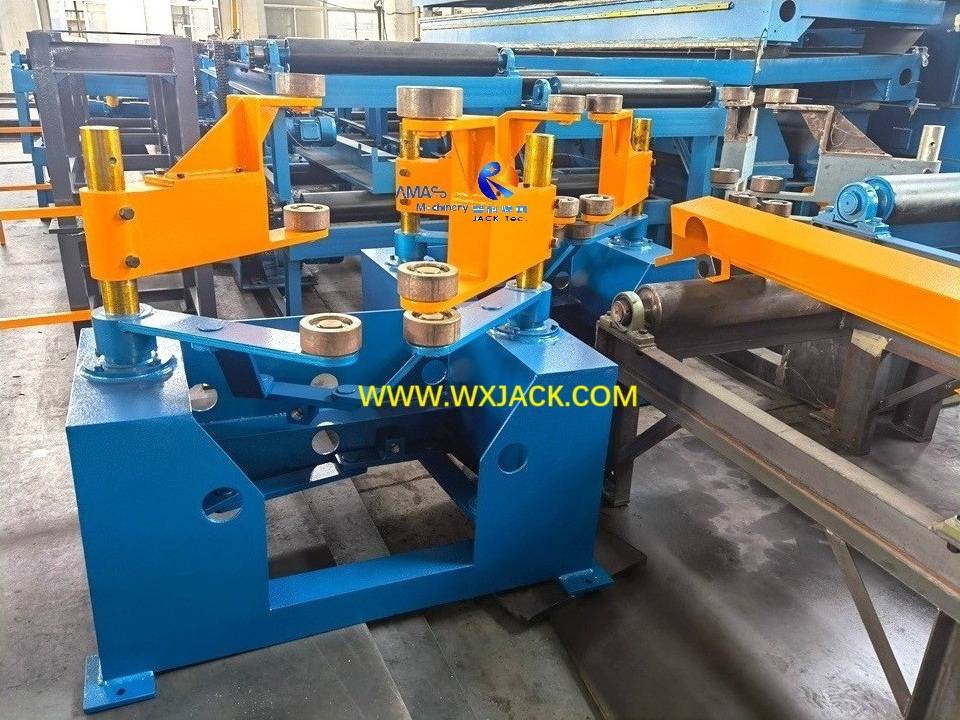

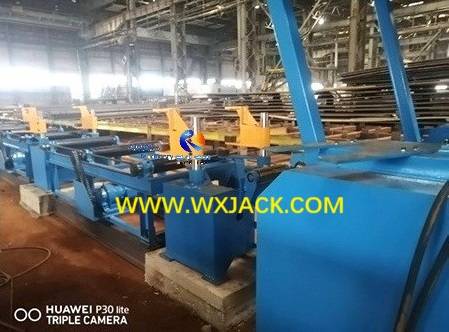

Манипулятор гидравлического привода развертывается вдоль входного конвейера: ( Рис.5 )
3) Рабочий способ манипулятора: на этом манипуляторе и его установленном конвейере была сделана Когда фланец и веб -сайт поднимаются на входной конвейер машины прикрепленная 3 -е фото. 3 в 1 Saw H Beam , эти полосатые пластины должны поддерживать его ожидаемую ориентацию (фланце на горизонтальную ориентацию и веб -сайт по вертикальной ориентации) и выровнять с центральной линией машины. Манипулятор гидравлического привода здесь играет эту роль;

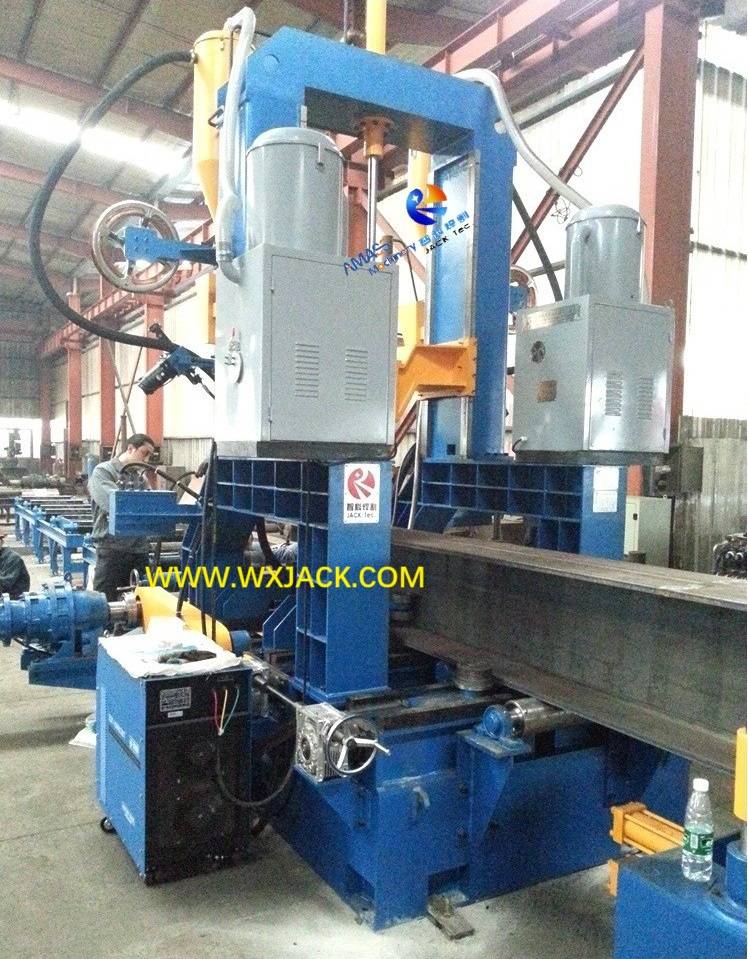

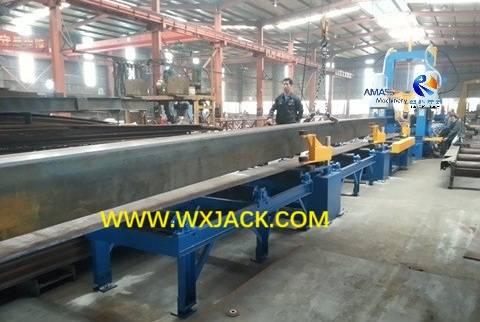

На объекте клиента: сборка H Beam вдоль таблицы входного ролика Wuxi Jack Model Machine с помощью гидравлических манипуляторов привода: ( Рис.6 )
3. Механическое основное корпус 3 в 1 ч. Сборка балки сварки сварки:

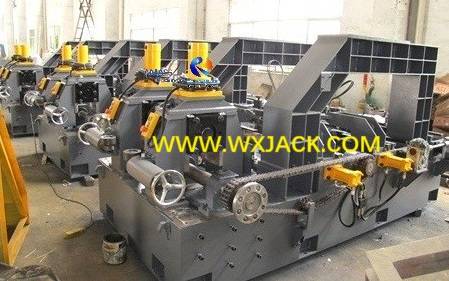

1) Wuxi Jack Automatic Machine Mechanical Base Bed на семинаре после живописи: ( Рис.7 )

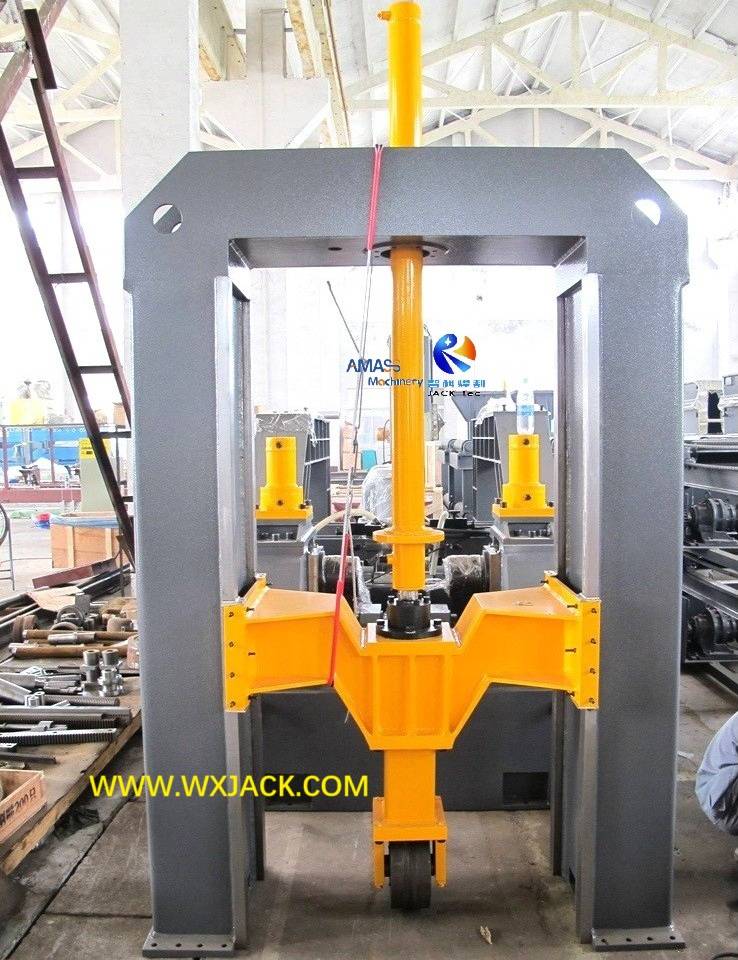

2) Перевернутый балок u Gantry Beam of Wuxi Jack Automatic Machine (прикрепленная 5 -е фото) и внизу: ( Рис.8 )
Создайте механический основной корпус машины. Эти 2 сборки являются основной частью оборудования, интегрируя три рабочие ячейки:
1) H лучевой фланце и веб -сборка (тонкое выравнивание, подгоняние);
2) видел сварку;
3) H лучевой фланцевый выпрямление;
На прикрепленной 3 -й фото и внизу шкаф для нас выпрямляет раздел 3 за 1 ч.

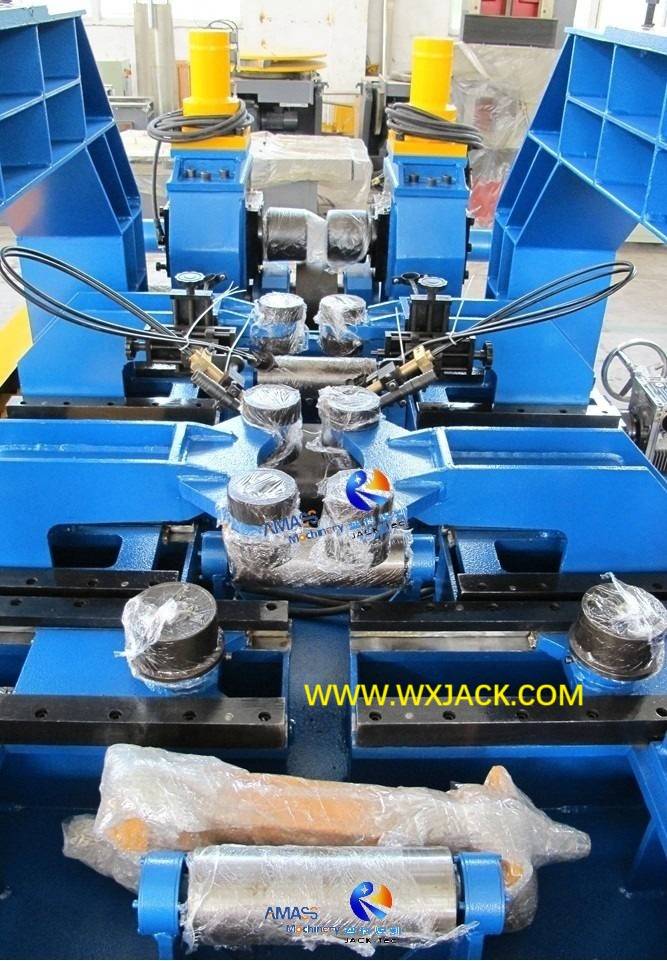

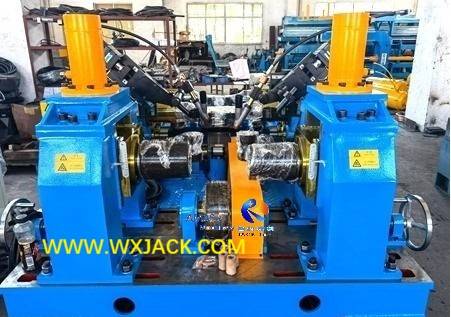

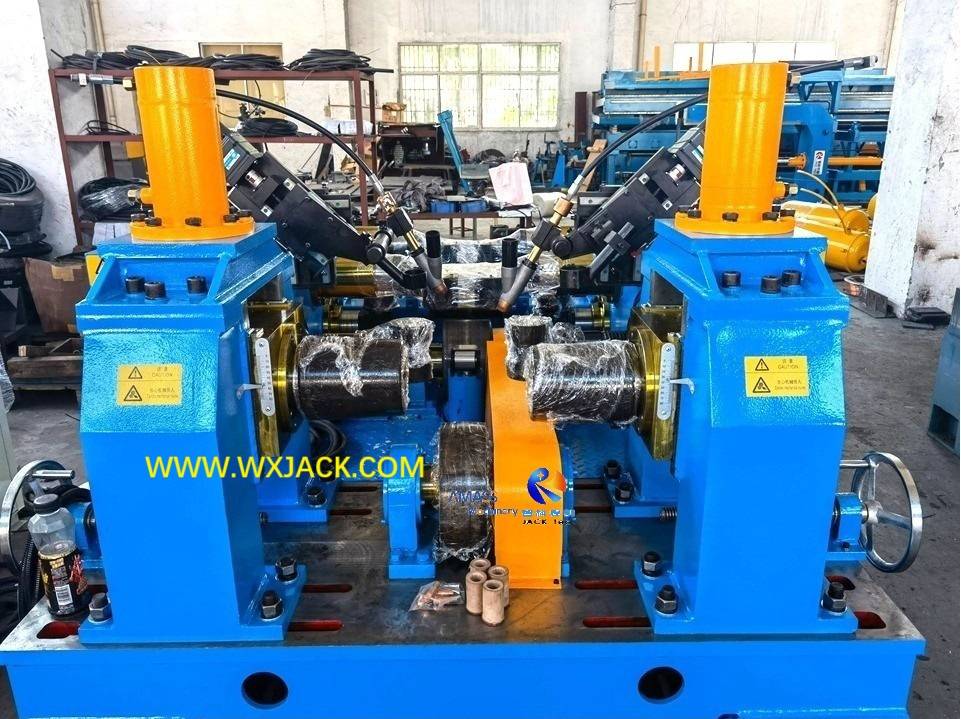

Вид спереди на выходе механического базового слоя, выпрямление: ( рис.9 )
4. Функция и сварка, поддерживающие единицы 3 в 1 Сварочную машину для пилы H:
1) Центральная функциональная зона: вернуться к прикрепленному 2 -й картине макета машины. Предполагается найти три функциональных единица машины: плата управления/ гидравлическая насосная станция/ пила -ячейка подряд, рядом с основным корпусом;
2) эти функциональные единицы необходимо управлять и контролировать в течение всего рабочего процесса этого 3 в 1 вытягивающем машине HEAD HEAR;
3) Сварки, поддерживающие блоки, в том числе механизм подачи сварочного провода, посылка и восстановление сварки пилы, бункер сварки, как видно на прикрепленной 1 ST Photo, все установлены и распределены на вертикальных столбцах и на верхней платформе основного корпуса;
4) Запуск запуска на пила

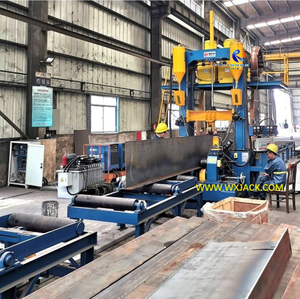

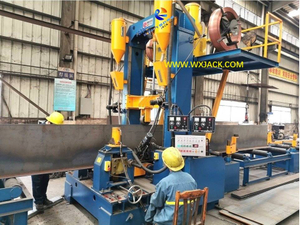

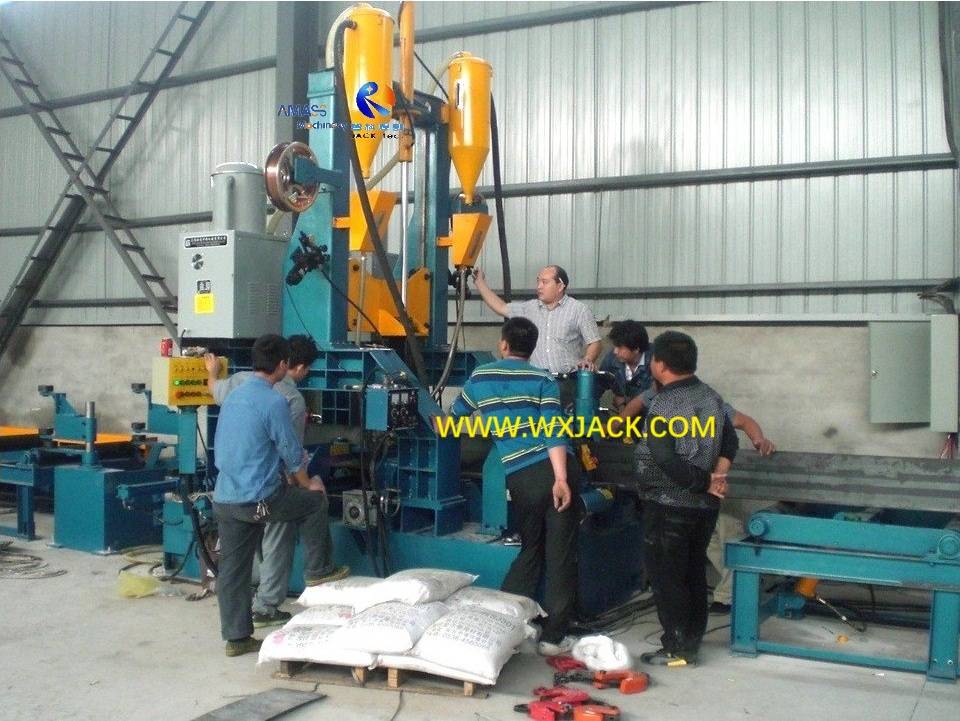

5. Готово к работе : Наконец, с положением всех единиц функции машины вся линия будет использоваться на сайте клиента. Как показано на прикрепленной 6 -й фотографии.
C. Технические параметры ZHJ15 Модель 3 в 1 -часовой сварной сварной машине.
Технический параметр | ZHJ15 Автоматический 3 из 1 пилы H Beam Сварка |
H BEAM WEB | Высота: 200 ∼ 1500 мм; Толщина: 6 ∼ 32 мм |
H лучевой фланец | Ширина: 150 ∼ 750 мм; Толщина: 6 ∼ 40 мм |
Заготовка (сварная луча H) | 3 ∼ 15 м (может быть специально сделано) |
Три в одной рабочей скорости сборочной/ сварки выпрямления | Применение: 200–1200 мм/мин. (Бесплатный, контроль инвертора, рабочая скорость VFD: 500 ~ 700 мм/мин. |
Высота сварки с одним проходом | Максимум 8 ~ 12 мм, сварка плоской филе пилы |
Заготовка | Сварная H Beam/T Beam только симметричной формы сечения |
Машина Общее измерение (L × W × H） | 28m × 4M × 4,2 м |
Таблица роликов ввода / выходного конвейера | 10 ~ 11 м длиной каждый ， 3 сегмента каждый; Ввод: два сегмента, приведенные с двигателем, один сегмент секции последователя; Выход: первый сегмент, управляемый масляным цилиндром, два сегмента последователя |
Режим привода | Сборка/ выпрямление: гидравлический цилиндр Путешествие на заготовку: мотор переменного тока |
Фланец и веб -сборка | Гидравлический двигатель и цилиндр автоматически |
Сварка режима | Пила (погруженная дуговая сварка), одиночная дуга или двойная дуга |
Увидел сварки тока | Рабочий ток: 380 ~ 750a; Предел вверх: 1000 а |
