Оборудование для подготовки кромок SXBJ-9 к 1-й операции

A. Производительность и характер работы универсального фрезерного станка SXBJ-9 для обработки кромок листового металла:

1. Свойства моделей XBJ/SXBJ Станок для снятия фасок с листового металла общего назначения:

1) Станок для снятия фаски с листового металла серии XBJ и SXBJ общего назначения принадлежит 1^ул. Эксплуатация оборудования для подготовки сварочных канавок, обеспечивающего получение высококачественной готовой фаски на кромках различных видов металлических листов:

2) На станке для снятия фаски Wuxi JACK с кромки куска стальной пластины были сняты фаски: (Рисунок 1)

2. Производительность станка для снятия кромок листового металла общего назначения моделей XBJ/SXBJ:

1) С помощью регулировки угла наклона фрезерных головок вверх или вниз на станке для фрезерования кромок все распространенные сварочные канавки могут быть обработаны на этом станке для снятия кромок с листового металла:

2) 6 типов скашивания кромок X/V/K/прямой кромки, которые могут быть обработаны на моделях XBJ и SXBJ. Оборудование для подготовки канавок для сварки листового металла: (Рис.2)

3. Применение моделей XBJ/SXBJ Станок для снятия фасок с листового металла общего назначения:

1) Фрезерный станок SXBJ-9 с двумя головками для обработки кромок стальных листов является широко применяемым оборудованием для подготовки сварочных канавок и является одной из основных моделей, используемых на практике;

2) Основное преимущество Кромкофрезерный станок SXBJ-9 заключается в его среднем размере, а также в конфигурации из двух комплектов фрезерных головок, которые могут удовлетворить потребность в фрезеровании кромок большинства заготовок при практическом использовании;

3) Wuxi JACK SXBJ-9 Станок для фрезерования кромок листового металла общего назначения находится в стадии сборки и проверки: (Рис.3)

B. Техническое описание станка для снятия фасок с листового металла общего назначения SXBJ-9:

1. Установка Ориентация 2 комплектов фрезерных головок на двухголовочном фрезерном станке SXBJ-9:

1) На прилагаемых фотографиях и рисунках ниже показано расположение 2 комплектов фрезерных головок станка для фрезерования кромок листового металла SXBJ-9, которые имеют разные направления для выполнения фаски верхней и нижней кромки соответственно на стальном листе:

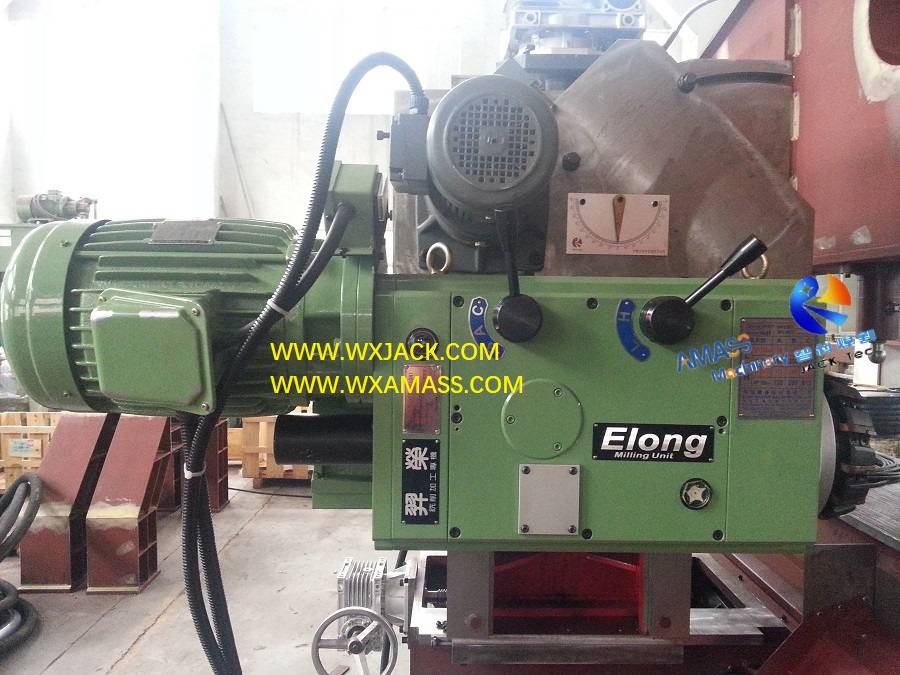

2) Монтажная ориентация фрезерной головки, отвечающей за скашивание прямых и верхних кромок на станке для скашивания кромок: (Рис.4)

3) Монтажная ориентация фрезерной головки, отвечающей за скашивание нижних кромок на кромкофрезерном станке: (Рис.5)

2. Как создается механическая рама станка для снятия кромок листа SXBJ-9:

1) Как показано на прикрепленном изображении и рисунке ниже, механический корпус Кромкофрезерный станок серии XBJ и SXBJ собирается из обращенной вниз прижимной балки и горизонтального рабочего стола;

2) Прижимная балка станка для снятия фаски с листового металла и горизонтальный рабочий стол объединены в единое целое с помощью двух соединительных кубических колонн на обоих концах и закреплены двумя рядами высокопрочных болтов;

3) Механический корпус кромкофрезерного станка SXBJ-9 для листового металла и индикация его сборки: (Рис.6)

4) Во время сборки Wuxi JACK Станок для фрезерования кромок листового металла серии XBJ и SXBJ, есть явный запрос на этот монтажный момент;Две кубические колонны усилены закруглениями ребер жесткости вверх и вниз, чтобы сделать весь механический корпус станка для снятия кромок с листового металла более прочным и долговечным;

3. Качество изготовления станка для снятия кромок листового металла SXBJ-9:

1) Оба из двух узлов: прижимная балка и рабочий стол кромкофрезерного станка изготовлены из высокопрочных стальных листов;

2) Вся конструкция оборудования для подготовки сварочных канавок имеет преимущества передового дизайна, продуманной конструкции и высокой жесткости;

3) Внутреннее напряжение механической основной рамы станка для снятия фаски с листового металла снимается за счет отжига, что гарантирует отсутствие деформации даже после длительного использования станка для фрезерования краев листового металла;

4. Как выполнить нарезку канавок на фрезерном станке SXBJ-9 для листового металла:

1) процесс фрезерования кромок осуществляется с помощью двух комплектов фрезерных головок, установленных на ее каретках;

2) Движение кареток вдоль рабочего стола станка для снятия кромок с листового металла осуществляется параллельно вверх и вниз по двум направляющим рельсам;

Движение каретки фрезерной головки вдоль механического рабочего стола станка для снятия фаски с листового металла Wuxi JACK: (Рис.7)

3) Из которых верхняя направляющая является точной линейной направляющей, которая защищена защитными пластинами по всей длине, предотвращая попадание обрезков и пыли на направляющую и, таким образом, влияя на точность станка для снятия кромок с листового металла;

4) Защита нижней направляющей реализована с помощью двухступенчатого скребкового устройства, которое устанавливается на фрезерную каретку станка для фрезерования кромок и удаляет посторонние частицы с направляющей во время операции фрезерования кромок, гарантируя надежную работу этого оборудования для подготовки сварочных канавок.

С.  Технические параметры станка для фрезерования кромок листового металла общего назначения SXBJ-9:

Ниже приведены технические параметры станка для снятия фасок с листового металла SXBJ-9:
