Z20 Ручная выравнивание H Луч

Эта ручная машина Z20 является последней, которую мы представили в серии ручной сборки H Beam Assembly and Tack Weld Machine , а также самая большая в своем роде: собранная и сварная высота HEAM HEAM может составлять до 1000 мм;

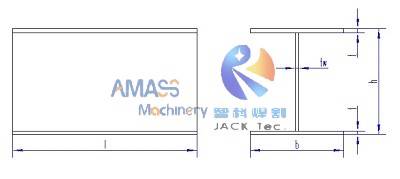

Законченная собранная и точечная сварная H Луч от машины:  ( Рис.1 )

1. Рабочая характер Z Series IH Сборка балки:

1) Основная задача IH Beam Assembly and Pack Weld Machine:

Когда мы назначаем оборудование в качестве ручной машины, это потому, что эти продукты Z15/ Z18/ Z20 выполняют две основные задачи:

A) H Лучвой сборка (посредством позиционирования и зажима фланцев и веб -сайта в 工 Shape Beam);

б) H Beam Co ₂ Tack Сварка;

Все заканчивают ручной работой, вместо контроля инвертора ПЛК и переменного тока;

2) Высокая автоматизация: с другой стороны, эта серия машины все еще можно рассматривать как автоматическое оборудование, потому что весь процесс подачи сырья, сборки, сварки и готовой заготовки, отправленной, манипулируют системой электрического управления машиной. Это зависит от того, как вы оцениваете это.

2. Механический базовый слой Z серии H Beam Сборка балки:

В этом разделе Model Model Manual Machine у ​​нас будет введение в нижнюю часть »корпуса машины:

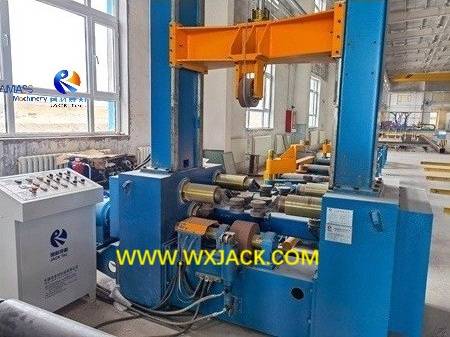

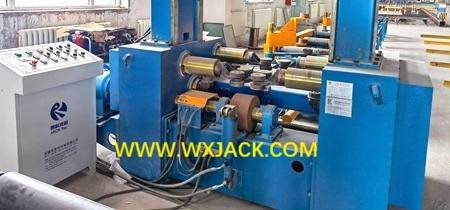

Механическое базовое ложе Wuxi Jack Hi Beam Machine: ( Рис.2 )

1) МЕХАНИЧЕСКОЕ ОСНОВНОЕ ПЕЧИ - КРАНСМОЕННЫЙ ПРОТИВОСТЬ Автоматической и ручной машины Z15/ Z18/ Z20;

2) Таким образом, механический базовый слой должен быть крепким и твердым;

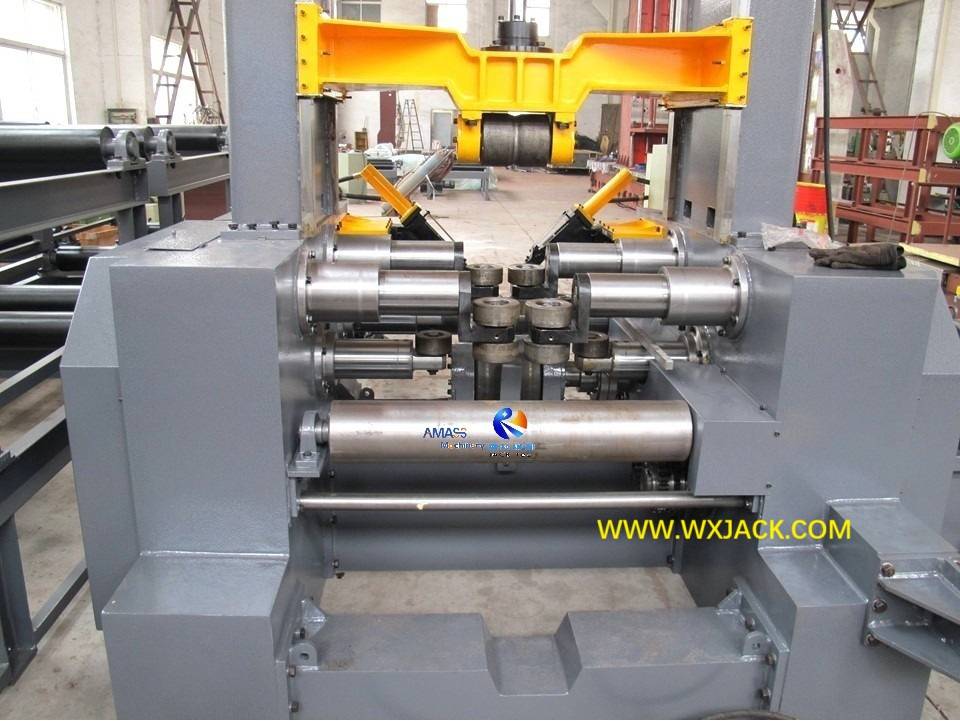

3) Подпункты механического базового слоя в машине сборочного пучка: ( Рис.3 )

а) настенные доски (две части в одном наборе машины);

б) нижний поперечный луч (две части в одном наборе машины);

в) позиционирование веб -фланца и блок зажима (система выравнивания);

г) главный редуктор двигателя передачи и ролик;

e) цепная звездочка и его крышка для передачи машины;

е) направляющий дуговой блок в машине;

Это рабочая область автоматической и ручной работы HI Beam Cain : H Beam Assembly и сварка галочки все реализованы здесь.

3. Первый шаг в сборе: стержень системы HEAM Сборки HEAM:

1) Роль: это основная и очень важная единица для автоматической и ручной работы по эксплуатации:

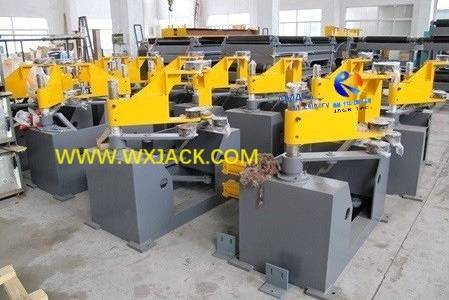

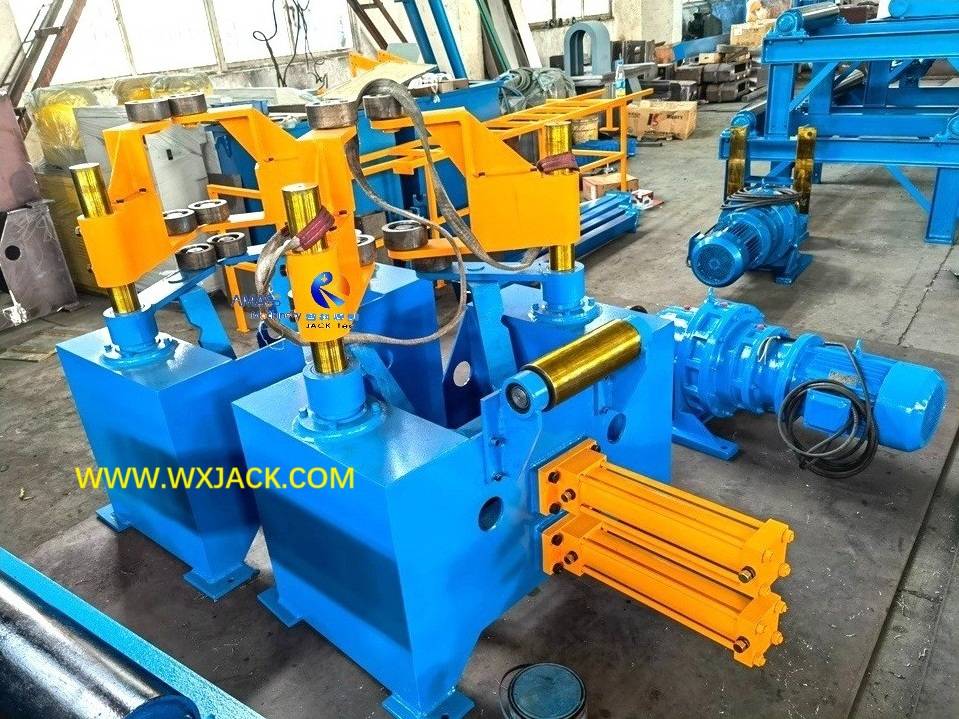

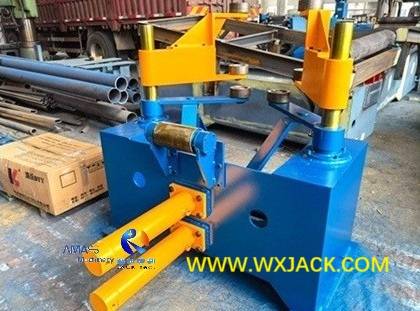

Потянувшие стержневые коробки Wuxi Jack H Beam Machine : ( Рис.4 )

2) его функция состоит в том, чтобы иметь первую стадию сборку в Интернете и фланце: когда веб -сайт и фланец отправляются в машину на своем входном конвейере, эта единица вытягивающего стержня будет действовать, позиционируя и зажимая веб -сайт и фланца на место;

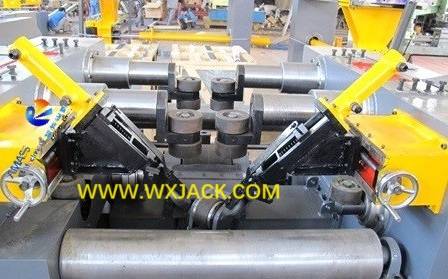

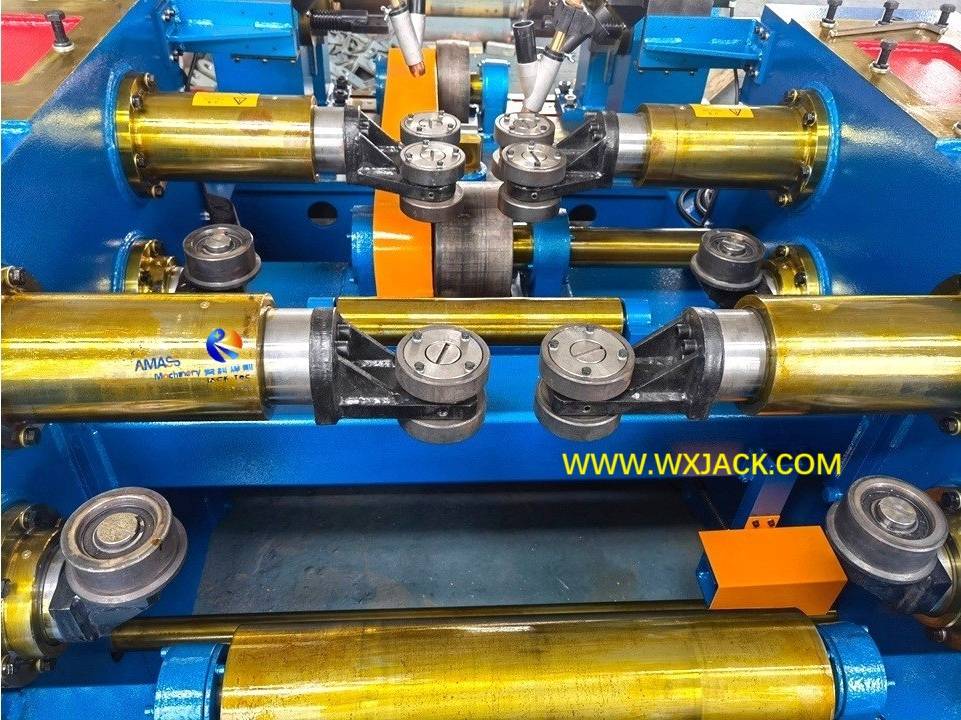

3) Принцип работы системы тяги стержня: ( рис.5 )

а) в одном комплекте системы стержня есть шесть кусочков роликов;

б) Четыре лучших кусочка роликов (красный квадрат цветов) предназначены для зажима веб -сайта в машине;

в) нижние два куска роликов (квадрат желтого цвета) для зажимного фланца;

D) Существует два часа гидравлических цилиндров для приведения по двум наборам роликов каждый (пурпурный цветный квадрат) в машине;

4) Следуя, это точное позиционирование и зажим веб -сайта и фланца с системой выравнивания, представленной в разделе продукта ' Z20 машины самооценки с ручной сваркой ':

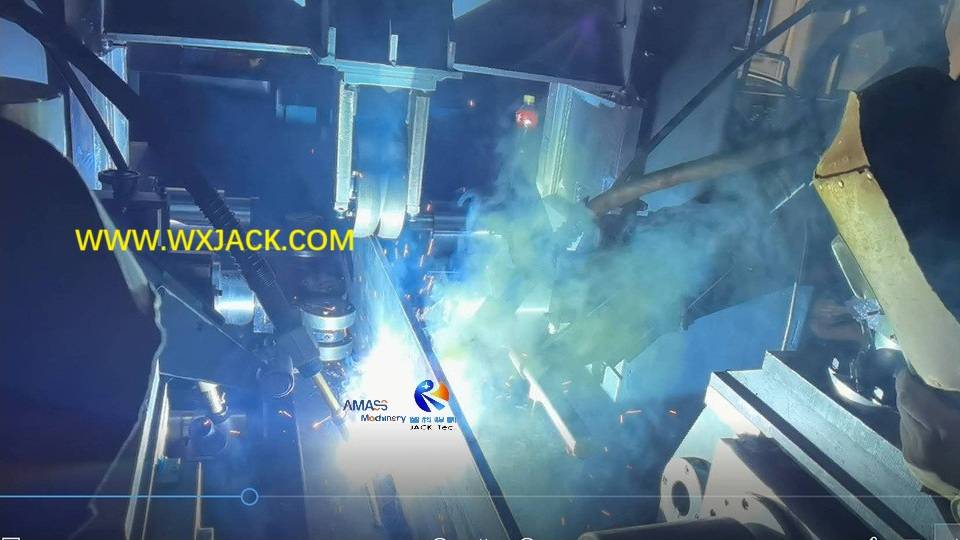

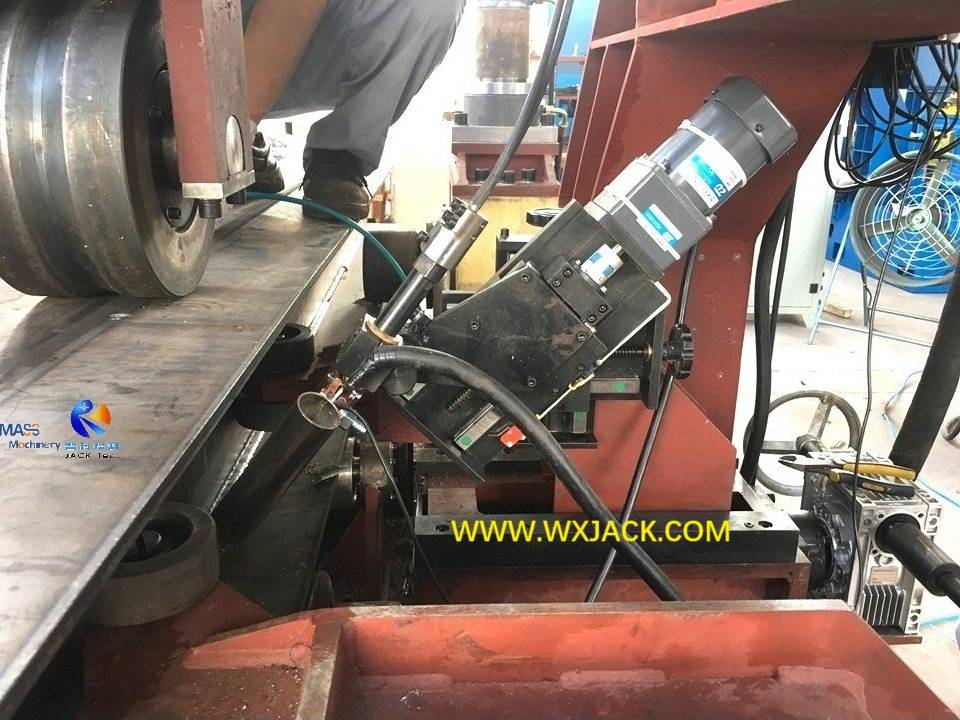

Механизм сварки сварки и сварки Wuxi I Beam I Beam Сборка: ( Рис.6 )

5) Система вытягивающего стержня в машине представляет собой гидравлический привод;

6) В одном наборе автоматического и ручного рабочего аппарата есть два набора системы тяги стержня, развернутые в положении, установленной двумя конечными точками заготовки H вдоль входного конвейера:

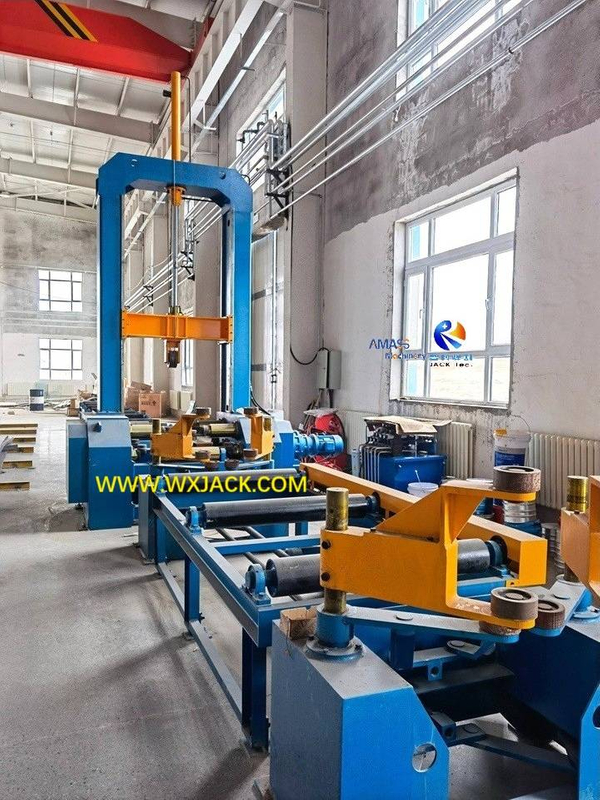

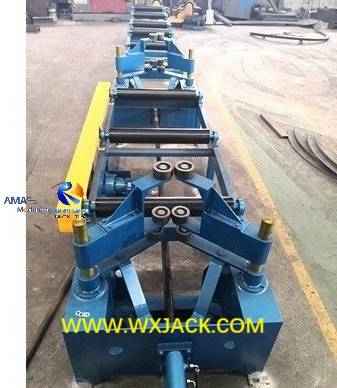

Установка ящиков для вытягивания стержней в входной конвейер машины Wuxi Jack:  ( Рис.7 )

7) Два набора системой потягивания стержней работают в фазе в машине;

8) Манипуляция на системе тяги стержня сделана с переключателем переключателя на эксплуатационном подвеске машины;

9) Дополнительные ноты на машине для сборочного пучка:

а) Для бизнес -аспекта машины, пожалуйста, проверьте раздел продукта ' Z20 Self Alignment Heam Heam Assembly Machine с автоматизированной сваркой с привязкой ';

б) для практической работы машины, пожалуйста, проверьте раздел продукта машины самостоятельного выравнивания 'Z18 с ручной сваркой ';

10) С этим наше введение охватывает все основные единицы корпуса машины (механическая система) автоматической и ручной машины Z15/ Z18/ Z20.

4. Технические параметры Z20 Ручной HEAM MACKEN Сборка луча:
