Средняя служба HB1800 Автоматическая сварка IH

A. готовая стальная конструкция части HB1800 Автоматической сварной сварной сварки IH:

1  . ​ ​ ​

Дизайн эскиза на сварной H Beam, как готовые заготовки: ( Рис.1 )

2.  Процесс технологии:

С точки зрения этапов производства H BEAM, модель HB1800 имеет ту же технологию процесса с HB2000 и HB1500. Разница между тремя моделями заключается в:

1) Макс. Высота H Beam Web  (1500 мм/ 1800 мм/ 2000 мм);

2)  модели и спецификации производственной машины H Beam, принятой в линии;

Быть конкретным:

1) Z15/ Z18/ Z20 IH Сборка балки  (1500 мм/ 1800 мм/ 2000 мм);

2)  LHA/ LHC/ LHT IH BEAM SAW СВОЙСТВА;

3)  HYJ (выпрямление двигателя)/ YTJ (Гидравлическое масляное цилиндрное выпрямление) IH Machine.

B. Рабочий процесс HB1800 (HB1500/ HB2000).

Пожалуйста, проверьте прикрепленную вторую иллюстрацию на иллюстрации технологии процесса при автоматическом производстве сварного HEM: ( Рис.2 )

1. Сырная атериальная подготовка:

1)  Это сделано из серии CG -серии CNC -стрип -стрип -пластин.

2)  Стальные полоски длинной и маленькой ширины, в качестве входной машины для обстрела IH: ( Рис.3 )

2. H Лучая в сборе и сварка в машине для обстрела IH BEAM:

Это реализовано с помощью 1 ^ST набор критической производственной машины IH для сборочного пучка:

1)  Вход сырья: один кусок фланца и веб -сайта поднимаются на таблицу роликов входного конвейера на машине сборочного балка Z18 I H;

2)  Сборка сцены  1^ST : фланцевые и паутины зажимаются и расположены на таблице роликов входного конвейера машины;

3)  Окончательная и точная сборка: фланца и веб -сайт расположены и центрируются точно (сборка);

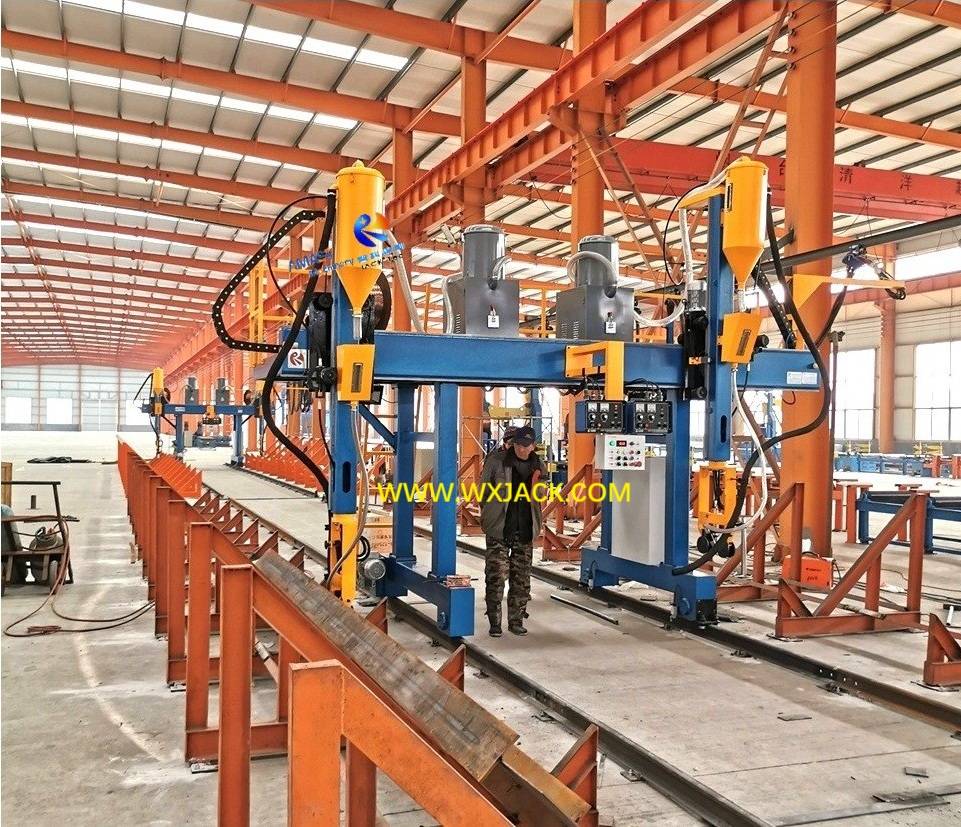

4)  Сварка сборки и стежка: фланца и сеть автоматически сварены в ⊥ в форме Gantry машины: ( Рис.4 )

5)  Половина завершения: поднимайте полуфабрикат T-лучевой выходной конвейер IH Beam Searkbly Machine и перевернул на 180 ° к противоположной стороне;

6)  Второй кусок фланца поднимается на входной конвейер машины Z18: ( Рис.5 )

7)  Сборка балки: второй раз, когда автоматическая сборка и точечная сварка проводится, чтобы уместить и укрепить заготовку в собранную H Beam;

3. Flip and Transport Poriece в автоматической сварке H Beam Production:

Транспортный/ перевернутый WIP (работа в процессе) H Луч между машинами и оборудованием в линии, автоматически выполняется вместо вмешательства человека:

1)  Сварной 工 ориентированный H Луч H перевернут 90 ° в H -ориентированную луч с помощью гидравлического привода 90 ° перевернутая стойка: ( рис.6 )

2)  Транспортировка H Лучана на проездную корзину первой сварки (с 2 наборами модельной конструкции колонки LHC.

3)  подъемная единица проездной тележки поднимает луч с конвейера, и посредством прохождения тележки HEM отправляется на перевернутую стойку из 2 пилиных сварных зон в линии;

4. Зона ^Св .

Это 2 ^-й тип критического оборудования в производственной линии сварки H Beam:

1)  перевернутая стойка опрокидывает лучу H, для выполнения сварки филе 45 °;

2  ) ¹ ST набор HEAM SAW SAW SAW MATCH

3)  перевозка 60 ° опрокидывает лучу H 45 ° назад в исходное положение;

4) H Луч отправляется на перевернутую стойку второго набора машины LHC;

5)  H Луч переворачивается еще 45 ° и завершает сварку второй кусок пили -шва на луче H;

5. Flip and Transport WIP в автоматической сварной сварной сварке IH:

1)  H Луч транспортируется на конвейер через гидравлическую поездку в путешествие;

2)  Луч H отправляется на подвижную 180 -й перевернутую стойку первой сварки, посредством конвейера: ( Рис.8 )

3) H Луч отменяется на 180 ° и отправляется во вторую площадь сварки через конвейер;

6 .​^​ ​​ ​​ ​ ​​

В этой зоне 3 ^-й и 4 ^-й кусочки пила сварки на луче H (противоположная сторона) завершены здесь;

7. Выпрямление фланца: машина выпрямляет луча :

Сварная H Луч отправляется на машину моторного привода серии Hyj, для получения выпрямления деформации фланца: ( рис.9 )

8.  как резюме,

Весь рабочий процесс автоматической сварки HEAM HEAM Production Line в:

Высокая автоматизация и бегство. Travel Crane редко используется;

Система электрического управления надежна и может иметь блокировку между рабочими станциями.

Это идеальный комплекс автоматического машины для производства луча H.

C. Технические параметры автоматической сварной сварной сварки HB1800.
