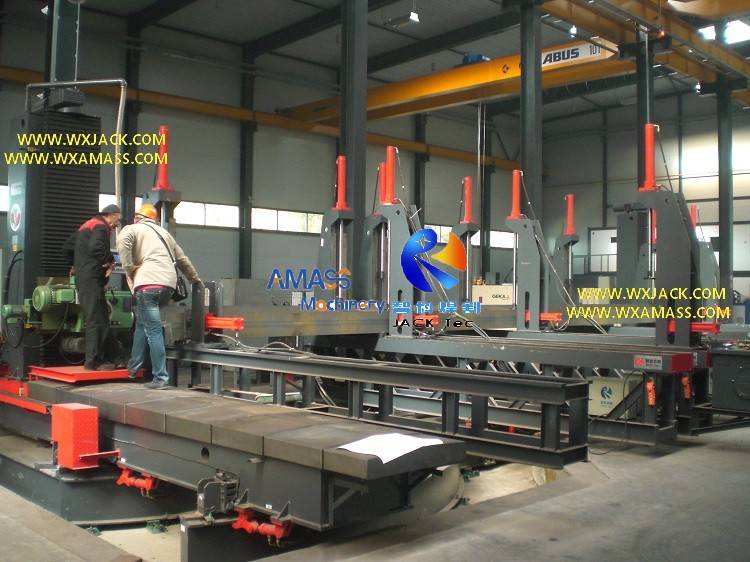

На первом фото представлена группа центров фрезерования и облицовки металлоконструкций, экспортируемых в Беларусь компанией Wuxi JACK.Такой же как Центр автоматической сварки под флюсом, этот облицовочный центр состоит из нескольких видов оборудования и вспомогательных систем, отвечающих самым взыскательным требованиям заказчика.
1. Назначение фрезерно-облицовочного центра металлоконструкций:
1) Эскиз заготовки (двутавровой балки), обработанной с помощью Фрезерный станок с торцевой поверхностью двутавровой балки в этом центре см. прикрепленные 2й Фото;
2) Этот фрезерно-облицовочный центр металлоконструкций используется для фрезерования концов двутавровых балок (включая конусные двутавровые балки с углом наклона одной полки до 15°).Один комплект станков для торцовки двутавровых балок в центре может выполнять линейное движение, а другой станок может поворачиваться на 0~60°;
3) Заготовка для торцевой обработки на торцевом фрезерном станке Центр фрезерования и торцевания металлоконструкций:
а) Прокатная и сварная двутавровая балка (двутавровая балка), сварная балка BOX, длина от 6 до 24 м;
б) Размер поперечного сечения составляет 250х250мм ~ 1500х4000мм;
в) Угол конусности фланцев заготовки (двутавровой балки) имеет диапазон градусов 0 ~ 15 °;
г) Торец заготовки (двутавровая балка) имеет угол наклона 0~60°;
д) Гарантированная плоскостность обрабатываемой поверхности торцевым фрезерным станком 0,22 мм/м.2;
е) Шероховатость обработанной поверхности Ra 12,5 после фрезерования торца.
2. Формирование фрезерно-облицовочного центра металлоконструкций.:
1) Общий конструктивный чертеж данного фрезерно-облицовочного центра см. в приложении 3рд Фото.Он занимает общую площадь мастерской длиной 29 м, шириной 8 м и высотой 4,5 м;
2) Этот центр фрезерования и облицовки стальных конструкций состоит из:

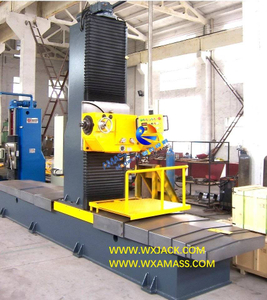

а) Два набора CNC-DX1540 Фрезерный станок для торцевой обработки стальных конструкций, из которых один комплект подвижен под моторным приводом по рельсу длиной 24 м, другой комплект неподвижен, но имеет возможность вращения на 0~60° для удобства фрезерования наклонного торца;
б) Пять комплектов столов для фиксации заготовок с гидравлическим приводом для удержания заготовки, обработанной с помощью этих двух станков для торцевой обработки стальных конструкций CNC-DX1540;
в) Поворотный стол в диапазоне 0~60° с моторным приводом, который устанавливается под стационарным торцевым фрезерным станком;
г) Двойные рельсы длиной 24 м/ Система управления/ Гидравлическая система Центра фрезерования и облицовки металлоконструкций.
3. Техническое описание в Центр фрезерования и торцевания металлоконструкций:
1) Общая схема фрезерно-облицовочного центра металлоконструкций:
а) Тип технологического оборудования: CNC-DX1540 Фрезерный станок для сварки торцевых поверхностей.Его движение и движение управляются с помощью ЧПУ и серводвигателей;Управление осуществляется с помощью сенсорного экрана на ЧПУ;
б) Приняты основные технологические операции: Фрезерование торца с помощью мощной (7,5 кВт) фрезерной головки с регулируемым углом наклона и скоростью вращения;
в) Операция: Во время работы два комплекта торцевых фрезерных станков для стальных конструкций одновременно выполняют торцевание обеих сторон заготовки.Чтобы удовлетворить различные характеристики заготовки (длина и угол наклона боковой поверхности), один комплект фрезерных станков для торцевой поверхности балки перемещается вдоль рельса, другой станок может вращаться в пределах 0 ~ 60 °;
2) Два комплекта торцевых фрезерных станков:
а) Перед обработкой торцовочные станки надежно фиксируются гидравлическими прижимными устройствами;
б) Регулировка углового позиционирования токарного станка относительно заготовки (двутавровой балки) составляет 0~ 60˚ с точностью до 2' (минут).Для стационарного наклонного станка для торцовки двутавровых балок, круговая линейка используется для измерения и контроля угла поворота;
3) Фрезерная головка является основным узлом в двух комплектах фрезерных станков для обработки торцевых поверхностей двутавровых балок.(Пожалуйста, смотрите прикрепленный 4й Фото);
Его общетехническая специальность Машина для торцовки балок:
а) Количество фрезерных головок в каждом комплекте торцовочного станка 1 шт., доступны для горизонтальной и вертикальной обработки, модели МУ-9С (Производитель Проф);
б) Диапазон скоростей вращения фрезы 65~ 715 об/мин (возможность изменения 9 позиций скорости вращения, с ручной регулировкой);
в) Материал фрезерного лезвия - марка и тип используемого твердосплавного лезвия SPCN1504ED;
г) Размер стрелы фрезерной головки 0~200 мм, угол поворота 0~45°;
д) При работе торцевого фрезерного станка двутавровой балки регулировка стрелы фрезерных головок осуществляется ручным механическим приводом;А регулировка угла поворота фрезерных головок в вертикальной плоскости осуществляется ручным механическим приводом.

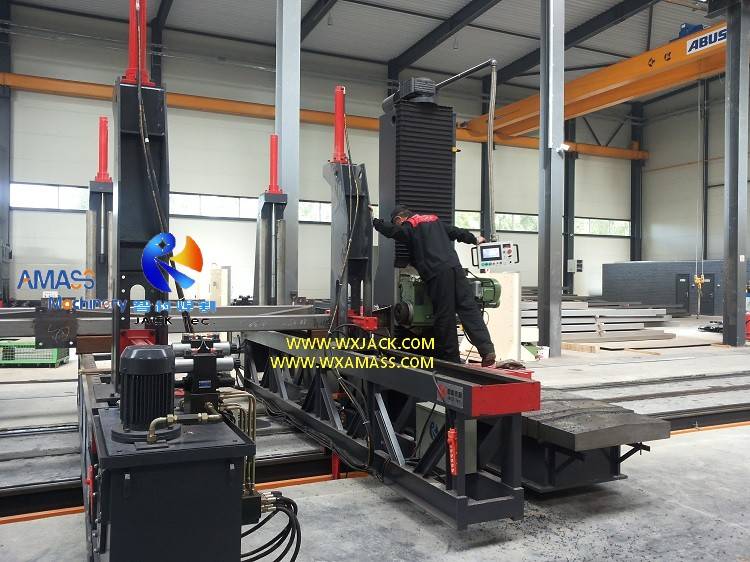

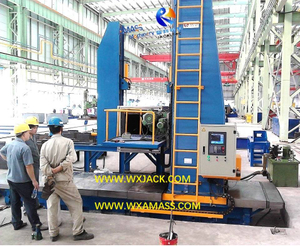

4) 5й и 6й фотографии фиксируют рабочее состояние Центра фрезерования и облицовки металлоконструкций на объекте заказчика.
