Сверхмощный односторонний топ универсальный большой сварщик

1. Разделительная линия и применение в серии HB серии HB One Table Top Top Heaby Duty Welding Leficener:

1) Этот диапазон крупного сварки обладает грузоподъемностью сварки от 10 тонн до 50 тонн , соответствующие модели от HB100 до HB500;

2) Клиенты этого диапазона моделей HB моделей сварки, как правило, из строительного механизма, химического сосуда, сосуда под давлением и т. Д.;

3) Производители элементов конструкции, сварных с этой группой сварочного оборудования, обычно имеют тяжелый вес и относительно небольшой размер, ограниченные размерами и количеством его сварного поворотного стола;

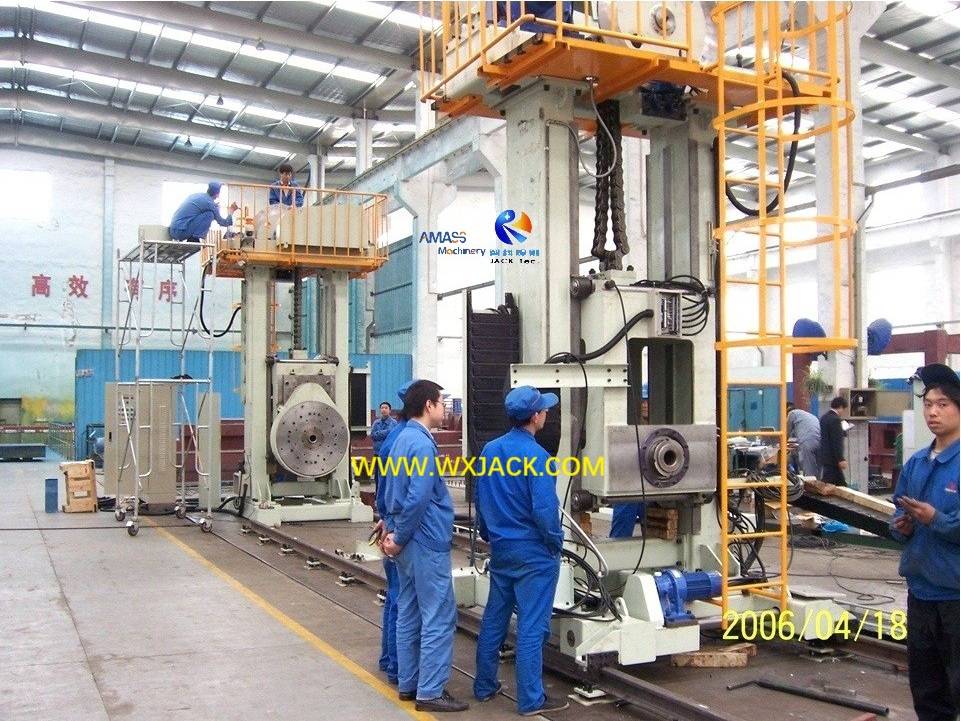

4) Для сварки сварки тяжелой веса и большего размера заготовки вам необходимо выбрать электрический тип универсальной скорости с переменной скоростью , чтобы исправить заготовку на обоих концах сварки, или горизонтальный сварщик с двойным столом с головкой и хвостом , подключенным к обоими концам.

2. Технические характеристики серии HB Series Heavy Duty One Work Table Swiding Позиционер:

1) Две степени свободы в сварке позиционера:

а) Его рабочая сварная поворотный стол имеет одну степень свободы на интегральное бесконечное вращение, в пределах диапазона 0 ° ~ 360 ° . Как объяснено в предыдущем разделе продукта (модели средней обязанности), эта скорость вращения регулируется безразлично с VFD. Это также скорость сварки заготовки;

б) Другая степень свободы - наклонение заготовки в области 0 ° ~ 120 ° . Эта скорость обычно постоянна в рабочем периоде;

2) Индикация наклона сварки сварки в сварке сварной шерсти:

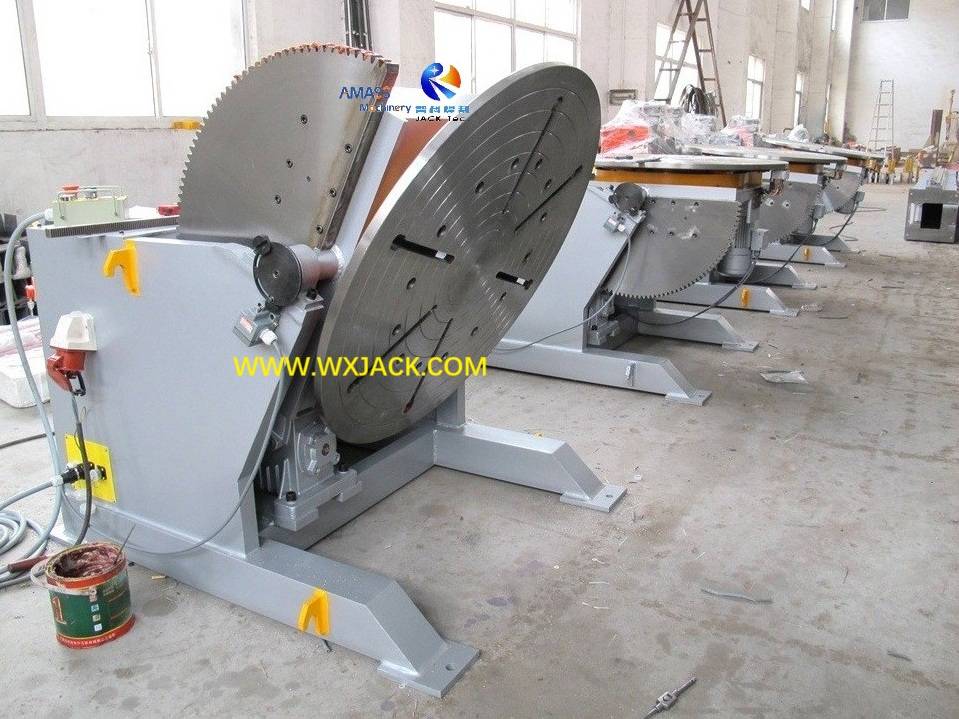

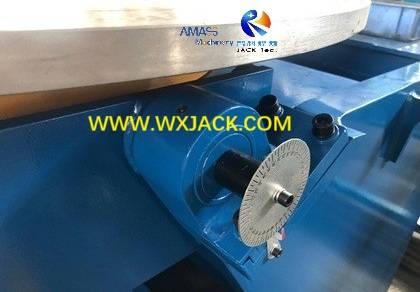

На боковой стороне рабочей сварки установлена ​​круговая пластина, чтобы указать на фактическом углу наклона. См. Ниже иллюстрация;

Круговое правило является стандартной конфигурацией для всех моделей: ( рис.1 )

3. Конструкция сварки проигрывателя в большом сварке:

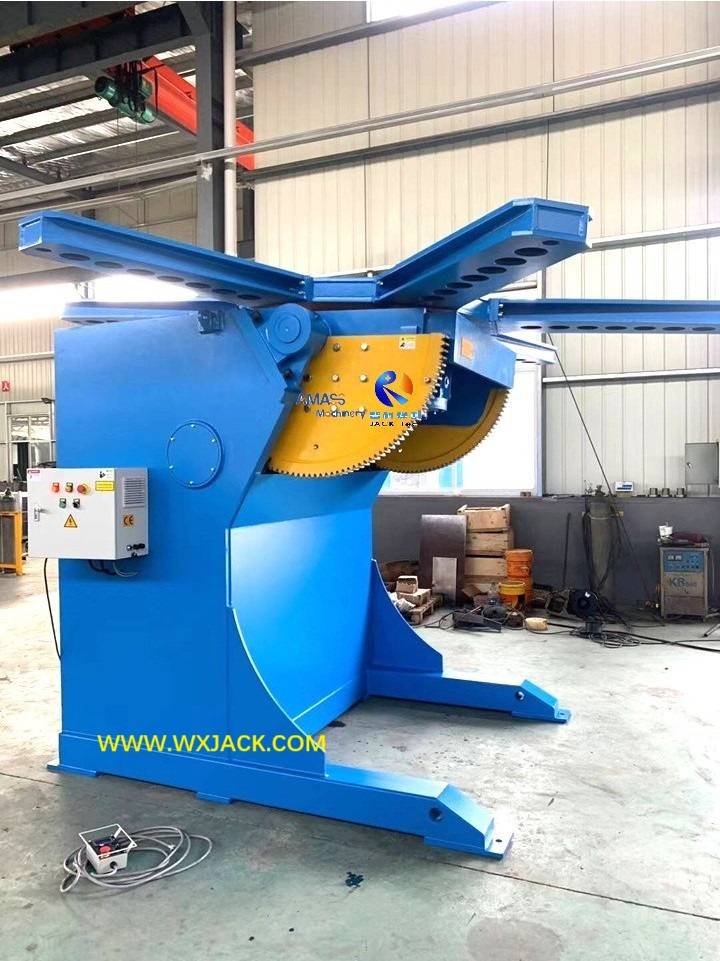

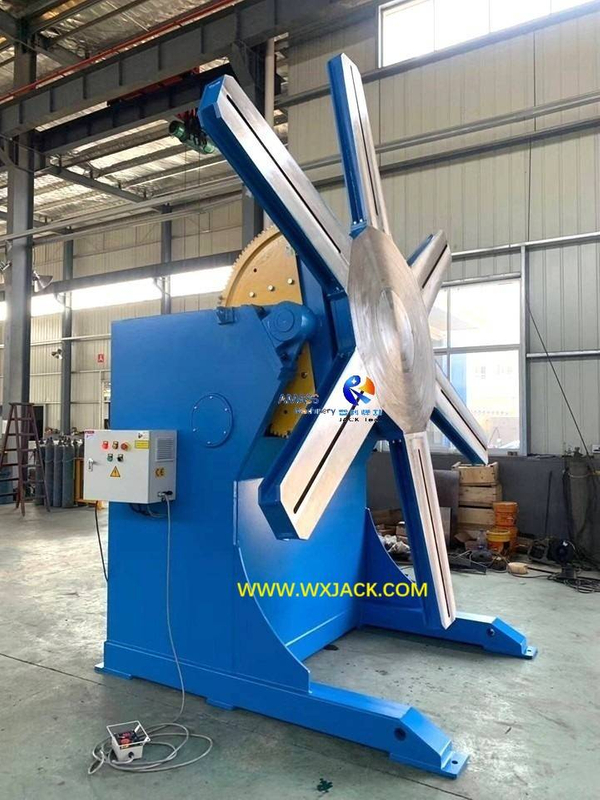

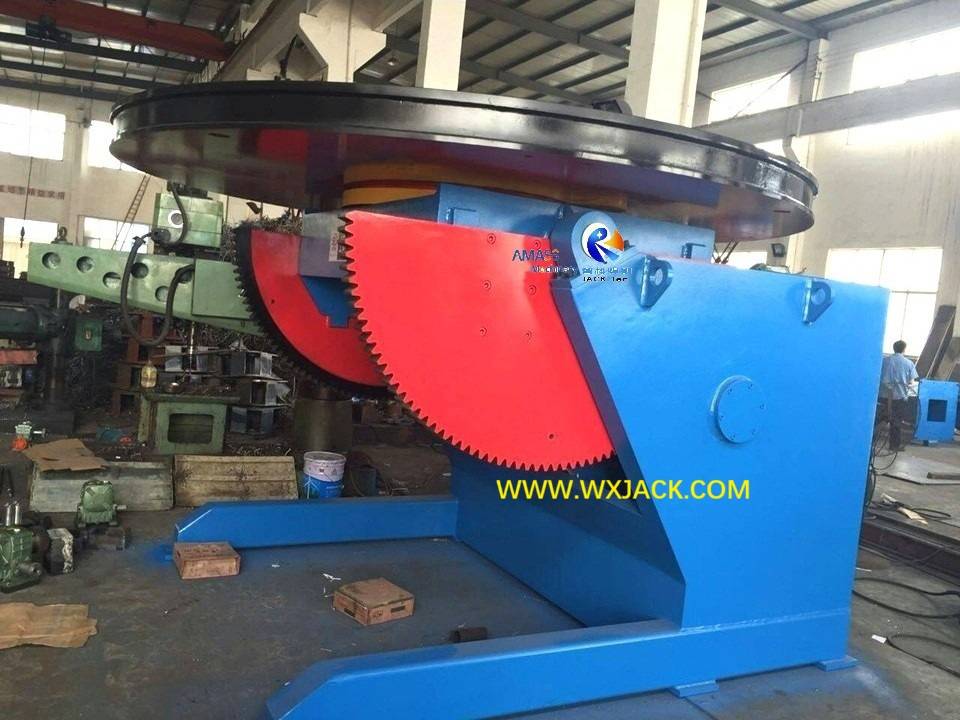

1) Из прикрепленного изображения мы можем увидеть для некоторых из тяжелых сварщиков, сварка переворота - это тип ветви, или мы можем назвать его столом 6 когтей;

2) Такая конструкция в большом сварке позиционирует с целью уменьшения самого переворота с сварочным столом. Это важный фактор, который следует учитывать при проектировании и производстве продукта: ( Рис.2 )

4. Привод и передача сварки проигрывателя в одностороннем сварке -позиционере:

1) вращение сварки поворотного стола и заготовки посредством зубчатой ​​круглой формы и корректируется с инвертором переменного тока на его вращающейся линейной скорости;

2) наклонение сварки и заготовки передается с помощью секторной передачи на постоянной скорости;

3) Обе ось приведенного выше обсуждаемого движения заготовки приводятся в движение моторным редуктором торможения, чтобы иметь возможность сделать заготовку надежно, когда это необходимо, в течение рабочего периода на месте.

5. Пересел и транспортировку сварки сварки на одну рабочую таблицу:

1) Весь механический корпус оборудования для одного рабочего стола серии Wuxi Jack HB, включая модели с тяжелыми условиями, имеет интегральную структуру;

2) Весь цикл его цепочки создания стоимости, от доставки бывшей рабочей работы, заканчивая транспортировкой, до прибытия на участок клиента, нет необходимости демонтировать и переоценить механическое тело сварочного оборудования;

3) На обеих сторонах настенных досок сварной рамы сварного шва сварки есть подъемные бурынки. См. Ниже эскиз в желтой раме:  ( рис.3 )

4) 2 части длинных горизонтальных ног в нижней части оборудования образуют базовый слой, чтобы сохранить баланс сварки проигрывателя и заготовки, а также весь набор тяжелых сварщиков, а также пропорционально и надежно закреплен в семинаре;

5) дополнения:

Сварное оборудование по позиционированию с очевидной различной структурой, но тем же принципом работы по правилу из этой тяжелой структуры сварки сварка является L рамка гидравлическое повышение и вращающийся сварщик позиционера.

6. Технические параметры серии HB Series One Table Top Top Heaby Duty Swidder:
