1) Модель с двойной столешницей подъемного типа создана на основе Сварочный позиционер головки и хвоста, который добавлен со второй степенью свободы: Высота поворотного стола или заготовки;
а) Сварной поворотный стол и заготовка вращаются вокруг центральной горизонтальной оси, которая является основной степенью свободы. Пожалуйста, проверьте изображение ниже в квадратной рамке желтого цвета;
Горизонтальное вращательное соединение заготовки: (Рис.1)
б) Сварной поворотный стол и заготовка перемещаются вверх и вниз в вертикальном направлении вдоль вертикальных колонн (передней и задней бабки). Это вспомогательная степень свободы. Пожалуйста, проверьте изображение выше в квадратной рамке оранжевого цвета;
а) Оба конца заготовки закрепляются на поворотном столе Weld с помощью патронов на обоих концах, передней и задней бабках. Патроны, или соединительные круглые пластины, имеют отверстия для крепления болтов;
Соединение передней и задней бабки с заготовкой: (Рис.2)
б) Итак, патроны играют ту же роль, что и Сварочное приспособление в сварочном позиционирующем оборудовании.
1) Горизонтальная ось вращения Сварной поворотный стол — основная степень свободы, благодаря этому движению можно выполнять большую часть ручной и автоматической сварки;
а) После установки заготовки на поворотный стол Weld и во время вращения заготовки существует потенциальный риск удара о землю. Или, другими словами, нет достаточного пространства для вращения заготовки;
Большая яма для вращения заготовки в мастерской клиента, грузоподъемность 30 тонн. Большой подъемный сварочный позиционер головного и хвостового типа: (Рис.3)
б) В этом случае поворотный стол Weld и заготовка должны быть подняты на определенную высоту, чтобы обеспечить достаточное воздушное пространство для вращения. Это повлекло за собой разработку сварочного позиционера с подъемной головкой и хвостом.
1) В отличие от движения по высоте в Сварочный позиционер подъемного типа L типа, который использует гидравлическую систему в качестве источника энергии для подъема L-образной рукоятки, в этой модели оборудования типа подъема головы и хвоста движение поворотной платформы Weld вверх и вниз приводится в движение мотор-редуктором и передается с помощью ходового винта или цепи;
2) Причина этого в том, Поскольку на обоих концах сварочного позиционирующего оборудования имеется двойная колонна, одна из которых является приводной, а другая холостой, они (головная и задняя бабки) должны перемещаться синхронно. Стиль вождения и трансмиссии мотор-редуктора обеспечивает надежную работу с точки зрения синхронизации. Для сравнения, гидравлическая трансмиссия не имеет хороших показателей в этом аспекте.

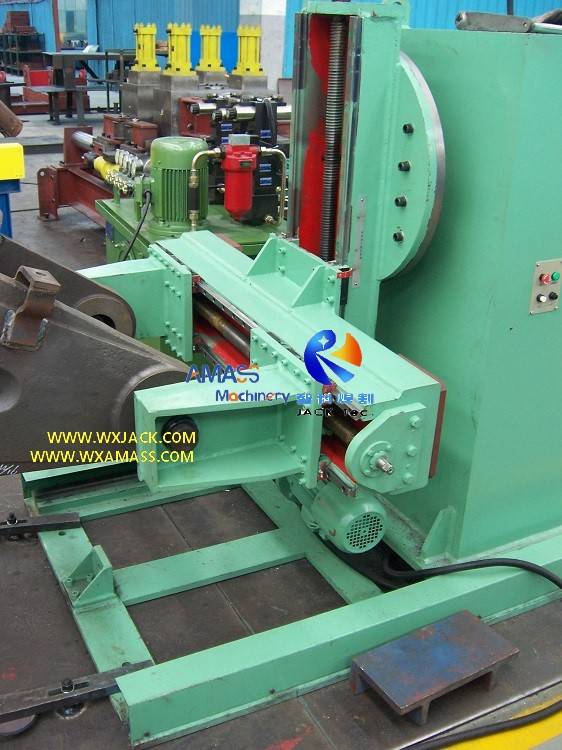

Блок привода и трансмиссии подъема: (Рис.4)
Чтобы полностью гарантировать безопасность механической системы подъема во время работы, команда инженеров Wuxi JACK принимает ряд мер:
а) Двигатель подъема поворотной платформы для сварки имеет тормозной тип;
б) Цепь и/или ходовой винт, используемые для подъема поворотного стола Weld, имеют более высокий страховой коэффициент;
в) Оснащен одноступенчатым самоблокирующимся узлом обратного хода;
г) Сигнальная лампа подъема поворотного стола для сварки и т. д.
Блоки безопасности и сигнализации: (Рис.5)
2) Вращение поворотного стола Weld является реверсивным на ±0°~360° с регулируемой скоростью вращения;
а) Грузоподъемность этого сварочного позиционера головки и хвоста обычно находится в диапазоне от 1 до 5 тонн, что составляет более 50% практики. Также доступна грузоподъемность до 10 тонн и даже больше;
б) Все это сварочное оборудование для позиционирования передней и задней бабок изготавливается на заказ: это означает, что техническое предложение и спецификация должны быть обсуждены и подтверждены до окончательного изготовления;
4) Вертикальный ход для загрузки 1 тонны поворотного стола Weld составляет около 800–1000 мм; Для 5 тонн это около 2000 мм.
Сварочный позиционер для головки и хвоста подъемного типа | ||
Грузоподъемность | 1000 ~ 5000 кг | Доступно до 10 тонн. |
Степень свободы | ±0°~ 360° Вращаться; Высота | |
Поворотный стол для сварки Revolve | ±0°~ 360°, скорость вращения зависит от технологии процесса | Постоянная скорость или Переменная скорость с VFD |
Подъемный привод | Мотор-редуктор, постоянная скорость | |
Высота подъема | 800 ~ 2000 мм |
