Одноголовочный фрезерный станок XBJ-9 с превышением номинального хода

A. Преимущества и уникальность станка для фрезерования кромок стальных листов специального изготовления XBJ-9:

1.       Одноголовочный станок для снятия фаски со стальных листов специального изготовления XBJ-9 из этого раздела продукции имеет возможность получить дополнительный активный ход фрезерования кромок стальных листов от 3000 мм до 4000 мм, исходя из номинальной спецификации хода 9000 мм;

2.       Это означает фактический ход концевого фрезерного станка от 12 000 мм до 13 000 мм;

3.       Это причина того, почему мы называем его XBJ-9 «Превышающий номинальный ход» Специально изготовленный станок для снятия фаски с кромки стальной пластины.

2. Сравнение обычного стандарта XBJ-9 и специального станка для снятия кромок стальных листов XBJ-9:

1.       Есть две похожие модели торцевых фрезерных станков для стальных листов:

1)       Стандартный обычный Фрезерный станок с одной головкой XBJ-9 мы представили в предыдущем разделе продукта.Эта модель составляет большинство, или, если быть точным, охватывает более 90% реальных бизнес-кейсов в семействе продуктов Станок для фрезерования кромок стальных листов серий XBJ и SXBJ;

2)       И одиночная головка XBJ-9 Специально сделано Концевой фрезерный станок для стальных пластин в этом разделе продукции;

3)       Пожалуйста, сравните фотографии двух типов кромкофрезерных станков, как показано ниже.:

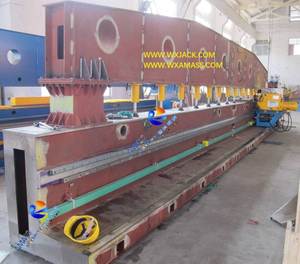

а)       Стандартный одноголовочный фрезерный станок Wuxi JACK XBJ-9 для обработки кромок стальных листов: (Рисунок 1)

б)      Одноголовочный станок Wuxi JACK XBJ-9 для снятия кромок со стальных листов специального изготовления: (Рис.2)

2.       Различия в механической конструкции двух типов станков для фрезерования кромок листов:

1)       Как видно из прикрепленных фотографий выше и ниже, основное различие между стандартным и специально изготовленным кромкофрезерным станком здесь заключается в общей конструкции основного механического корпуса торцевого фрезерного станка;

2)       Стандартный обычный фрезерный станок для обработки кромок стальных листов имеет портальную балочную конструкцию открытого типа;

3)       В то время как специально изготовленный концевой фрезерный станок с пластиной с превышением номинального хода здесь имеет полузакрытый механический основной корпус рамного типа;

4)       Другой вид под углом на машину Wuxi JACK для снятия фаски с обычной стандартной открытой конструкции с портальной балкой: (Рис.3)

3.       Анализ основных конструктивных особенностей станка для снятия фасок со стальных листов специального изготовления XBJ-9:

1)       Общий вид: Основная механическая конструкция станка для фрезерования кромок стальных листов специального изготовления XBJ-9: (Рис.4)

2)       Настенные доски: Как видно из фотографии выше, в этом специально изготовленном концевом фрезерном станке есть 2 куска стеновых панелей, которые отмечены желтой рамкой на фотографии выше, размером (толщина 350 мм и вылет 1000 мм) соответственно. , собранный с обеих сторон основного механического корпуса XBJ-9, изготовленного по специальному заказу для фрезерования кромок;

3)       отверстие: Кроме того, есть два отверстия (высота 150 мм x глубина 250 мм), прорезанные на стыке, между каждой частью стеновой панели и рабочим столом основного корпуса станка для снятия кромок со специальной пластины.Пожалуйста, проверьте фото ниже:

4)       Отверстие, вырезанное с обеих сторон станка для фрезерования кромок из специальной стали: (Рис.5)

5)       Выход за пределы рабочего стола концевого фрезерного станка: Таким образом, во время работы на специальном станке для снятия кромок со стальной пластины XBJ-9 стальная пластина заготовки может быть выдвинута за пределы досягаемости всего рабочего стола на концевом фрезерном станке;

6)       Доступен дополнительный ход: С помощью горизонтального манипулирования стальной пластиной на специально изготовленном станке для фрезерования кромок заготовка получает дополнительный ход по канавке для сварки кромок;

7)       Основная рама станка для снятия фаски с жесткой кромкой: Эти две части удлиненных стеновых досок также могут сделать весь комплект торцевого фрезерного станка специального изготовления более устойчивым с точки зрения стояния;

8)       Единственный недостаток с такой конструкцией станка для снятия кромок со стальной пластины специального изготовления, его стоимость производства примерно на 5% выше, чем у обычного стандартного типа. Станок для фрезерования кромок стальных листов серий XBJ и SXBJ.

C. Использование и применение одноголовочного станка XBJ-9 для фрезерования кромок стальных листов специального изготовления:

1.       Обычная канавка на станке для снятия фаски с кромки стального листа:

1)       Эта единственная голова Фрезерный станок для обработки кромок стальных листов моделей XBJ и SXBJ общего назначения предназначен для обработки сварочной канавки в требуемые типы V / K / X, на верхней кромке / нижней кромке / прямой кромке и наклонной кромке стального листа заготовки, например:

2)       Наибольший объем выбранных типов сварочных канавок, обработанных в моделях XBJ и SXBJ для торцевых фрезерных станков для стальных листов: (Рис.6)

3)      Готовая стальная пластина с фрезерованной кромкой, доставленная с Wuxi JACK Edge Milling Machine: (Рис.7)

2.       Изготовление специальных канавок круглой формы на специальном станке для снятия фаски со стальных листов:

1)       Оснащенный дисковым фрезерным станком круглой формы, этот станок для фрезерования кромок стальных листов специального изготовления также может выполнять скашивание фасок U-образной формы из листового металла;

2)       По этой причине существует два комплекта фрез с дугой окружности, которые входят в комплект поставки этого станка для фрезерования концов стальных листов специального изготовления XBJ-9;

3)       Готовая специальная круглая фаска для канавок, изготовленная на специальном станке для снятия фаски со стальной пластины Wuxi JACK: (Рис.8)

D. Технические параметры одноголовочного станка XBJ-9 для фрезерования кромок стальных листов специального изготовления:

Ниже приведены технические параметры этого одноголовочного станка для снятия кромок стальных листов специального изготовления XBJ-9:
