1. Макс.ход фрезерования торца в DX2040 имеет высоту 2000 мм и ширину 4000 мм, что расширяет характеристики Обычный фрезерный станок с двутавровой балкой серии DXe;
2. Доступные рабочие части: Выгода от этого, помимо обычной сварки H Beam / BOX Beam, как Швон на прикрепленных первых 4 фото, Этот станок для фрезерования торцевой поверхности двутавровой балки среднего размера часто используется при обработке больших труб: диаметром от Φ1500 мм до Φ2000 мм.Показано на фотографиях ниже:

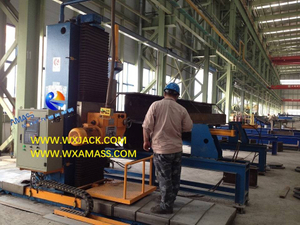

1) Как показано на прикрепленном 2-м фото и ниже, оператор станка для фрезерования торцевых поверхностей двутавровых балок DX2040 должен стоять на подъемной рабочей платформе с приводом от двигателя, чтобы получить доступ к высокоуровневой точке обработки:
1) Модели DX20xx и более крупные: Для допустимого вертикального хода фрезерования 2000 мм и выше рабочая клеть моторного подъемного типа, интегрированная с фрезерной кареткой;

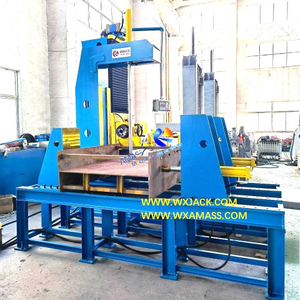

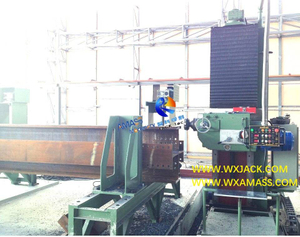

2) Легкая и стандартная модель: В то время как в моделях DX1520 и младших моделях торцевого фрезерного станка с двутавровой балкой рабочая стойка отделена от фрезерной каретки подъемного типа и закреплена в нижней части вертикальной колонны без возможности подъема, как показано на фотографии ниже:
4) Причина очевидна: Для DX15xx и меньших станков для фрезерования торцевых поверхностей двутавровых балок оператор может позаботиться обо всем диапазоне высоты заготовки, просто стоя на полу мастерской;В то время как при работе на торцовочных станках DX20xx и выше ему или ей необходимо подниматься и опускаться, чтобы получить доступ к более высоким заготовкам;
1) Второй пункт отличия между средними и крупными моделями серии DX20xx и стандартными моделями станков для облицовки торцов DX15xx различается стиль панели управления:
2) Панель управления с фиксированной высотой выступа в станке для фрезерования торцевой поверхности двутавровой балки серии DX15xx, изменяется на стоячий тип на подъемной рабочей стойке в более крупных моделях DX20xx:
1) Макс.Вертикальный ход фрезерования является наиболее важным техническим показателем для станка для фрезерования торцевых поверхностей двутавровых балок: Чем выше допустимый вертикальный ход концевой фрезы, тем сложнее проектирование и изготовление на станке;
2) Так, DX6080 Фрезерный станок с торцевой поверхностью большой стальной конструкции является вершиной в этом семействе машин;
3) Причина в том, с увеличением высоты вертикальной стойки возрастает соответствующий риск ее недостаточной жесткости, что может привести к вялости вертикальной стойки и, как следствие, нестабильности фрезерной головки и ее работы в торцевом фрезерном станке двутавровой балки;
Вертикальный столбец представляет собой отрезок прямого квадратного столбца:
Вертикальная колонна собирается из 2-х отрезков прямых квадратных колонн, с промежуточным переходом;
Вертикальная колонна представляет собой нижний сегмент большой прямой квадратной колонны с наклонным верхним сегментом --- такая конструкция колонны обладает наибольшей прочностью и устойчивостью;
3. В целом, дизайн и качество изготовления вертикальной колонны сильно влияют на успешную работу Фрезерный станок с двутавровой балкой серии DX, особенно в больших моделях оборудования.
1) Зачем полировать торцы элементов трубной конструкции?
2) Это относится к сегментам этих элементов резервуара, соединенным вместе с высоким качеством посредством сварки или сборки;
3) Перед этим необходимо удалить шероховатый слой с обеих сторон торцевых поверхностей заготовки с фрезерного станка для торцевой поверхности трубы серии DX;
1) Концевое фрезерование при таких условиях относится к «тяжелому фрезерованию», что означает глубокую резку с большими объемами образующегося лома и относительно более низкие требования к шероховатости отделки;
2) Глубина резания на каждом рабочем этапе фрезерного станка для двутавровых балок и торцов труб DX2040 обычно составляет 5 ~ 6 мм;
3) Рабочий инструмент небольшая режущая головка Φ160~ 200 мм;
4) Конечная скорость составляет около 280 ~ 350 мм/мин., плавная регулировка и отображение на панели управления станка для фрезерования торца двутавровой балки;
5) Качество готовых деталей станка Wuxi JACK DX2040 для торцевого фрезерования труб показано на прилагаемом 3-м фото.
Ниже приведены технические параметры фрезерного станка для торцевых поверхностей крупногабаритных стальных конструкций DX2040:
Технический параметр | DX2040 BOX / двутавровая балка и Фрезерный станок для торца трубы |
Поперечное сечение заготовки Макс.Высота | 2000 мм |
Поперечное сечение заготовки Макс.Ширина | 4000 мм |
Мощность фрезерной головки | 7,5 кВт |
Скорость фрезерования торца в горизонтальном направлении | Бесступенчатая в пределах 150~600 мм/мин, ЧРП, инверторное управление |
Скорость фрезерования торца в вертикальном направлении | Бесступенчатый в пределах 150 ~ 600 мм/мин, ЧРП, инверторное управление |
Колонна вдоль горизонтальной станины, и фрезерная каретка вдоль вертикальной стойки Скорость холостого хода | 1200 мм/мин, постоянная |
Скорость вращения шпинделя фрезерной головки | 100 ~ 630 об/мин |
Путеводитель по горизонтали и вертикали | Точная линейная направляющая для тяжелых условий эксплуатации в сборе |
Передача движения фрезерной головки | Горизонтальный по редуктору и стойке; Вертикально ходовым винтом |
Угол поворота фрезерной головки по вертикальной поверхности | 0º∼45º |
Приводной двигатель горизонтального движения колонны | 2,5 кВт |
Приводной двигатель движения каретки вертикального фрезерования | 3 кВт |
