Сверхмощный полнофункциональный станок для резки пересечения труб с ЧПУ

A. Формирование и целевой рынок для 7-осевого 3000/6 крупногабаритного пламенного плазменного станка с ЧПУ для резки труб пересечения:

1.       Формирование 7-осевого станка для резки труб большого размера с ЧПУ 3000/6:

1)       Как и 7 Axis 3000/9, модель 7 Axis 3000/6 также является производным продуктом 7-осевой 3000/12 крупногабаритный станок для резки труб с ЧПУ: Он имеет половину хода резака вдоль трубы в продольном направлении (ось X), как у оборудования для резки пересечения труб большого размера с ЧПУ по спецификации 3000/12;

2)       Другие характеристики и параметры двух моделей аналогичны;

2.       Целевой рынок 7-осевого 3000/6 пламенного плазменного оборудования для резки труб с ЧПУ:

1)       Некоторые заказчики производят резервуары большого диаметра при относительно небольшой длине.К этому времени этот 7-осевой станок для резки труб большого размера с ЧПУ 3000/6 является идеальным выбором: он отвечает требованиям по резке и скашиванию кромок труб большого размера, с очевидно более низкой котировкой машины;

2)       В любом случае, в стоимости производства машины для плазменной резки труб с ЧПУ серии CP уменьшение длины трубы на 50% и, следовательно, длины машины означает снижение общей стоимости машины как минимум на 20-30%.Поскольку компоненты и узлы механической системы занимают довольно большую долю в общей стоимости станка для резки труб с ЧПУ;

3)       Итак, давайте кратко рассмотрим механическую систему станка для резки пересечения труб большого размера с ЧПУ, как показано ниже.

B. Механическая система 7-осевого 3000/6 крупногабаритного станка для плазменной резки труб с ЧПУ:

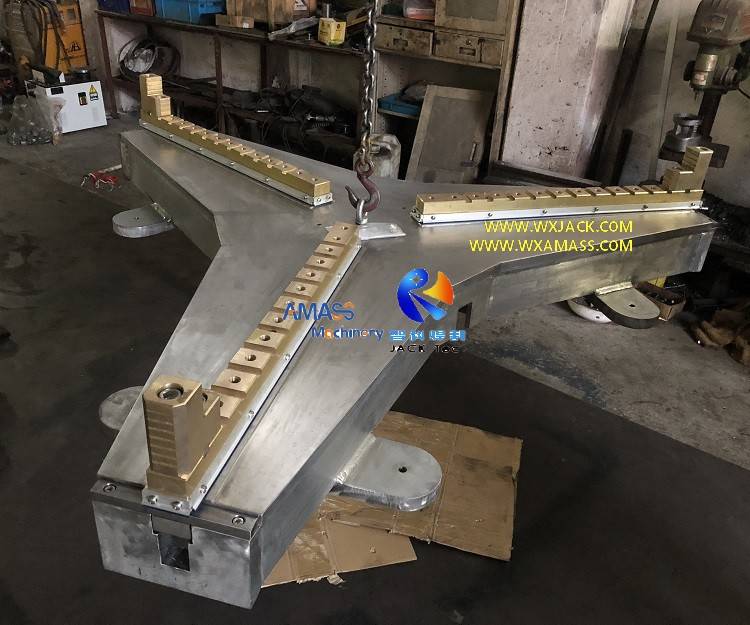

1. Ниже представлена ​​механическая рама комплекта крупногабаритных труборезных станков с ЧПУ 3000/6, которые производятся на заводе Wuxi JACK:   (Рисунок 1)

2.       На приведенной выше фотографии видно, что механический корпус станка для резки труб большого размера с ЧПУ состоит из 2 основных узлов:

1)       Продольная механическая рама, установленная с точной линейной направляющей в направлении длины трубы для направления движения резака, вместе с шестерней и стойкой для трансмиссии;

2)       Комплект опорных и вращающихся фрикционных роликов для трубы заготовки;

3.       Из приведенного выше видно, что стоимость производства обоих вышеперечисленных устройств прямо пропорциональна длине трубы и, следовательно, модели оборудования для резки пересечения труб с плазменной плазмой с ЧПУ: /12/9/6...

4.       Именно по этой причине у нас есть подразделение по моделям станков для плазменной резки труб с ЧПУ серии CP по классам длины труб.

C. Станок для точной скашивания кромок в станке для плазменной резки труб с ЧПУ:

1.       Передовое программное обеспечение — это не единственное техническое ноу-хау, гарантирующее успешную работу станка для резки труб с ЧПУ Wuxi JACK;

2.       Аппаратные манипуляторы также являются ключевыми рабочими частями, обеспечивающими получение высокого стандартного эффекта скашивания от станка для резки труб с ЧПУ:   (Рис.2)

1)       Как видно из приведенной выше фотографии, все узлы для нарезки канавок в станке для резки пересечения труб с ЧПУ соединены вместе с помощью подшипников качения, которые имеют небольшой зазор и высокую точность;

2)       Кроме того, осевая фиксация этих подшипников качения осуществляется с помощью группы круглых гаек небольшого размера, что позволяет избежать потенциального риска ухудшения точности, которое может быть вызвано зазором после долговременной работы станка для плазменной резки труб с ЧПУ;

3)       Кроме того, 2 комплекта системы сервопривода устройства для нарезки канавок, которые представляют собой блок управления осью А и осью В, собраны с точной зубчатой ​​парой и плотно прилегающей втулкой.Таким образом, нет никакого зазора, влияющего на точность готовой канавки, от станка для резки пересечения труб с ЧПУ;

4)       Окончательная сборка полного комплекта оборудования для резки пересечения труб с ЧПУ гарантирует, что зазор включения шестерни можно регулировать;

3.       Все эти меры по оптимизации, предпринятые при проектировании и производстве станка для резки труб с ЧПУ, полностью гарантируют его точность резки: даже после длительного использования оборудования для резки пересечения труб с ЧПУ не возникает никаких дефектов, таких как дрожание, которые могут повлиять гладкость и точность пропила.

D. Рабочий вид на 7-осевом станке для плазменной резки труб с ЧПУ большого размера 3000/6:

1.       Подводя итог, можно сказать, что этот 7-осевой крупногабаритный станок для резки труб с ЧПУ может выполнять работы по резке труб и снятию фаски с высочайшей степенью сложности и точности;

2.       В качестве примера ниже приведен снимок из 9 кадров, записанных при типичном процессе вырезания отверстий и снятия фаски, в 7 осях и 5-осевой станок для резки пересечения труб с ЧПУ:   (Рис.3)

E. Технические параметры 7-осевого 3000/6 пламенного плазменного станка для резки труб большого размера с ЧПУ:

Ниже приведены технические характеристики 7-осевого пламенного и плазменного станка с ЧПУ для крупногабаритной резки труб с ЧПУ 3000/6:
