Работаем вместе Универсальный фрезерный станок с двумя головками SXBJ-4

А. Опыт применения высокопроизводительного фрезерного станка для концевой обработки стальных пластин SXBJ-4:

1. Бизнес-история Тандема  Автоматическая машина для снятия фасок с кромок стальных пластин:

В этом разделе продукта содержится краткое описание рабочей группы, которая состоит из следующих лиц:

1) Два комплекта идентичной машины для снятия фаски с кромок стальных листов с расширенными функциями модели SXBJ-4, которые установлены на рабочей станции BOL (Начало линии) на мощной высокоэффективной производственной линии на известном предприятии китайской портовой машиностроительной компании;

2) Эти два комплекта автоматического оборудования модели SXBJ-4 для снятия фаски на торцах стальных листов.  развернуты «спина к спине» и работают как единое целое в течение всего периода работы производственной линии. См. прикрепленные фотографии и небольшую фотографию ниже:

3) Производственная линия Wuxi JACK на базе высокоэффективного тандема SXBJ-4 мболи для сконцевое фрезерование листовой пластины: (Рис.1)

2. Применение тандемной машины для снятия фасок с кромок стальных листов SXBJ-4 с расширенными функциями:

1) Эти два комплекта оборудования для  Торцевая фаска листового металла расположена в соответствии с направлением продольного потока заготовки на производственной линии с целью изготовления пластинчатого элемента жесткости. См. фото ниже:

2) Уси ДЖЕК Машина для выпрямления элементов пластин жесткости J28 и доставленная пластина жесткости, кромка которой должна быть заранее прорезана на кромкофрезерном станке: (Рис.2)

Б. Конфигурация и компоновка высокопроизводительного фрезерного станка для концевой обработки стальных пластин SXBJ-4, работающего вместе:

1. Конфигурация автоматического оборудования для снятия фасок со стальных пластин SXBJ-4:

Эти 2 комплекта автоматического оборудования модели SXBJ-4 для снятия фасок на торцах листового металла.  принадлежать Фрезерный станок для кромки стальных листов серии XBJ и SXBJ расширенной конфигурации, которые имеют расширенные функциональные ячейки:

1) Ввод, регулировка и отображение угла фрезерования кромок с помощью HMI (человеко-машинный интерфейс) и сенсорного экрана;

HMI и сенсорный экран помещаются в дверцу панели управления фрезерного станка с расширенными функциями Wuxi JACK: (Рис.3)

2) Две фрезерные головки в каждом комплекте станка модели SXBJ-4 для  Торцевое фрезерование пластины имеет угол фрезерования широкой кромки от 0° до 90°;

Приводные двигатели для 2 комплектов кареток головки с углом фрезерования 0 ° ~ 90 °, в машине расширенной конфигурации Wuxi JACK фрезерование кромок пластины: (Рис.4)

3) Высокоточное управление: Подача и отход фрезерной головки управляется с помощью счетчика, а не визуального контроля в обычных моделях станков для снятия фасок с кромок стальных листов:

Встречающийся и приводной двигатель для управления и проверки хода подачи при фрезеровании кромок в станке для снятия фаски с расширенной конфигурацией Wuxi JACK: (Рис.5)

2. Развертывание на объекте высокопроизводительного фрезерного станка для кромки стальных листов SXBJ-4 с тандемной обработкой:

Пожалуйста, проверьте фотографии ниже для наблюдения, во внутренней зоне кромкофрезерной рабочей станции, между механическими рабочими столами двух комплектов станков модели SXBJ-4 для снятия фасок кромок стальных листов:

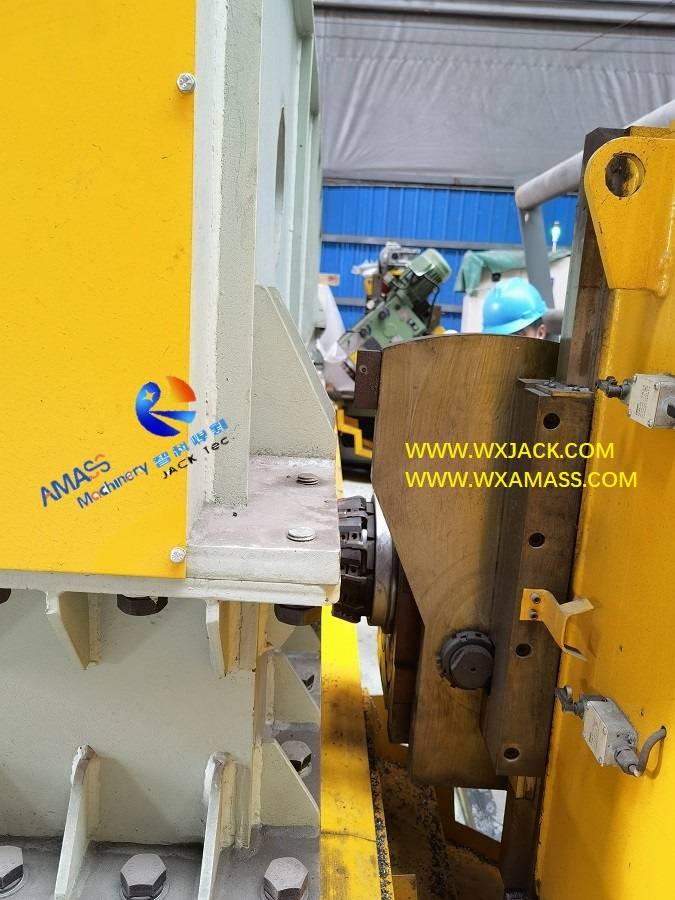

1) Расположение кромкофрезерных головок лицом к лицу в двух комплектах станка для снятия фасок с кромок пластины SXBJ-4 с двумя головками:

а) Эти два набора модели SXBJ-4  Фрезерный станок с двойной головкой иметь свои рабочие органы кромкофрезерных головок, всего 4 комплекта, по 2 комплекта на каждый комплект станка, расположены лицом к лицу;

б) 4 каретки кромкофрезерных головок из 2 комплектов двойных головок SXBJ-4 Wuxi JACK.   конфигурация машин для электроннойdge фрезерование, собранные лицом к лицу в рабочей зоне: (Рис.6)

2) Вход и выход заготовки расположены спина к спине в двух комплектах фрезерного станка SXBJ-4:

а) Другими словами, стальные пластины, входящие и выходящие секции, находятся на внешних сторонах этих двух комплектов машин модели SXBJ-4 для  фрезерование кромок пластины на входящем и исходящем портах этой рабочей зоны соответственно;

б) Стальная пластина заготовки, проходящая через порт, расположена спина к спине в рабочей зоне двух комплектов оборудования для снятия фасок с пластин Wuxi JACK SXBJ-4: (Рис.7)

3) Передача стальной пластины заготовки внутри 2 комплекта торцевых фрезерных станков SXBJ-4:

а) Между двумя комплектами станков модели SXBJ-4 для фрезерования кромок листов установлены 2 пары моторизованных поворотных рычагов на 0°~90°;

б) Который во время запуска комплектов модели машины SXBJ-4 для  снятие фаски с кромок пластины повернуты примерно на 90°, чтобы освободить рабочее пространство кареток фрезерных головок;

в) И, уложенный в положении 0°, для использования в качестве конвейеров для транспортировки заготовок стального листа между двумя комплектами станка модели SXBJ-4 для торцевого фрезерования листов;

г) Качающийся рычаг в положении 90° между двумя комплектами кромкофрезерного станка Wuxi JACK SXBJ-4: (Рис.8)

4) Гидравлические насосные станции и щиты управления из двух комплектов SXBJ-4 Фрезерный станок для кромки листового металла, расположены на боковой стороне рабочей зоны оборудования для снятия фаски, причем его кабели и масляные трубки проходят на пути желоба и паза пола. Пожалуйста, проверьте фотографии выше;

5) Положение оператора в рабочей зоне интегрированного торцевого фрезерного станка SXBJ-4:

а) Во время работы этих двух комплектов станков модели SXBJ-4 для торцевого фрезерования листов операторы двух комплектов станков для снятия фасок обычно стоят на внешней стороне рабочей зоны, лицом к лицу, удаленно;

б) Или встаньте сбоку от рабочей зоны кромкофрезерного станка;

в) Оператор стоит сбоку и работает на фрезерном станке рабочей группы Wuxi JACK SXBJ-4: (Рис.9)

С. Технические параметры высокопроизводительного фрезерного станка для кромки стальных листов SXBJ-4:
