DX1010 Высокопроизводительный фрезерный станок для двутавровых балок

Сценарий применения DX1010 малого размера  Фрезерный станок с торцевой поверхностью двутавровой балки:

1) В этом разделе мы переходим к небольшому размеру Фрезерный станок с двутавровой балкой серии DX:

2) Как показано на первом фото, комплект специального фрезерного станка для торцевой поверхности стальной конструкции DX1010 выполнял обработку торцевой поверхности на наборе заготовок стальной конструкции.

1. Применение и характеристики фрезерного станка для обработки торцов двутавровых балок DX1010:

1) Что такое критический размер для фрезерного станка с двутавровой балкой?

а) DX1010 — одна из самых маленьких моделей станков для фрезерования торцевых поверхностей стальных конструкций, уступающая только DX0820 Фрезерный станок для обработки торца двутавровой балки;

б) В оборудовании серии DX наиболее важной характеристикой является действующий вертикальный ход концевой фрезы., который разделяет модели на разные группы;

2）Применение  Фрезерный станок с торцевой поверхностью стальной конструкции:

а) DX1010 относится к специальному размеру и изготовлен станку для фрезерования торца двутавровой балки;

б) Популярный размер для этого вида продукции — DX12xx/DX15xx (например, DX1530 Фрезерный станок для обработки концов двутавровых балок);

в) Обычно он применяется для специального сценария применения: заготовка фитинга имеет квадратное сечение небольшого размера, до 1000 мм x 1000 мм, так же, как заготовка, показанная на первом фото;

г) Таким образом, фрезерный станок для обработки торцевых поверхностей двутавровых балок DX1010 предназначен для изготовления небольших элементов конструкции, таких как те, которые используются для строительства мастерской по производству металлоконструкций;

3）Особенности  Фрезерный станок с торцевой поверхностью стальной конструкции:

а) DX1010 Фрезерный станок для двутавровых балок имеет компактную конструкцию и полную конфигурацию, что удобно для установки и эксплуатации;

б) С другой стороны, небольшой размер не означает «простую конструкцию» --- Малый размер станка для фрезерования концов двутавровой балки имеет такой же дизайн и структуру, как и у более крупного диапазона группы станков.

2. Формирование серии DX Фрезерный станок с торцевой поверхностью стальной конструкции:

пожалуйста, проверьте 2^й Фото.Один комплект станков для фрезерования торцевых поверхностей двутавровых балок серии DX состоит из следующих основных узлов:

1）Механическая горизонтальная кровать  Фрезерный станок с торцевой поверхностью стальной конструкции:

а) Это горизонтальная конструкция, поддерживающая остальные узлы торцевого фрезерного станка;

б) На нем установлена ​​горизонтальная направляющая сверхмощного точного линейного типа для перемещения вертикальной колонны влево и вправо.Элементом передачи для горизонтального перемещения является зубчатая рейка, которая также установлена ​​здесь;

в) На поверхности станины имеется каскадное покрытие, предохраняющее направляющую от проникновения пыли/лома, в фрезерную головку рабочего органа торцево-фрезерного станка двутавровой балки;

2）Вертикальная колонна  Фрезерный станок с торцевой поверхностью стальной конструкции:

а) Это вертикальный сегмент корпуса машины.В малых и средних моделях торцевого фрезерного станка двутавровой балки вертикальная колонна имеет поперечное сечение квадратной формы.Во время работы торцевого фрезерного станка DX-I колонна перемещается по упомянутой выше направляющей, выполняя торцевое фрезерование в направлении ширины заготовки;

б) Рабочий узел торцевого фрезерного станка, включая каретку торцевой головки/торцевую головку/механизм подъемной передачи/защитный кожух, установлен на нем;

3)Лицом к голове  Фрезерный станок с торцевой поверхностью стальной конструкции:

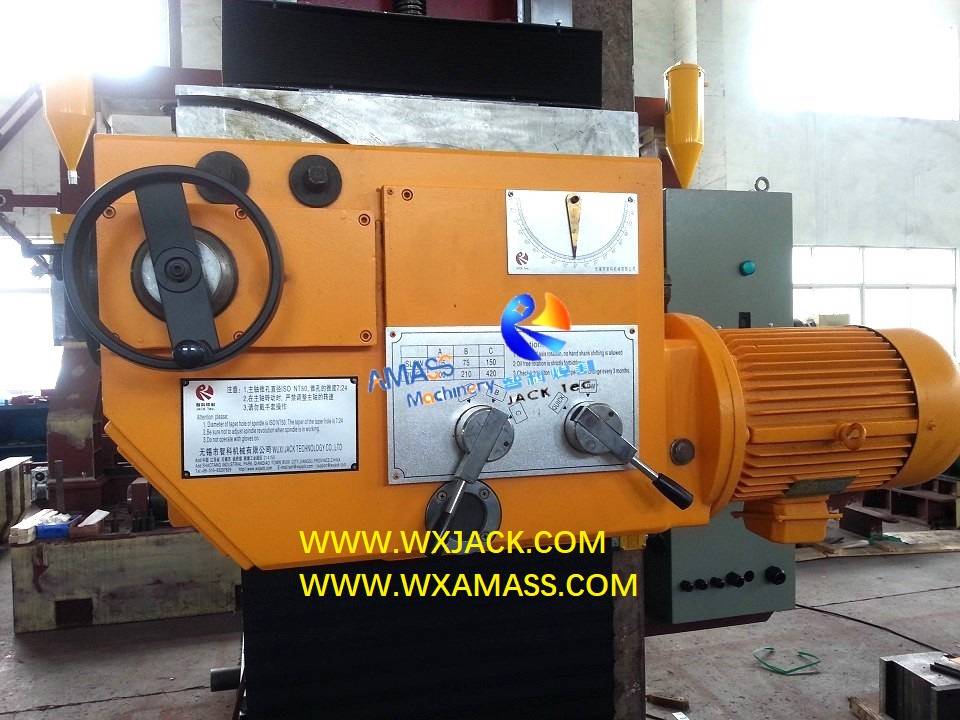

а) Это рабочий механизм станка для фрезерования торца двутавровой балки серии DX, состоящий из торцевой головки (как показано на рис. 3^рд Фото) и монтажная плата;

б) Эта передняя каретка головки устанавливается на вертикальную колонну станка для фрезерования торцевых поверхностей двутавровых балок и поднимается по вертикальным направляющим сверхмощного точного линейного типа, выполняя фрезерование торцевых поверхностей по высоте заготовки;

в) Движение высоты каретки облицовочной головки приводится в движение двигателем переменного тока и передается ходовым винтом;

4）Система управления  Фрезерный станок с торцевой поверхностью стальной конструкции:

а) Это главный центр фрезерного станка для торцевой обработки стальных конструкций;

б) Эта система имеет основные элементы: 2 инвертора переменного тока для управления рабочей скоростью в горизонтальном и вертикальном направлениях, воздушный выключатель/реле/контактор и рабочие блоки панели управления и подвесного пульта управления;

5）Гидравлический привод  Фрезерный станок с торцевой поверхностью двутавровой балки стальной конструкции:

а) Это незаменимый агрегат для легкого фрезерного станка для обработки торцевых поверхностей двутавровых балок, выполняющий ту же функцию для торцевого фрезерования, что и Сварочное приспособление для сварки;

б) Его использование заключается в том, чтобы плотно удерживать и зажимать небольшую и легкую заготовку с помощью гидравлических цилиндров во время процесса торцевания, чтобы предотвратить вибрацию заготовки;

в) В зависимости от структуры и размера заготовки существуют различные конструкции стойки для заготовки.пожалуйста, проверьте 4^й/ 5^й /6^й фото на нескольких примерах стеллажа для заготовок;

г) Этот механизм включает в себя насосную станцию, масляные цилиндры и детали стоек, которые служат дополнительными узлами торцевого фрезерного станка двутавровой балки.

3. Технические параметры DX1010  Фрезерный станок с торцевой поверхностью двутавровой балки:

Ниже приведены параметры торцевого фрезерного станка для стальных конструкций DX1010 (фрезерный станок для двутавровых балок):
