Высокая эффективность z -луча HEAM HEAM и СВОЙСТВА

1.  Гидравлический привод натягивающих стержней в  машине сборочного балка:

1) Критическая единица: эта машина на прикрепленной первой фотографии была сделана с его входной стороны, так как вы можете найти гидравлический манипулятор, развернутый в интервале;

2) Функция: он используется для выполнения фланца луча первой стадии H и веб -подгонки вдоль входного конвейера машины;

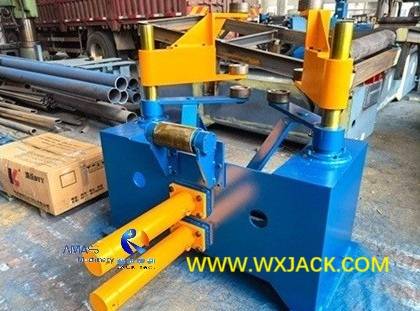

Гидравлический привод натягивающего стержня (манипулятор), оборудованная машиной для сборочного пучка Wuxi H: ( Рис.1 )

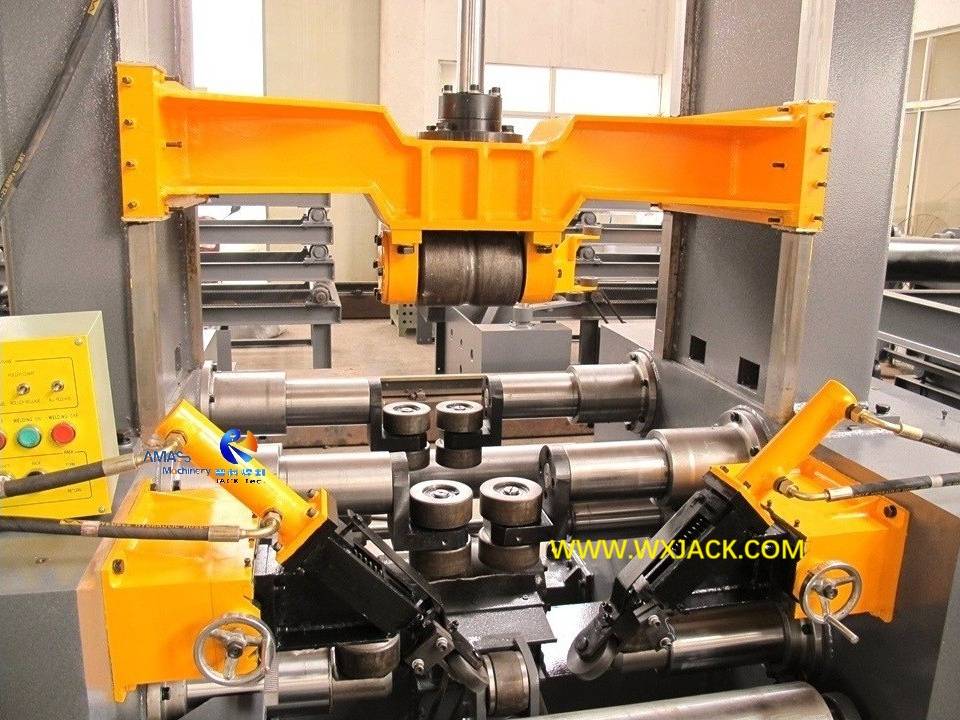

2. Работа на Z -серии High Effectiany Hame Machine:

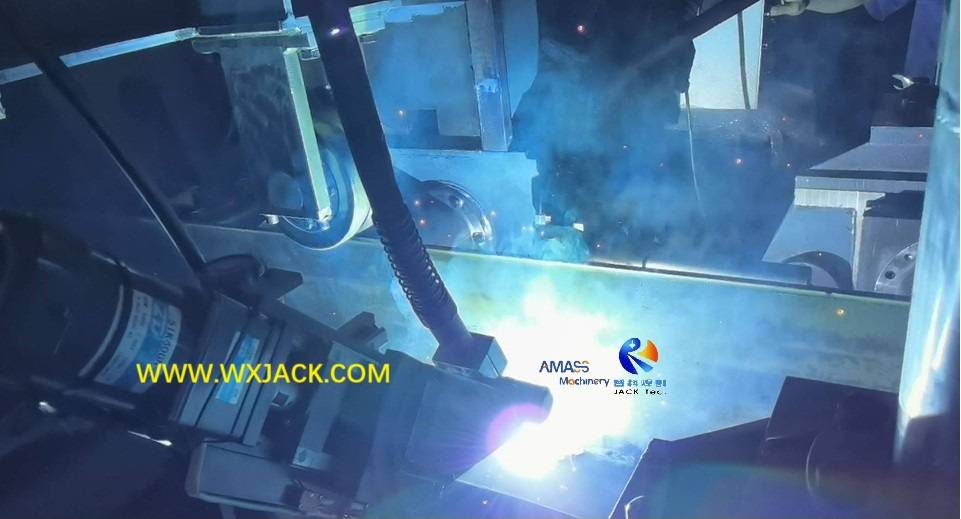

1) Функция и задача . Он сочетает в себе два основных этапа H Beam, подгоняющегося и ₂ сварки CO в одном оборудовании, и выполняет эти две задачи с одноразовым проходом заготовки через машину. В этом отношении эта машина является действительно высокоэффективным инструментом оборудования:

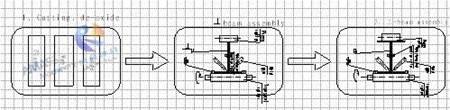

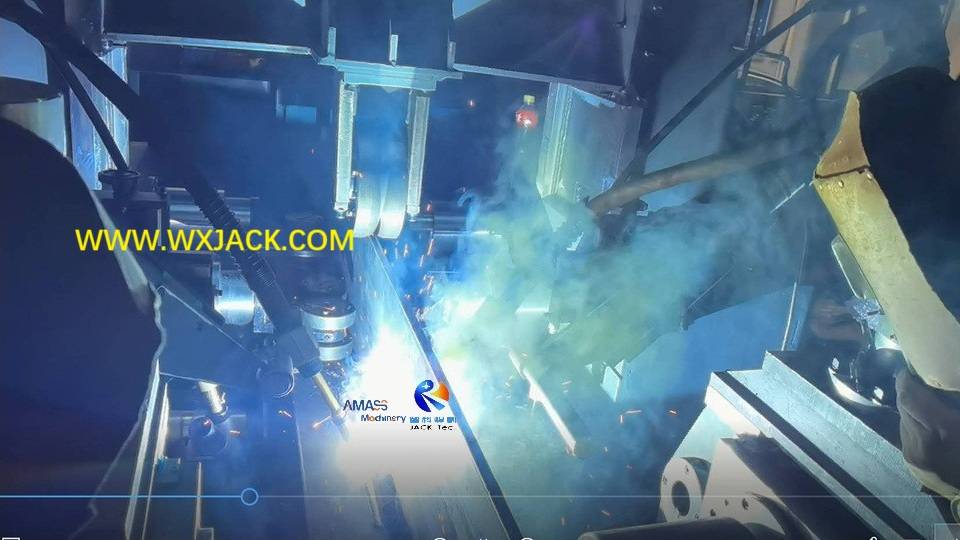

Стадии процесса выполняются в сборе луча H: ( Рис.2 )

2) Рабочая станция  HEAM Сборка балки:

Машина серии Z обычно развертывается в автоматической или полуавтоматической линии производства H Beam. .  Две другие базовые производственные машины H Beam применяются:

A) LHA & LHC & LHT Series H BEAR BEAR SAMEND SARD SWIRD MACHING;

B) Машина Hyj & YTJ серии H;

Доставляемые готовые рабочие детали - это сварка H Луч различных спецификаций, в диапазоне 1500 ~ 1800 мм высоты для моделей Z15 машины:

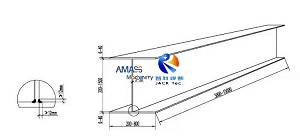

Сварка H Лучан производится: ( рис.3 )

3 .

1) Рабочие режимы: Модельная машина Z15 ~ Z20 имеет три рабочих режима на выбор: Auto, Single, Manual. Для его введения, пожалуйста, проверьте раздел продукта ' Z15 ~ Z20 Автоматизированная машина с сваркой ':

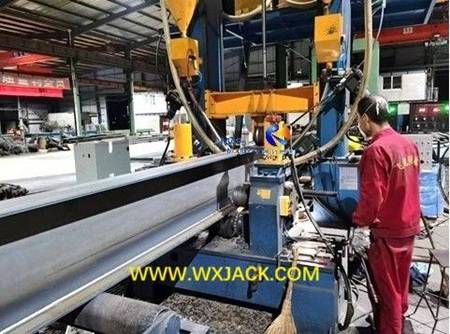

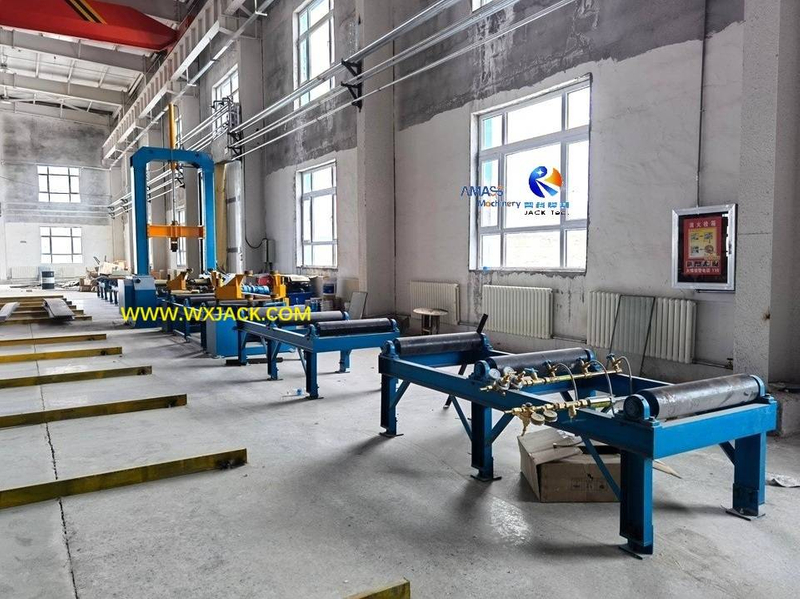

Оператор работает на машине сборочной сборы Wuxi J Heam на семинаре клиентов:  ( Рис.4 )

2) переключение между тремя рабочими режимами в этой производственной машине H Beam производится с соответствующими толчками на эксплуатационном подвеске оборудования, показанного на рисунке выше;

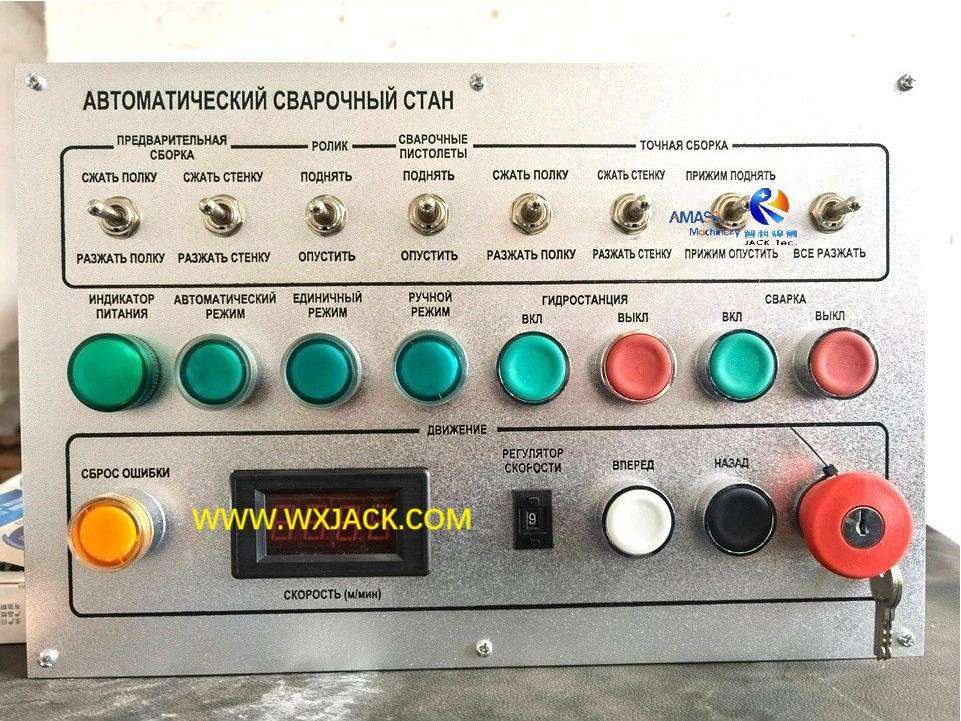

3) Операционная панель: в предыдущем разделе продукта мы представили три рабочего режима машины. Прилагается, пожалуйста, проверьте операционный кулон для экспортируемой машины.

4. Рабочий способ сборочной машины серии Z серии H:

В этом разделе мы продолжим обсуждать эксплуатационный процесс машины, от аспекта эксплуатационного подвеска:

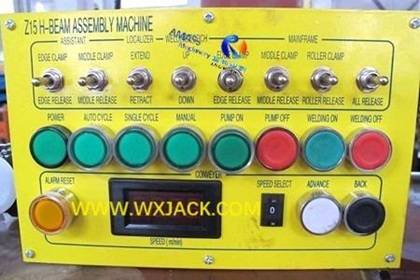

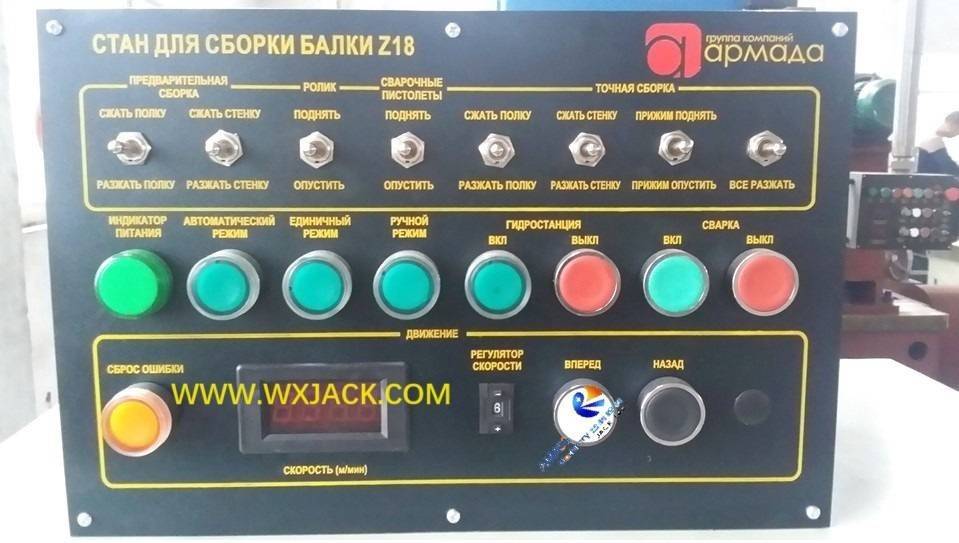

Операционная панель Wuxi Jack IH Beam Сборка сборочной машины: ( Рис.5 )

1) ОДИН МОДА РАБОТЫ HEAM СБОРКИ

а) Важность: Одиночный режим является основой нормальной работы машины;

б) Использование отдельного режима: после подтверждения нет проблем с оборудованием в ручном режиме, сначала пробежат пробный запуск в одиночном режиме. Не прыгайте в автоматический режим;

c) Рабочий режим по умолчанию машины: при условии, что машина включается, и масляный насос запускается, независимо от того, что машина находится в ручном режиме или в режиме автоматического, просто нажмите кнопку «Один цикл» на рабочем подвеске, производство H Beam будет переключаться на один цикл;

D) Начните с одного цикла: снова нажмите на один цикл, ₂ начинается сварка CO;

e) Продолжить один цикл: при завершении одного цикла на машине, если все еще необходимо работать в одном цикле, снова нажмите кнопку «Одиночный цикл»;

f) переключиться на ручный режим: Если необходимо покинуть отдельный режим, нажмите кнопку ручного управления;

g) Завершите в одиночном режиме: в то время, когда машина заканчивает сборку целого куска H Beam в однократном режиме, нажмите ручной кнопку и нажмите выходной конвейер вперед, собранный H Луч будет отправлен в назначенное положение;

2) Ручной режим работы сборочной машины HEAM:

Этот режим предназначен для ввода в эксплуатацию и пробного запуска на оборудовании, чтобы подтвердить его производительность. В этом режиме машина работает в качестве машины для сборочной сборы серии Z -серии H;

3) Автоматический режим HEAM HEAMBRING MACHING:

Уборка: непрерывный запуск отдельного режима является автоматическим режимом машины, как представлено в первом сегменте.

5. Технические параметры машины для сборочного пучка серии H:
