1. Область применения машины для правки продольных двутавровых балок HJ-100:
1) HJ-100 — продольно-правильный станок для средних и легких условий эксплуатации, предназначенный для правки двутавровых балок с макс.размер полотна шириной 500 мм и толщиной 12 мм, а также высотой полки 400 мм и толщиной 20 мм:
Продольно отклоненная двутавровая балка должна быть выпрямлена на машине для правки продольной двутавровой балки: (Рисунок 1)
2) Для других видов заготовок (профильная сталь, элементы конструкции, балка BOX и т. д.) используйте приведенные выше данные в качестве справочных.
2. Тема раздела продукции: Машина для правки продольной двутавровой балки HJ-100:
1) Для машины для правки продольных двутавровых балок серии HJ мы представили:
а) Принцип выпрямления в разделе товаров 'Гидравлическая высокоточная продольная машина для правки двутавровой балки серии HJ';
б) Экспериментальные данные в разделе товаров 'HJ-300 Гидравлический станок для выпрямления продольной двутавровой балки для тяжелых условий эксплуатации';
в) Процесс работы в разделе товаров 'HJ-200 Гидравлический высокоэффективный станок для правки продольной двутавровой балки';
2) В этом разделе HJ-100 мы познакомимся с структура и основные компоненты машины для продольной правки конструктивных элементов серии HJ.
3. Конструкция и основные компоненты машины для продольной правки двутавровых балок серии HJ:
Пожалуйста, проверьте ниже вертикальный вид комплекта продольно-правильной машины для стальных секций серии HJ:
Машина для правки продольных двутавровых балок серии HJ состоит из:
1) Рама машины: Это основная часть оборудования;
2) Входной и выходной конвейер машины для правки продольных двутавров серии HJ;
3) Гидравлическая система: Это рабочий источник энергии машины: Эта продольная правильная машина имеет гидравлический привод;
4) Электрическая система управления Машина для правки продольных двутавровых балок серии HJ.
4. Основная рама машины для продольной правки двутавровой балки серии HJ:
Основная рама машины для продольной правки стальной стали серии HJ состоит из следующих основных компонентов: (Рис.2)
1) Станина машины, поперечная балка, прессующая головка, масляный цилиндр и опорный ролик;
2) Масляный цилиндр предназначен для привода выпрямляющего устройства — пресс-головки (точка 3).Другими словами, это источник питания машины для правки продольных двутавровых балок серии HJ;Он контролирует движение прессующей головки посредством направляющего стержня;
3) Две части силового подшипникового узла Point1 и 2, представленные в предыдущем продукте HJ200, имеют форму подвижной каретки, которая установлена на передней стороне поперечной балки:
Управление положением точки силы выпрямления на машине для правки продольных двутавровых балок: (Рис.3)
4) Положение этих двух движущихся кареток (точки 1 и 2) вдоль направляющих поперечной балки можно регулировать вручную, чтобы контролировать расстояние между ними, что обеспечивает гибкую работу машины для правки продольных двутавровых балок серии HJ.Как было представлено в предыдущем продукте, регулировка расстояния предназначена для адаптации к заготовке различных размеров и степени отклонения заготовки;
5) Подвижные каретки крепятся вручную болтами к поперечной балке машины для правки продольных двутавровых балок серии HJ:

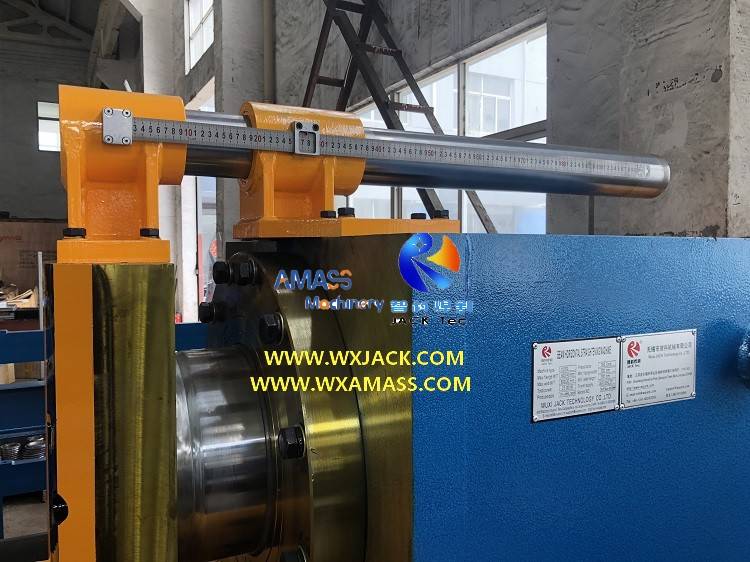

Монтажный элемент подвижной каретки в машине для правки продольной двутавровой балки: (Рис.4)
6) Чтобы предотвратить столкновение между заготовкой и двумя движущимися каретками, что, в свою очередь, влияет на транспортировку заготовки, для толкания заготовки используются два комплекта толкающих цилиндров (первый и второй, упомянутые в предыдущем разделе о машине для выпрямления продольной двутавровой балки HJ200). подальше от двух движущихся кареток (точки 1 и 2).Расстояние между этими двумя толкающими цилиндрами составляет 1335 мм.
5. Входной и выходной конвейер машины для правки продольных двутавровых балок серии HJ:
1) Входной и выходной конвейер продольной правильной машины для конструктивных элементов серии HJ предназначен для подачи и выгрузки заготовки;
2) Как входной, так и выходной конвейер состоят из ведущей и холостой секций;
3) Дополнительные примечания к продольно-правильному станку:
а) Схема машины для правки продольных двутавровых балок серии HJ представлена на рисунке ниже: (Рис.5)
б) Для ежедневного использования и технического обслуживания машины для правки продольных двутавровых балок серии HJ обратитесь к следующему разделу «Машина для правки продольных двутавровых балок HJ20».
