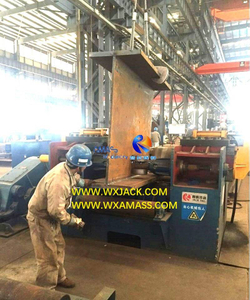

Вертикальное положение YTJ40 Гидравлическая машина для правки фланцев двутавровой балки

1. Краткое описание возможностей машины для правки двутавровой балки с гидравлическим приводом YTJ-40:

1) На первой приложенной фотографии показан кусок сварочной двутавровой балки, который выпрямлялся из набора станка модели YTJ40. При визуальном осмотре эта часть двутавровой балки имеет толщину полки около 30 мм, что соответствует рабочей мощности YTJ-40;

2) Выпрямляющая способность:  В качестве третьего набора основных машин для производства двутавровых балок, следующих за Машина для сборки двутавровой балки и Аппарат для дуговой сварки двутавровой балки под флюсомYTJ-40 — это «самая легкая» модель машины для правки двутавровой балки серии YTJ, предназначенная для правки Q345 (прочность на растяжение 510 ~ 600 МПа) с толщиной полки двутавровой балки до 40 мм;

3)  Конечно, здесь «самый легкий» по сравнению с другими моделями гидроприводной техники серии YTJ. Сравнивая с механический привод серии HYJ Машина для выпрямления двутавровой балки, YTJ-40 имеет явно более высокую производительность правки. Обе модели имеют разное целевое применение.

2. Принцип правки автоматической машины для правки двутавровых балок серии YTJ:

См. ниже эскиз:   (Рис.1)

1) Рабочая секция автоматической машины для правки двутавровых балок:

а) В каждом комплекте гидравлического автомата серии YTJ имеются два верхних правильных ролика и один нижний правильный ролик, образующие полость Т-образной формы:

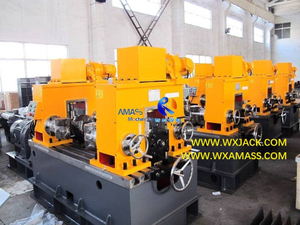

Расположение правильных роликов в машине: (Рис.2)

б)  Это критический рабочий участок для выполнения операции правки;

2) Правка одной боковой полки на автоматической машине для правки двутавровой балки:

а) Во время процесса правки, приводимые в движение цилиндрами гидравлического насоса, два комплекта верхних правильных роликов опускаются вниз и с большой силой прижимают фланец двутавровой балки;

б)  Под действием трех верхних и нижних правильных роликов полка двутавровой балки подвергается пластической деформации в состоянии трехточечного напряжения и выпрямляется на машине;

в) При этом нижний правильный ролик вращается под приводом мотор-редуктора конвейера. Таким образом, заготовка H-образной балки транспортируется вперед, непрерывно проходя через зону правки Т-образной полости вдоль конвейера, и ее полка последовательно выпрямляется внутри полости Т-образной формы;

г) В ходе этого рабочего процесса одна боковая полка двутавровой балки непрерывно прокатывается и выпрямляется по всей ее длине;

д)  Если при однократной правке фланец не выпрямляется до необходимой плоскостности, следует провести повторную правку. Но в большинстве случаев для достижения цели достаточно однократной операции выпрямления;

3) Вся часть двутавровой балки выпрямляется на машине для правки фланцев двутавровой балки:

Аналогично выпрямляется и другая сторона полки двутавровой балки. Это означает, что для выпрямления одной детали сварной двутавровой балки необходимо два раза пройти через оборудование;

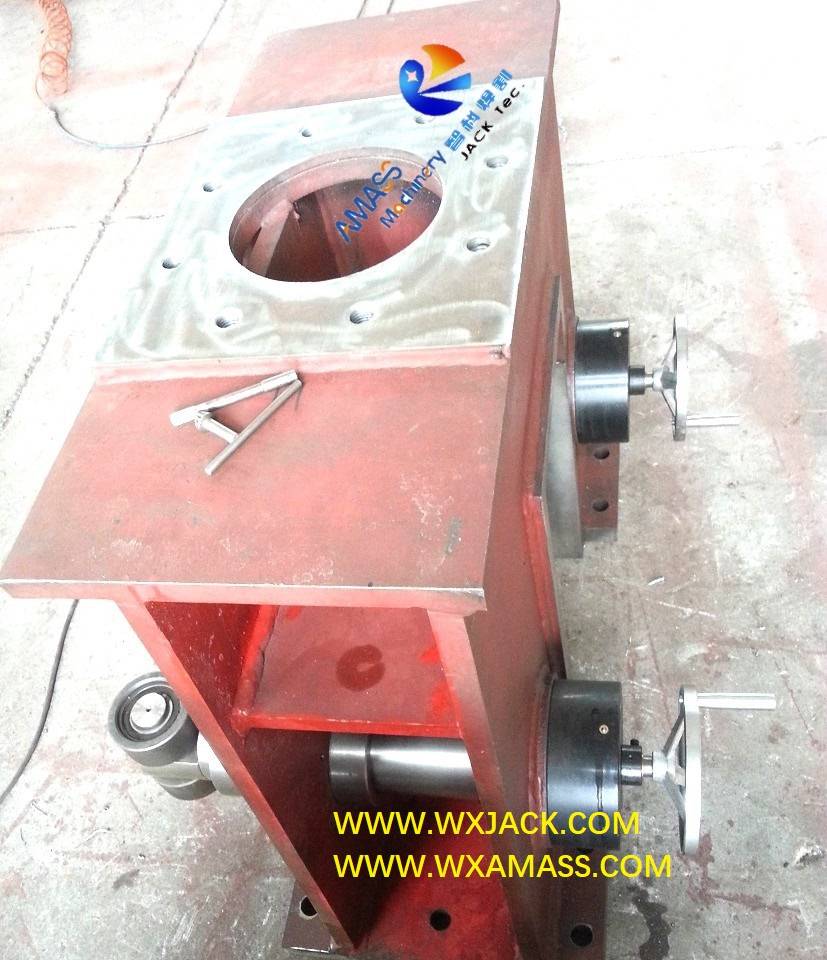

4) Работоспособность YTJ-40:  Две части верхних правильных роликов имеют конструкцию корпуса вала и обладают большой грузоподъемностью:

Масляный цилиндр направленного вниз станка для правки двутавровой балки: (Рис.3)

б)  Две части верхних правильных валков приводятся в движение гидравлической насосной станцией посредством двух комплектов цилиндров. В этом разница между гидравлическим приводом серии YTJ и моторным приводом серии HYJ. Машина для выпрямления HI-луча;

в)  Гидравлическая правильная машина YTJ-40 со скоростью правки 9000 мм/мин отличается высокой эффективностью;

г) На передней и задней стороне механической основной рамы машины расположены входной и выходной конвейеры для подачи двутавровой балки в оборудование и из него.

3. Технические параметры автоматической машины для правки двутавровой балки с гидравлическим приводом YTJ-40:
