Обычная механическая автоматическая машина для правки фланцев двутавровой балки серии HYJ

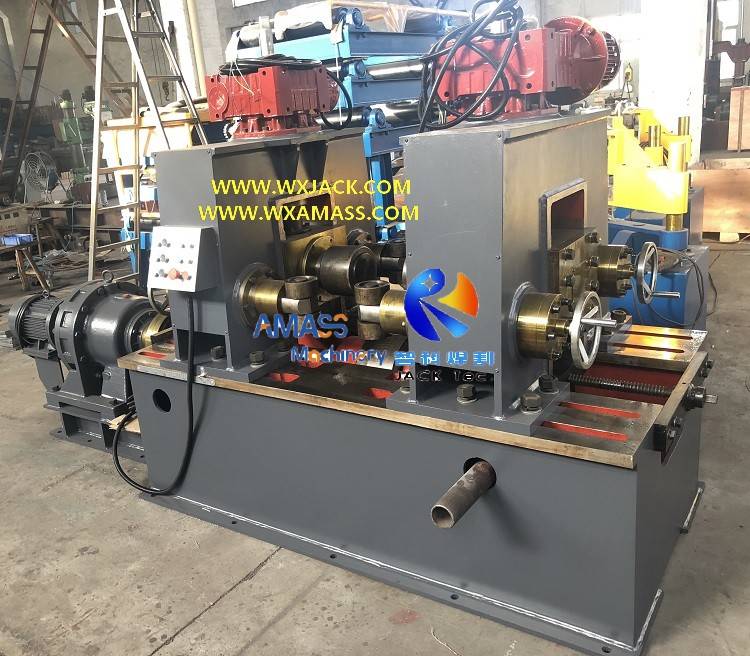

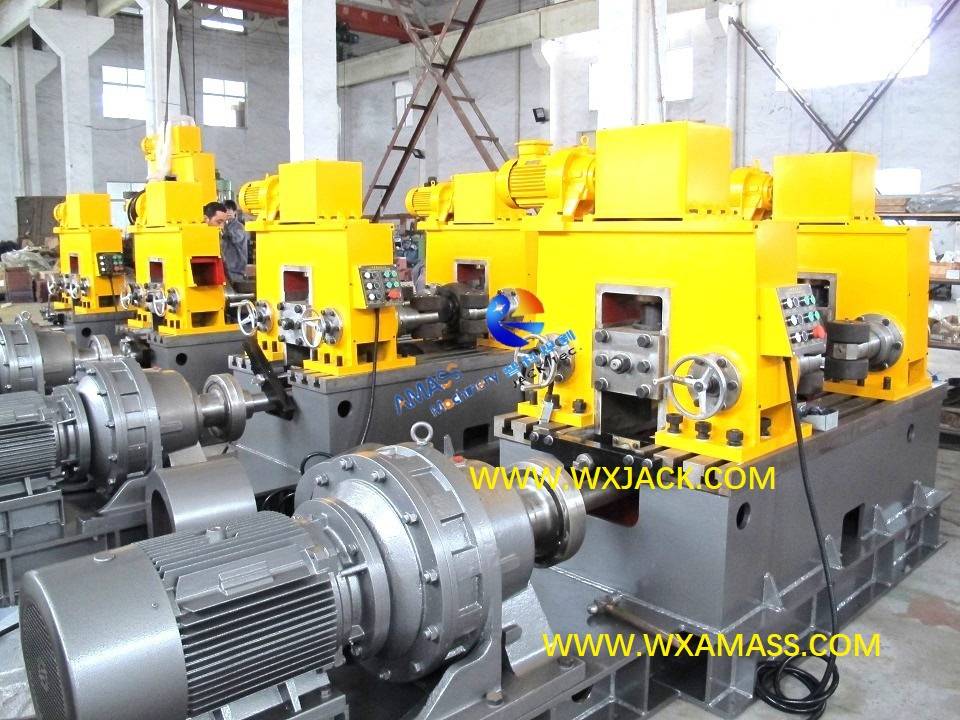

Механическое оборудование для правки двутавровых балок серии HYJ широко применяется в производстве стальных конструкций.На прилагаемых фотографиях показано, как он используется на территории заказчика, а также серийно производится на заводе Wuxi JACK.

1.     Область применения механической машины для правки двутавровой балки серии HYJ:

1)      Этот продукт относится к подкатегории автоматических станков для правки фланцев двутавровой балки с механическим приводом (I Beam имеет то же значение, что и H Beam), включая стандартные модели HYJ-40 и HYJ-800, а также другие изделия, изготовленные на заказ;

2)      При применении машины для выпрямления фланцев двутавровой балки после Аппарат для дуговой сварки двутавровой балки под флюсом, на этот тип продукта приходится 60–70% использования.По этой причине ему присвоено название «Обычная машина для правки фланцев двутавровой балки».

2.     Использование механической машины для правки двутавровой балки серии HYJ:

1)      Механическая машина для правки двутавровых фланцев серии HYJ использует теорию «Трех точек, находящихся под напряжением в Т-образной полости», и использует двигатель переменного тока в качестве движущей силы, а также три части правильных роликов в качестве исполнительных элементов, чтобы выправить изогнутую вверх деформированную полку сварной двутавровой балки:

Поперечное сечение двутавровой балки на машине для правки фланцев двутавровой балки: (Рисунок 1)

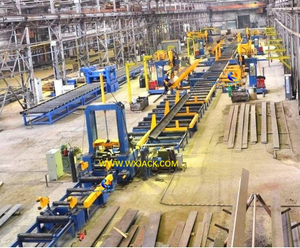

2)      Почти все автоматическая линия по производству двутавровых балок используется с механической правильной машиной двутавровой балки серии HYJ, HYJ-40 или HYJ-800;

3)      Продукт также может работать в полуавтоматической линии по производству двутавровых балок или в качестве отдельного оборудования автоматической машины для правки фланцев двутавровой балки;

3.     Принцип правки механической машины для правки двутавровой балки серии HYJ:

Пожалуйста, проверьте эскиз, как показано ниже:

Иллюстрация принципа правки и правильных роликов на машине для правки фланцев двутавровой балки: (Рис.2,3)

1)      Механическое оборудование для выпрямления двутавровой балки имеет такой же процесс выпрямления, как и гидравлическое оборудование средней мощности YTJ40 и YTJ-50.Для получения более подробной информации, пожалуйста, проверьте введение продукта Гидравлическая машина для правки двутавровых фланцев вертикального положения YTJ40;

2)      Единственная разница между механической машиной для правки двутавровой балки серии HYJ и гидравлической машиной серии YTJ заключается в том, что источником приводной энергии на двух частях верхних правильных роликов является мотор-редуктор, а не гидравлическая станция с масляным цилиндром, как в случае с гидравлическим фланцем двутавровой балки. Выпрямляющая машина:

Источник энергии: Масляный цилиндр в  Машина для правки фланцев двутавровой балки: (Рис.4)

4.     Производительность машины для правки фланцев двутавровой балки серии HYJ:

1)      Для механической машины для правки фланцев двутавровой балки серии HYJ предел толщины выпрямляемого фланца для Q235 (прочность на растяжение 370 ~ 510 МПа) составляет 40 мм;

2)      Для материала 16Mn скорость правки составляет 70% той же толщины, что и Q235-A.

5.     Конструкция и размер машины для механической правки двутавровой балки серии HYJ:

Ниже представлен эскиз основного корпуса и конвейера автоматической механической машины для правки двутавровой балки серии HYJ: (Рис.5)

1)      Механическое оборудование для правки двутавровой балки HYJ-800 и HYJ-40 имеет размеры машины примерно 3,5 м в длину x 1,1 м в ширину x 1,7 м в высоту;

2)      Стандартная конфигурация машины для правки двутавровых балок HYJ включает входной и выходной конвейеры длиной 10 м каждый.Заказчик также может подготовить конвейер самостоятельно, исключив его из комплекта поставки станка для правки фланцев двутавровой балки;

3)      Вес стандартной машины для правки двутавровых балок HYJ составляет около 7–8 тонн;

4)      Правильные ролики механической машины для правки двутавровой балки HYJ:

а)       Для заготовки (двутавровой балки), выправленной на машине для правки двутавровых балок HYJ-800, допустимая наименьшая высота стенки составляет 350 мм;

б)      Если высота полотна находится в диапазоне 160–300 мм, а толщина полки ≤ 14 мм, в машине для правки двутавровой балки будет использоваться вспомогательный правильный ролик: в комплект поставки входит один комплект вспомогательных правильных роликов.

6.     Работа механической машины для правки двутавровой балки серии HYJ:

1)      Панель управления механической машины для правки двутавровых балок серии HYJ работает аналогично гидравлической машине для правки двутавровых балок средней мощности YTJ-50 и YTJ-40.Пожалуйста, проверьте ниже панель машины, экспортируемой в Россию:

Панель управления станком для правки фланцев двутавровой балки: (Рис.6)

2)      Разница между панелью управления механической машины для правки двутавровой балки с гидравлической системой заключается в том, что механическая машина не имеет управления гидравлическим масляным насосом.

7.     Технические параметры механической правильной машины двутавровой балки серии HYJ:

Ниже приведены характеристики этого механического автоматического оборудования для правки двутавровых балок серии HYJ (машина для выпрямления двутавровых фланцев):
