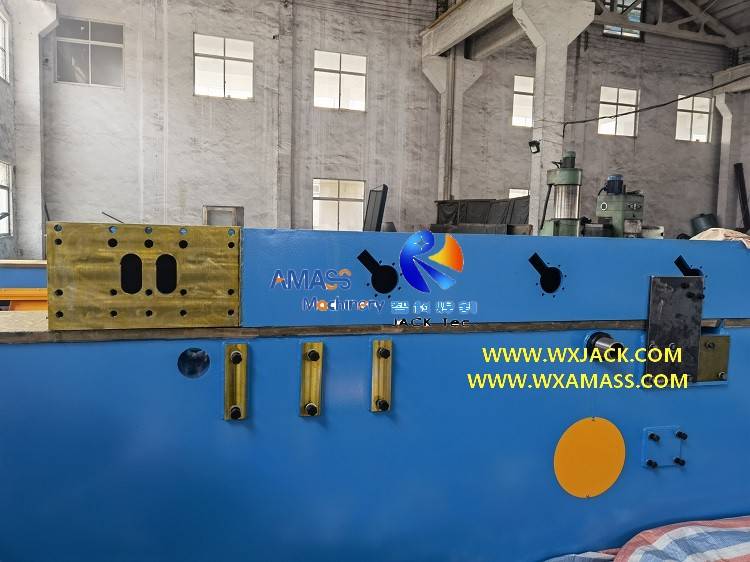

Полнодиапазонный фрезерный станок для изготовления канавок под сварку

А. Использование и применение Автоматического фрезерного станка для сварки листового металла:

1. Также называется станком для снятия фасок с пластин.Этот станок предназначен для снятия фасок на металлических пластинах, особенно из углеродистой стали, для получения сварочных канавок;

2. Таким образом, это своего рода автоматическая машина для изготовления канавок для сварки пластин общего назначения;

Кусок стальной пластины, фрезеруемый кромкооблицовочным станком Wuxi JACK: (Рисунок 1)

Классические фаски, которые можно обрабатывать на станке для снятия фасок: (Рис.2)

3.  Серия XBJ  Фрезерный станок для кромки листового металла широко применяется в промышленности и на предприятиях по производству котлов, сосудов под давлением, нефти, электроэнергии, подъемного оборудования, стальных конструкций и т. д.

Б. Категории и основные характеристики Автоматического фрезерного станка для сварки кромок пластин:

1. Существует 2 основных типа кромкофрезерных станков:

1) Фрезерный станок для обработки кромок листового металла с одной головкой серии XBJ:

Машина для изготовления сварочных канавок с одной головкой производит прямую кромку и канавку по верхней кромке на стальных пластинах;

2) Фрезерный станок для кромки листового металла с двойной головкой серии SXBJ:

Машина для изготовления канавок для сварки пластин с двойной головкой может производить канавки по прямой кромке, верхней кромке и нижней кромке за один ход;

2. Угол фрезерования на автоматическом фрезерном станке для сварки кромок пластин:

1) Обычно угол фрезерной головки составляет 0°~ 45° для изготовления канавок по прямой и верхней кромке и -45°~ 0° для изготовления канавок по нижней кромке;

Фрезерная головка 0°~ 45° на станке для изготовления сварочных канавок на пластине Wuxi JACK (Рис.3)

2) Кроме того, кромкофрезерный станок Wuxi JACK может поставлять специальные фрезерные головки с углом наклона от 0° до 85° по требованию заказчика;

Фрезерная головка под углом 0 ° ~ 80 ° в машине для изготовления сварочных канавок на пластине Wuxi JACK: (Рис.4)

3. Толщина кромочного фрезерования в автоматической машине для изготовления канавок для сварки пластин:

1) Обычные модели кромкофрезерных станков Wuxi JACK могут иметь фаску на металлических пластинах толщиной в 6 мм~ 80 мм;

2) По специальному требованию заказчика эта толщина может достигать 160 мм.

С. Структура и основные блоки из Кромкофрезерный станок серий Wuxi JACK XBJ и SXBJ:

1. Этот станок для изготовления сварочных канавок имеет портальную конструкцию корпуса.Стальные листы загружаются с лицевой стороны с помощью погрузочных стеллажей;

2. Кромкофрезерные рабочие группы установлены с задней стороны механической рамы;

3. Основные агрегаты станков для снятия фасок серий XBJ и SXBJ:

1) Механическая система, включая основную раму станка, станину станка, верхний портал, опору заготовки и загрузочную стойку;

2) Гидравлическая система привода, в том числе насосная станция, электромагнитный клапан, нефтепровод.Эта система предназначена для надежного зажима стальных пластин во время фрезерования кромок;

3) Система контроля, включая электрические компоненты, инвертор, реле, контактор, кабельные направляющие;

4) Краевой фрезерный инструмент: Фрезерная головка, торцовое лезвие, ее подъем, поворот, подача вперед и назад, приводные двигатели, передвижная каретка.

Д. Фрезерная головка из Уси ДЖЕК Автоматический фрезерный станок для сварки кромок пластин серий XBJ и SXBJ:

1. Кромкофрезерный станок Wuxi JACK оснащен 7,5 кВт фрезерный голова для стандартных моделей и 9,3 кВт/11 кВт для моделей повышенной мощности;

2. Такая мощная фрезерная головка гарантирует высокую скорость и эффективность снятия фасок при обработке листового металла;

3. Фрезерная головка кромкофрезерного станка Wuxi JACK не только обладает высокой мощностью, но и проста в управлении для изменения вращения шпинделя: (Рис.5)

Э. Эксклюзивные дополнительные функциональные блоки в Wuxi JACK Фрезерный станок для кромкооблицовки листового металла серий XBJ и SXBJe:

Благодаря многолетнему опыту и статусу поставщика высшего класса, Wuxi JACK имеет наши Краевой фрезерный станок  оснащен множеством уникальных и полезных групп функций.Такой как:

1. Система подачи и выгрузки металлической пластины с гидравлическим приводом для кромкофрезерного станка:

1) Возможно, вы знаете, что стальные листы, обрабатываемые на кромкофрезерном станке, обычно имеют большие размеры и большой вес: длина до 18 м, толщина до 80 мм или даже 160 мм, вес от нескольких тонн до десятков тонн.Таким образом, обращение с ним трудоемко, трудоемко и опасно;

2) Чтобы решить эту проблему для клиентов, компания Wuxi JACK успешно разработала автоматическую систему перемещения стальных листов с гидравлическим приводом.

Это уникальная функция кромкофрезерного станка Wuxi JACK.и уже много лет пользуется признанием клиентов: (Рис.6)

2. ЧМИ (человеко-машинный интерфейс) с точным управлением. Угол фрезерования на машине для изготовления сварочных канавок:

1) Обычно угол фрезерования регулируется вручную и контролируется с помощью угловой линейки.Это занимает относительно много времени и не так точно;

2) Сенсорный экран интерфейса HMI, разработанный Wuxi JACK для кромкофрезерного станка, обеспечивает очень точное и точное управление углом фрезерования:

Интерфейс сенсорного экрана HMI в Wuxi JACK экспортируется в Россию. Кромкофрезерный станок: (Рис.7)

Ф. Технические параметры Автоматического фрезерного станка для сварки кромок пластин серии Wuxi JACK XBJ и SXBJ:
