Гидравлический высокоточный станок для правки продольных двутавровых балок серии HJ

1. Назначение машины для правки продольных двутавровых балок серии HJ:
2. Некоторые особенности станков для правки продольных двутавровых балок серии HJ: Задача / Общая точка / Применяемая заготовка
3. Технический вид машины для правки продольных двутавровых балок серии HJ:
4. Принцип работы машины для правки продольных двутавровых балок серии HJ:
5. Практические рекомендации для станков для правки продольных двутавровых балок серии HJ

штат:
Количество:



1.     Назначение машины для правки продольных двутавровых балок серии HJ:

Гидравлический автоматический станок для продольной правки двутавровой балки серии HJ предназначен для правки деформации двутавровой балки вдоль ее продольное направление вместо фланца: (Рисунок 1)

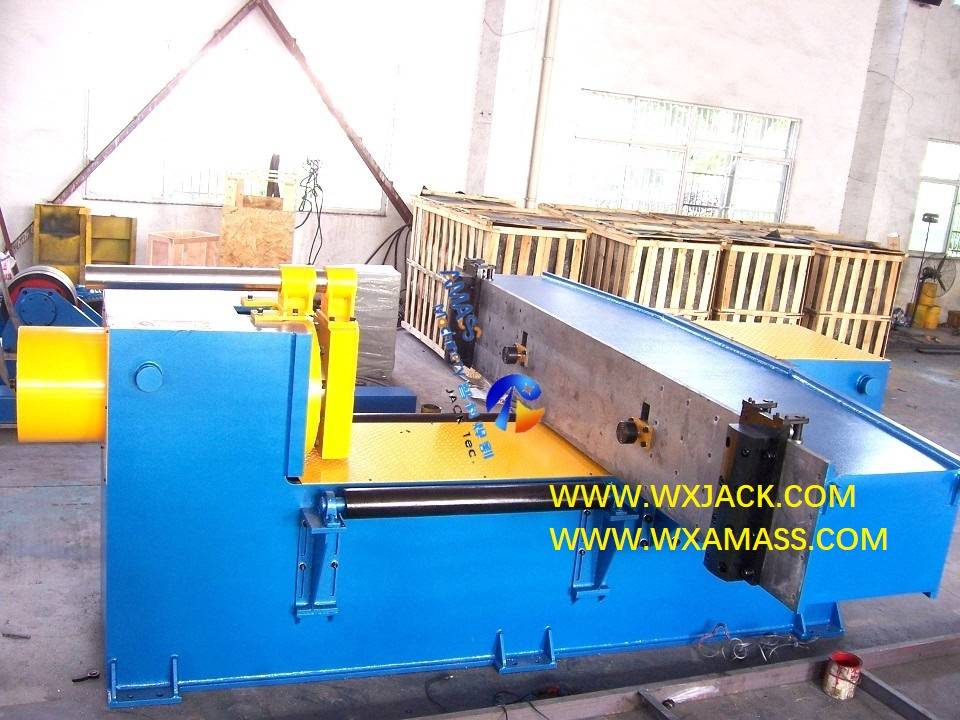

Рис. 1. Машина для продольной правки двутавровых балок.

2.     Некоторые особенности машины для правки продольных двутавровых балок серии HJ:

1)      Задача машины для продольной правки серии HJ:

Это группа продуктов, отличающаяся от предыдущего раздела станков для правки двутавровых балок с вертикальным положением заготовок серии HYJ/YTJ/WJ, относящаяся к основной категории станков для правки двутавровых балок, которая предназначена для правки деформации полки двутавровой балки вдоль поперечного сечения: (Рис.2)

Рис. 2. Машина для правки двутавровых балок

2)      Общая точка с машиной для правки двутавровых балок серии HYJ/YTJ/WJ

Единственная общая точка гидравлической продольной машины для правки двутавровых балок серии HJ с Машина для правки двутавровых балок серии HYJ/YTJ/WJ лежит в его заготовке: сварка двутавровой балки после дуговой сварки под флюсом;

3)      Применяемая заготовка продольно-правильного станка серии HJ:

а)       Заготовка этого оборудования для правки продольных двутавровых балок не ограничивается сваркой двутавровых балок.КОРОБОЧНАЯ балка, профильная сталь и другие элементы конструкции также могут быть выпрямлены по длине на этом оборудовании;

б)      С этой точки зрения, оборудование имеет другое название «Машина для продольной правки конструктивных элементов» или «Машина для продольной правки стальных профилей».

3.     Технический взгляд на станок для правки продольных двутавровых балок серии HJ:

1)      Эта группа продуктов серии HJ Станок для правки продольных двутавровых балок имеет гидравлический привод;

2)      Существует четыре модели стандартной продукции с этой машиной для продольной правки, которая классифицирует оборудование по грузоподъемности гидравлической системы:

300 тонн / 200 тонн / 100 тонн / 20 тонн --- Например, автоматическая машина для правки продольных двутавровых балок HJ300 относится к усилию правки 300 тонн.

4.     Принцип работы машины для правки продольных двутавровых балок серии HJ:

Чтобы получить иллюстрацию принципа правки станка для правки продольных двутавровых балок серии HJ, пожалуйста, ознакомьтесь с чертежом и изображением, сделанным вручную, как показано ниже:   (Рис.3,4)

Рис. 3. Машина для правки продольных двутавровых балок    Рис. 4. Машина для правки продольных двутавровых балок 24

1)      Сделанный вручную эскиз представляет собой вертикальный вид процесса правки продольной машины для правки двутавровых балок;

2)      На фото продольно-правильный станок, вид сбоку;

3)      Исполнительный узел по процессу правки Пункт 3, прессующий узел с приводом от гидравлического масляного цилиндра;

4)      Пункт 1 и Пункт 2 являются принудительными единицами в машине для правки продольных двутавровых балок, и расстояние между двумя точками можно регулировать в зависимости от размера и состояния прогиба двутавровой балки;

5)      С учетом трех точек этот сегмент двутавровой балки выпрямляется на машине для правки продольных двутавровых балок;

6)      Таким образом сегмент за сегментом выпрямляется вся длина двутавровой балки.Это не непрерывный процесс выпрямления.Таким образом, у этой гидравлической продольной машины для правки двутавровых балок нет параметра «Скорость правки».

5.     Полезное правило для станков для правки продольных двутавровых балок серии HJ

Как заявление,

1)     Когда мы разработали эту серию автоматических станков для правки продольных двутавровых балок много лет назад, они были разработаны с учетом того, какой тоннаж он может доставить на выпрямленную двутавровую балку для каждой модели;

2)     Вот почему эта серия машин для правки двутавровых балок не имеет модели, интуитивно понятной для применимого размера двутавровой балки;(Так же, как Машина для правки угловой стали серии ASM, для получения подробной информации, пожалуйста, проверьте соответствующий раздел продукта на веб-сайте);

3)     Потому что, по сути, машина для правки продольных двутавровых балок серии HJ больше похожа на пресс;

4)        Чтобы помочь клиентам найти наиболее подходящую модель для их нужд, у нас есть правило  Примерный диапазон размеров двутавровых балок, соответствующих каждой модели гидравлической продольной машины для правки двутавровых балок серии HJ.Это просто для справки, чтобы помочь клиенту определить приблизительный диапазон машины.Для конкретных условий, включая марку стали двутавровой балки, изгиб двутавровой балки и т. д., их следует более подробно изучить для каждого клиента;

5)        Для получения эмпирических данных о соответствии между тоннажем автоматической продольной машины для правки двутавровых балок серии HJ и подходящим размером двутавровой балки см. следующий раздел HJ300 Гидравлический станок для правки продольных двутавровых балок.
