HGK20 Шесть краевых стержня сварки сварки с регулировкой свинцового вида

A.  Использование HGK20 Шесть краевых стержней. Руководитель сварки сварки:

1. Функция: этот специальный дизайн и созданный сварки роликового слоя предназначены для проведения внешней окружности на цилиндрических деталях с весом до 20 тонн, на верхнем уровне синхронизации и точности;

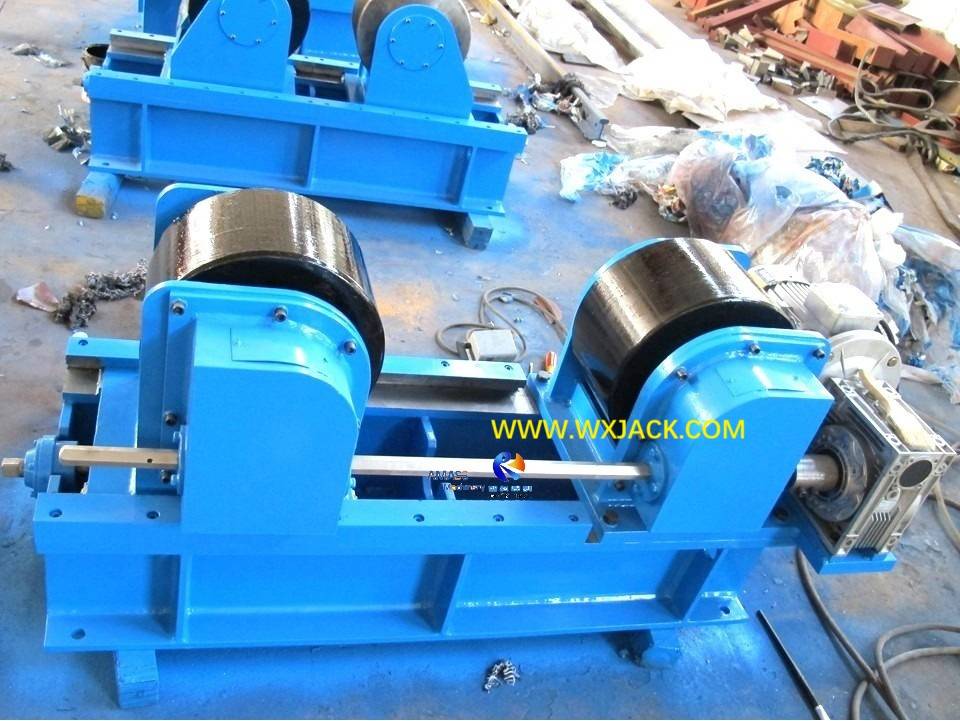

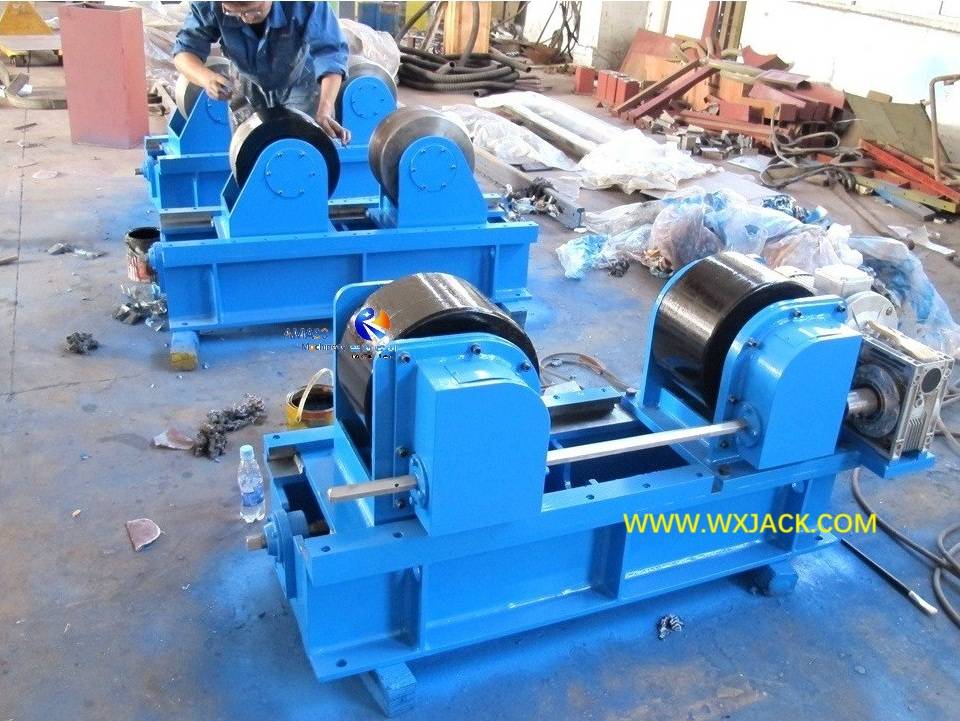

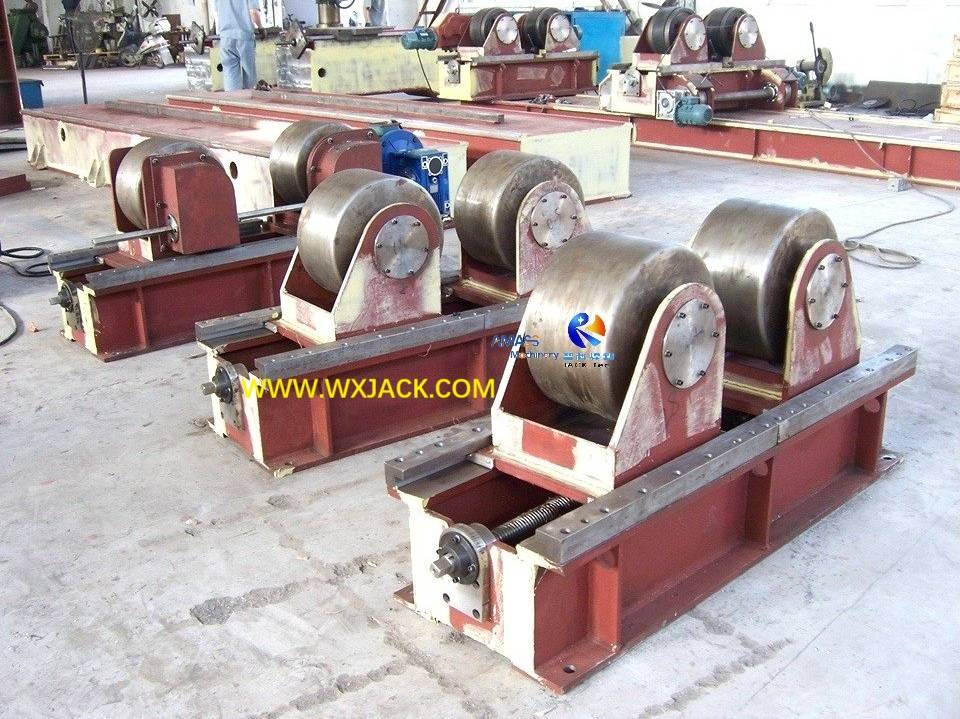

2. Дизайн эскиза на wuxi jack hlk20 модели 20 тонн. Струйная емкость Свидец. Регулирующий ролик сварного шва: ( Рис.1 )

B.   Композиция и принцип работы HGK20 Свидевательного сквозного кровати сварки:

1.   Общее составляет HGK20 , регулирующий высокую точную сварку ротатор:

Это 20 -тонное сварочное оборудование для нагрузки состоит из:

1)   1 комплект сварного роликового кровати сегмента вождения;

2)   2 комплекта сварки -роликового слоя сегмента последователей;

3)   ручное управление перемещаемого вида -вида;

4)   Система электрического управления;

2.  Регулировка пути в HGK20 Свидец. Регулирующий ролик сварного шва:

1)  Окруженный угол:  с целью адаптации для вращения заготовки различных диаметров центральное расстояние между двумя кусочками сварного ролика поворотного ролика вручную регулируется вручную, устанавливая хороший контакт между заготовкой и роликом сварного шва, обеспечивая окружающий угол заготовки в диапазоне 45 ~ 110 °.;

2)  для двух частей сварного ролика на сегменте сварки роликового слоя приводящего ведущего, один из них имеет фиксированный тип, а другой можно модулировать его горизонтальное положение посредством ручного поворота на ручном воше свинцового винта;

3. Режим вождения в HGK20 -винном винном винном винном вине.

1)   В течение рабочего периода вращение двух групп ролика сварного шва сварного шва приводится в движение с помощью редуктора двигателя, приводящегося с кусочком высокой прочности с точным шестью краевыми стержнями (откуда взялось название шестикратного сварка с стержней);

2) в фазе вращения заготовки обе стороны передается червячным механизмом, что делает высокий точный ролик сварного шва в непрерывное и бесконечное вращение и, в свою очередь, ведущая заготовка в вращение;

4.  Работа hgk20 -кадровую сварку сварки HGK20 :

1)  Скорость сварки:  линейная скорость вышеупомянутого заготовки контролируется беспрепятственным (непрерывно) с помощью инвертора переменного тока, в диапазоне 100 ~ 1000 мм/мин., Модулируемые на основе технологии сварки на месте;

2) для перемещения и перемещения этого сварочного оборудования в постаменте сварного роликового слоя имеются специальные цели, поднимающие отверстия;

5.  Сварная сварная ролика в сварке HGK20 .

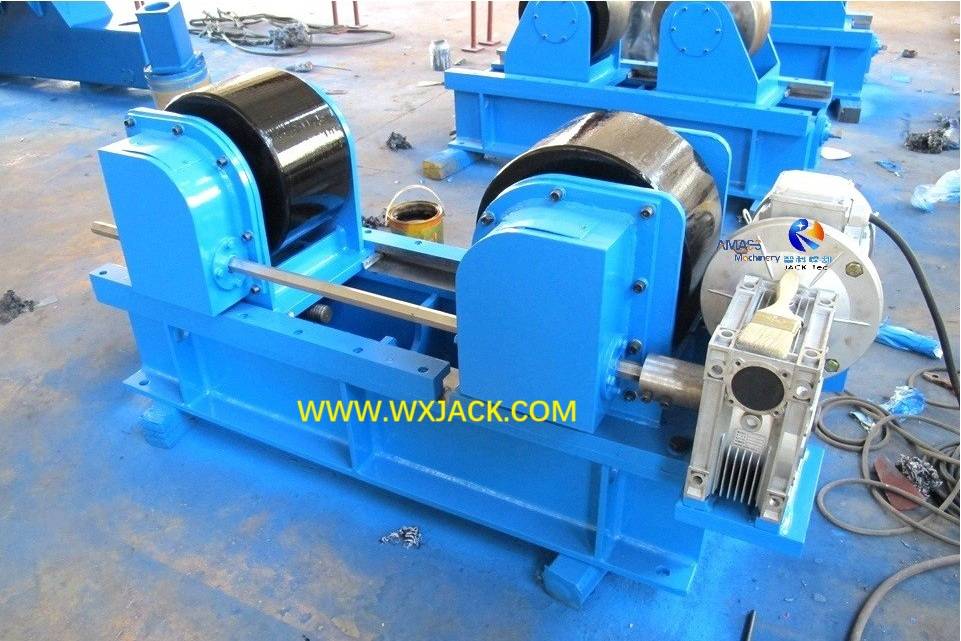

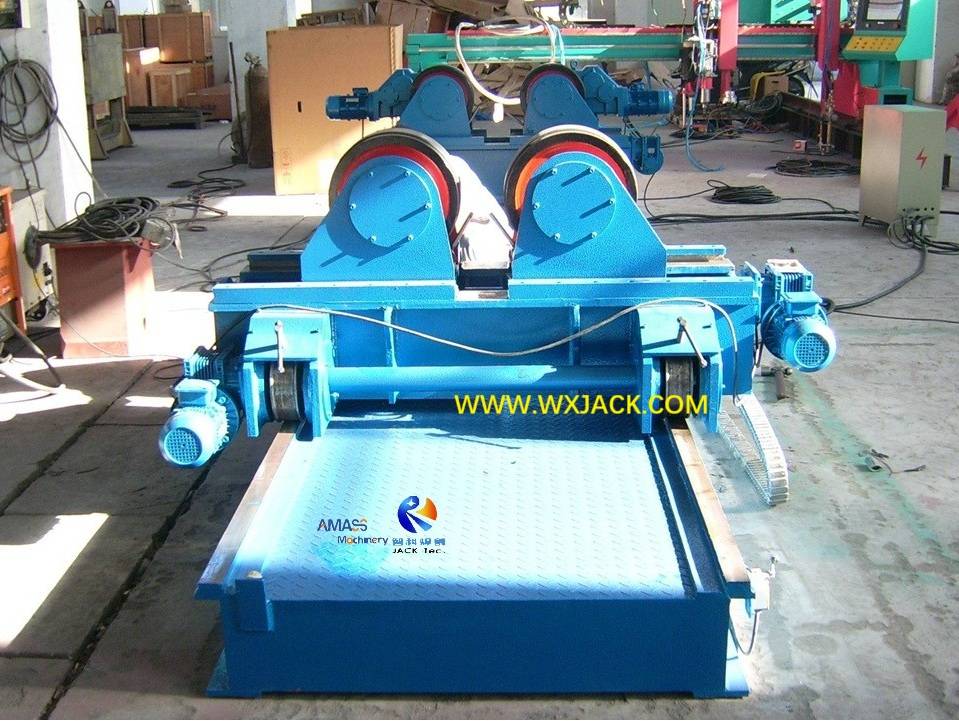

1)  Материал и производительность: ролик сварного сварного шва полностью металлический тип, с сильными точками хорошей твердости, сопротивлением давлению, доказательством истирания и долгое время с использованием жизни: ( Рис.2 )

2)  Размер: ролик сварного шва имеет диаметр Ø350 мм, ширина с боковой стороны 200 мм, которые применимы для удержания стальной трубы диаметром в диапазоне Ø220 мм ~ Ø600 мм.

C.  Технический вид на HGK20 Свидец. Регулирующий ролик сварного шва:

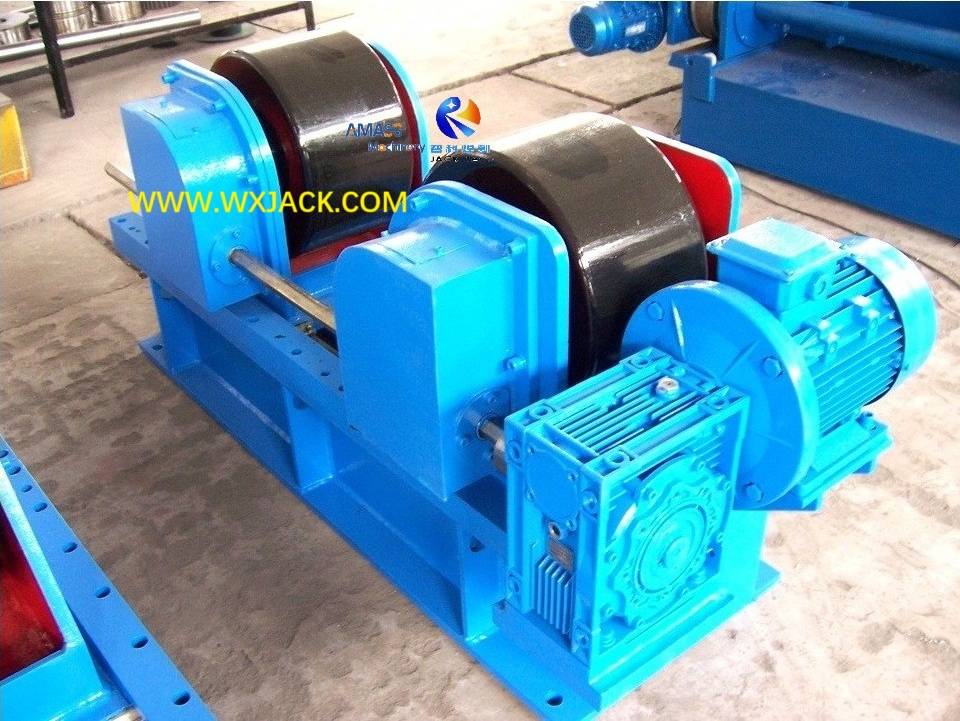

1.   1 ^{-ступенчатый} редуктор моторного двигателя:

Основным редуктором двигателя, оснащенным этой серией высокой точной регулируемой сварки сварки, является редуктором червячного зубчатого колеса , по сравнению с редуктором циклоидного зубчатого колеса в обычном стандартном регулирующем сварке для сварного русла HGK . Он имеет лучшую производительность теплового излучения;

2.  Возобновляйте передачу в hgk20 высокой точной сварки роликового слоя:

Таким образом, трансмиссия находится в форме восстановителя червячного зубчатого колеса, управляющего еще одним набором редуктора червячной передачи, составляя 2 стадии редуктора червяки;

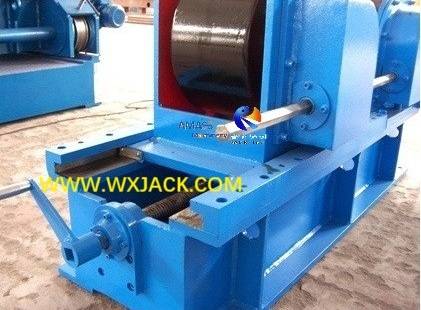

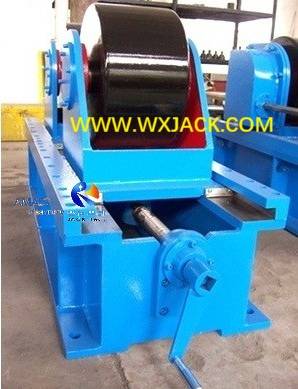

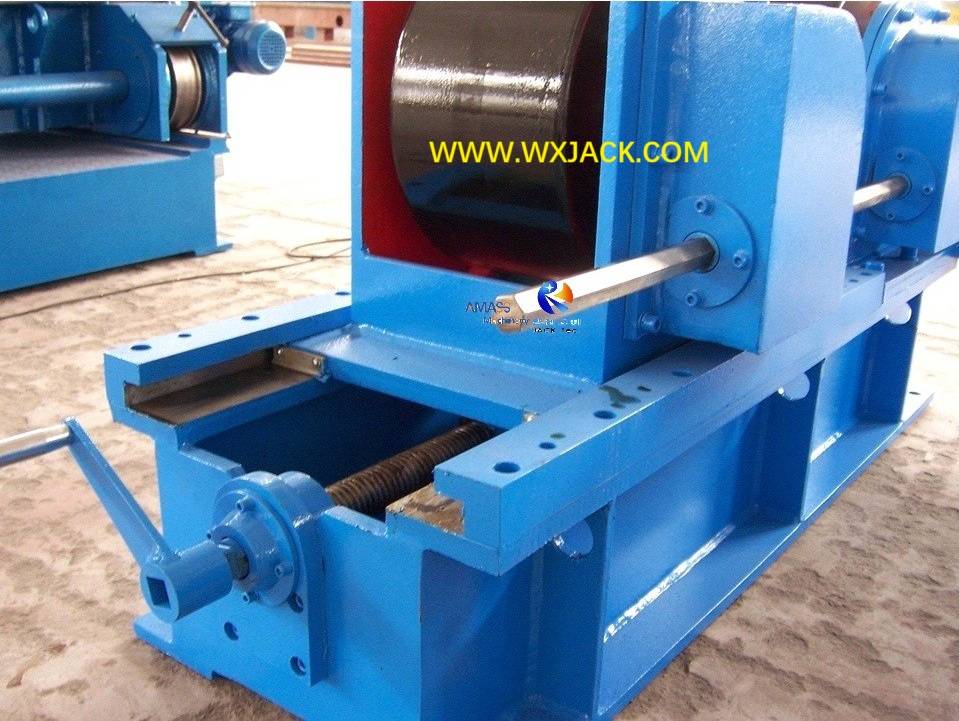

3.  Ручке стержня для поворота свинцового вина в HGK20 Высокий точный ротатор сварки: Вид закрытия:

( Рис.3 )

Ручная работа по эксплуатационной ручке в этом высокопроизводительном сварке для сварного шва заменяет маховик в обычных моделях моделей HGK серии HGK, которые способствуют более крупному крутящему моменту поворота, что делает процесс регулировки более эффективным;

4. Дополнительные ноты на кровать HGK20 Свидец.

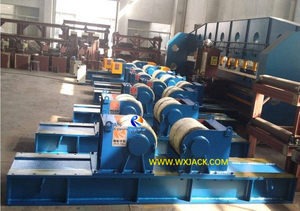

1)  Для введения в версию высокой точной версии в моделях HLK серии Bolt, пожалуйста, проверьте раздел продукта 'HLK Anti-Drifting and Traving Регулируемый ротатор сварки с помощью болта ';

2) Для введения в сварку сварки с помощью серии сварки, пожалуйста, проверьте раздел продукта 'Средний уровень загрузки HGZ серии серии саморегулирующихся сварки ротатора '.

D. Технические параметры hgk20 , регулирующего сварку сварки HGK20:
