Крупногабаритная многофункциональная поперечная сварка колонны и стрелы

1. Применение сварки большого размера и бум:

1) Порог: когда вертикальный ход стрелы равен или превышает или превышает 5000 мм, что означает, что диаметр заготовки составляет  φ 5000 мм или плюс, соответствующий сварочный манипулятор принадлежит к моделям большого размера сварочного оборудования;

2) Техническая сложная точка: такая же, как и стальная структура, стальная структура, фрезеровая машина , увеличение общего размера и рабочего хода сварного шва -манипулятора приводит к вызову при проектировании/ изготовлении/ доставке этого большого размера сварочного механизма, как показано, как показано, как показано. В прикрепленных и ниже фотографиях:

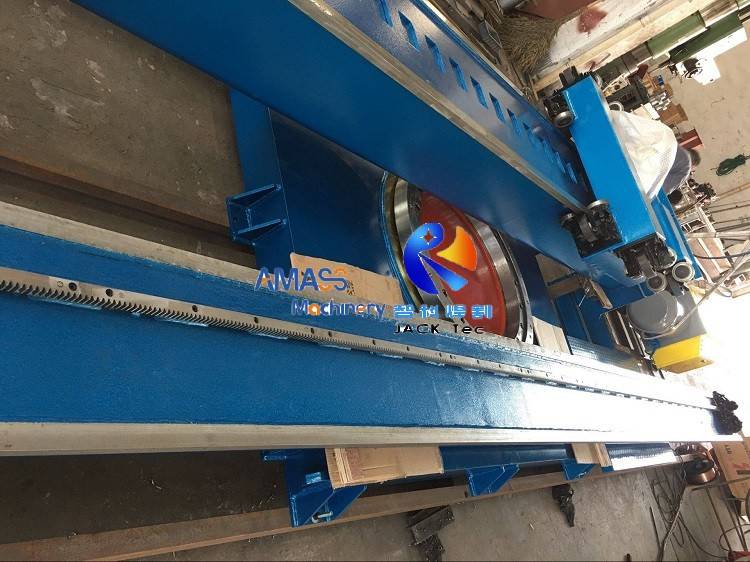

Подготовьте отгрузку крупного модели Wuxi Jack Model LHZ5050  Манипулятор: ( Рис.1 )

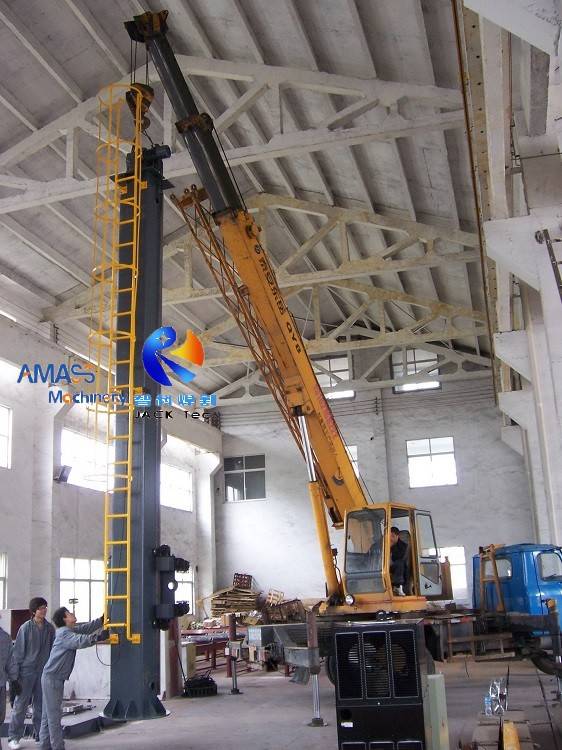

Эффекты на LHZ6060 Большой сварной шва -манипулятор на мастерской Wuxi Jack:  ( Рис.2 )

2. Механические особенности тяжелого сварки больших размеров: манипулятор:

1) Встрельный кусок вертикального колонны и горизонтальной стрелы, большой модели Wuxi Jack .

Показано, как указано выше, чтобы полностью гарантировать достаточную прочность и целостность крупного сварочного механизма, его квадратная колонка поперечного сечения и бум являются интегральными частями, а не соединены вместе;

2)   Перекрестные слайды, мотор и противовеса Wuxi Jack сварки большого размера и бум:  ( Рис.4 )

а)   Показано, как указано выше, поперечные слайды тяжелого сварного шва -манипулятора отличаются от моделей световой службы, которые более крепкие;

б) двигатель установлен в нижней части стойкой колонны, а не сверху, чтобы уменьшить общую высоту крупного модельного сварочного оборудования, что делает сварочный механизм более стабильным;

c) Контрюль связан с цепью и звездочкой, что делает баланс всего набора больших сварки оборудования для манипулирования сваркой;

3) Модель с движущими средствами на большие расстояния  Wuxi Jack LHZ5050

В условиях большинства эти крупные тяжелые сварочные машины применяются в виде движущегося типа, чтобы сделать удобное изготовление на партии резервуаров подряд, как показано в вышеперечисленном;

4) Пешеходный проход, доступный как для горизонтальной стрелы, так и для вертикальной колонны в Wuxi Jack Большой размер тяжелой сварки манипулятора:  ( рис.6 )

Показано как указано выше, обширный охват рабочих областей масштабного оборудования для манипулирующего оборудования для сварки большого размера нуждается в рабочем персонале, чтобы получить доступ к его компонентам, сборкам и деталям с удобным и простым способом.

3. Применимый режим сварки для тяжелой сварочной колонны и бум большого размера:

1)  Теоретически все режимы сварки могут быть оборудованы в сварку большого размера:

- Пила (погруженная дуговая сварка);

- GMAW (газовая металлическая сварка);

- ₂ сварка газовой экранированной газы;

- Тиг;

- Миг;

- Маг;

- ESW (сварка электросвечений)/ Стрипная облицовка ...

2)  В практических условиях , потому что большинство большинства цилиндров, которые будут сварены в колонке большого размера и оборудовании сварки из бум сварка, пила готовая сварка и видел облицовка полоса;

3) На наличие технических функций, пожалуйста, проверьте раздел продукта ' Пила Cross Slides Column и Boom Manipulator  Weling Machine '

Wuxi Jack LHZ5050 Большая модель работает на зарубежном сайте клиента: ( Рис.7 )

4)  Другие подходящие рабочие режимы в многофункциональном сварке большого размера.

1) Манипулятор сварного шва для поперечного скольжения не ограничивается операцией сварки, а также более доступной операцией: выталкивание углеродной дуги/ измельчение/ полировка/ рисование/ тестирование и т. Д. Это делает оборудование многофункциональным и универсальным;

2) По этой причине, когда он проводит запрос на эту универсальную сварку манипулирующей машины, клиент должен обозначить ожидаемые типы эксплуатационных голов, которые будут оснащены в сварочное оборудование.

4. Технические требования к многофункциональной сварной колонке и бум с большим размером:

1)  Точность позиционирования : когда это необходимо, чтобы многофункциональный сварочный манипулятор работал в координации с другим сварочным оборудованием (особенно сварки, ротатор сварки, сварочный робот и т. Д.) Сварная техника для сварки должна быть оправдана и прояснена;

2)  Общение интерфейса  с другим сварочным оборудованием:

Для получения плавной и эффективной связи между сварочным манипулятором и оставшимся сварочным оборудованием, интерфейс связи должен быть расположен в системе электрического управления группой машин;

3)  Видеомонитор : чтобы иметь полное управление процессом сварки, особенно при работе на заготовке с малым диаметром или другими причинами, которые приводят к трудному прямому доступу при мониторинге сварки в сварке, полезный видеомонитор был лучше оснащен:

Видеомонитор, который будет оснащен в Wuxi Jack Welding Manipulator: ( Рис.8 )

5. Технические параметры крупного размера тяжелого сварочного манипулятора:
