Ручной сварочный манипулятор с вращающейся тележкой LHZ для легкой передвижной тележки

1. Краткое описание рабочих характеристик легкого ручного вращающегося сварочного манипулятора:
2. Структура и состав легкой ручно-поворотной подвижной сварочной колонны и стрелы:
3. Основные стандартные компоненты сварочной колонны и стрелы:
4. Дополнительный сварочный блок в сварочном манипуляторе:
5. Привод и трансмиссия сварочной колонны и стрелы:
6. Технические параметры легкого ручного вращающегося сварочного манипулятора:

штат:
Количество:

1.   Краткое описание рабочих характеристик легкого ручного передвижного сварочного манипулятора Revolve:

1) Дополнительные функции:   Легкая обязанность Сварочный манипуляторr В этом разделе продукта, по сравнению с ранее представленными двумя типами фиксированной базы: стационарным ручным вращающимся сварочным манипулятором и стационарным вращающимся сварочным манипулятором с электродвигателем, добавлена ​​возможность перемещения по рельсам, приводящимся под двигателем;

2) Благодаря этой дополнительной степени свободы, такой Сварочное оборудование Это своего рода подвижная сварочная колонна и стрела.Как видно из прилагаемой основной фотографии и ниже, машина имеет тележку, движущуюся по параллельным рельсам:

Моторизованная тележка переезда  Сварочная колонна и стрела: (Рисунок 1)


Рис. 1. Перемещение сварочного манипулятора. Сварочная колонна и стрела 1- IMG_1118.



2. Структура и состав легкой ручно-поворотной подвижной сварочной колонны и стрелы:

1) Типичная структура Комплект передвижного сварочного манипулятора с поперечными направляющими можно увидеть на рисунке ниже:

Эскиз конструкции привода двигателя  Сварочная колонна и стрела: (Рис.2)


Рис.2. Структура сварочного манипулятора.

2) Судя по приведенному выше эскизу и прилагаемым фотографиям, комплект классического автоматического подвижного сварочного манипулятора собран в виде модульной сборки;

3) Рабочие части любого комплекта Сварочного Манипулятора можно разделить на 2 группы стандартные и дополнительные.Из них стандартные элементарные узлы незаменимы для комплекта сварочного манипулятора с поперечными направляющими, составляющего основу сварочного оборудования;

4) Дополнительные функции: Между тем, дополнительные функциональные блоки превращают это сварочное оборудование в более мощное, универсальное и специальное сварочное оборудование.Например, Сварочный манипулятор с ленточной наплавкой.




3. Основные стандартные компоненты сварочной колонны и стрелы:

1) Механическое основание сварочного манипулятора:

Это основа для этого типа сварочного оборудования, включая стационарную станину для сварочного манипулятора с фиксированным основанием и передвижную тележку для передвижного сварочного манипулятора;

2) Вертикальная колонна в сварочной колонне и стреле:

Это устройство имеет фиксированный режим подъема и горизонтального перемещения, а также вращающееся в ручном или моторном режиме привода;

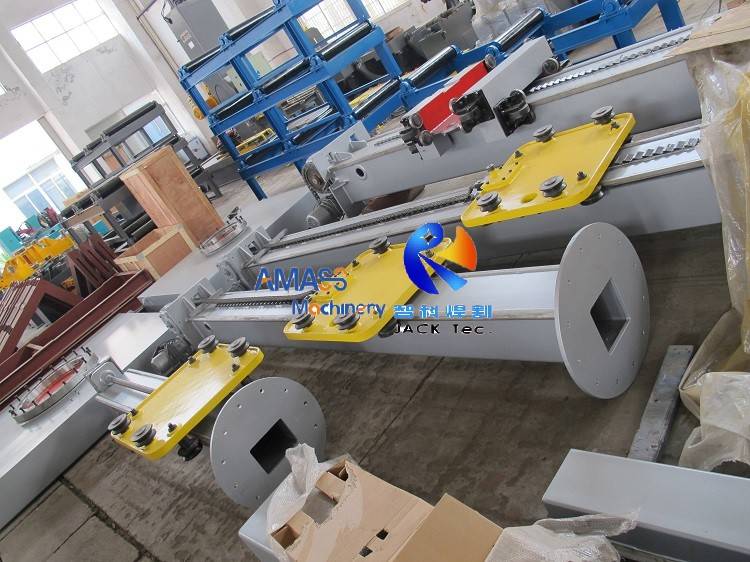

3) Горизонтальная стрела в сварочной колонне и стреле:

Это рабочая рука в любом наборе сварочного манипулятора с возможностью перемещения как по оси X, так и по оси Y вверх и вниз;

4) Поперечные направляющие сварочного манипулятора:

Другое название поперечных направляющих – седловидные.В эксплуатации Сварочная колонна и стрелаОн играет роль шарнира и шарнира для изменения положения сварочной горелки;

5) Поворотная опора для вращения колонны в сварочной колонне и стреле:

Это часть сварочной колонны и стрелы, переданная на аутсорсинг, обеспечивающая точное, стабильное и плавное вращающееся позиционирование колонны в течение рабочего периода;

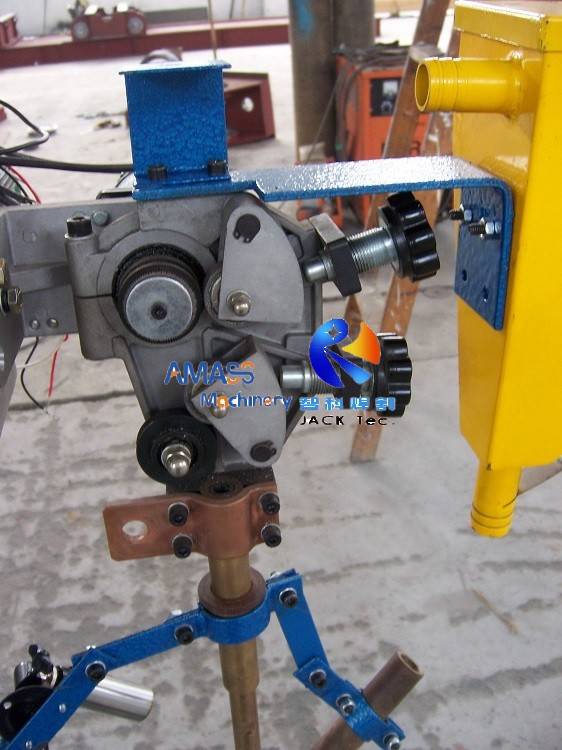

6) Сварочный агрегат в сварочном манипуляторе:

Это незаменимая рабочая ячейка в любом сварочном оборудовании, включая сварочную горелку и источник сварочного тока;

7) Установка рекуперации сварочного флюса SAW в сварочной колонне и стреле:

Это уникальная конфигурация сварочной колонны и стрелы SAW, включающая бункер для флюса, машину для переработки флюса, трубку для подачи флюса и т. д.



4. Дополнительный сварочный блок в сварочном манипуляторе:

Эта группа гарантирует плавную и удовлетворительную сварку на сварочной колонне и стреле.Относится к дополнительным агрегатам, но выбирается заказчиками по большинству условий, в том числе:

1) Блок отслеживания сварного шва в сварочном манипуляторе:

На сварочной горелке сварочного манипулятора имеется лазерный генератор, который указывает фактическое положение сварочной горелки во время сварки: правильное положение или смещенное;

2) Видеомонитор в сварочной колонне и стреле:

функция: Это особенно полезно, когда сварочная колонна и стрела выполняют внутреннюю сварку по окружности внутри трубы: горизонтальная стрела выдвигается в трубу, видеомонитор может предоставлять информацию в режиме реального времени о том, что происходит внутри трубы заготовки:

Видеокамера применяется в  Сварочная колонна и стрела: (Рис.3)


Рис. 3. Сварочная колонна и сварочный манипулятор стрелы 1.

б) Другое сварочное оборудование, использующее это устройство, Машина для внутренней сварки больших труб;

3) Узел наплавки полосы в сварочном манипуляторе с наплавкой полосы:

Это уникальная конфигурация в режиме встроенной сварки сварочной колонны и стрелы.



5.   Привод и трансмиссия сварочной колонны и стрелы:

1) Горизонтальное движение горизонтальной стрелы в сварочном манипуляторе:

Это направление предполагает сварочный процесс.Он приводится в движение мотор-редуктором и передается с помощью зубчатой ​​передачи и стойки, что делает сварочный манипулятор высокоточной сварочной колонной и стрелой;

2) Горизонтальное подъемное движение стрелы в сварочной колонне и стреле:

С приводом от мотор-редуктора.Что касается передачи, то для легкого сварочного манипулятора, представленного в предыдущем продукте, она осуществляется посредством ходового винта;Для Сварочный манипулятор для средних и тяжелых условий эксплуатации, это с помощью цепной звездочки;

3) Тележка с электроприводом передвижного сварочного манипулятора:

Привод и передача с помощью мотор-редуктора, постоянная скорость 1700 мм/мин.для легкого сварочного манипулятора и 2000 мм/мин.для средних и тяжелых условий эксплуатации Сварочная колонна и стрела.



6. Технические параметры легкого ручного вращающегося сварочного манипулятора:


Стандартная колонна для легких условий работы LHZ. Ручная вращающаяся передвижная сварочная колонна и стрела.

Модель

LHZ

2×2

LHZ

2.5×2,5

LHZ

2.5×3

Ход стрелы по вертикали вверх и вниз (мм)

2000

2500

2500

Ход стрелы по горизонтали (мм)

2000

2500

3000

Скорость вертикального подъема и опускания стрелы   (мм/мин.)

1000

Скорость горизонтального выдвижения стрелы   (мм/мин.)

120 ~ 1200

Мин.Расстояние между нижней частью стрелы и рельсом

Верхняя поверхность (мм)

740

Макс.Загрузка на переднем конце стрелы (кг)

80

Колонка вращается

Ручной, фиксируется рычагом или пневматическим цилиндром.

Скорость перемещения тележки (мм/мин.)

1700, фиксированный

Внутренний пролет тележки (мм)

1000
