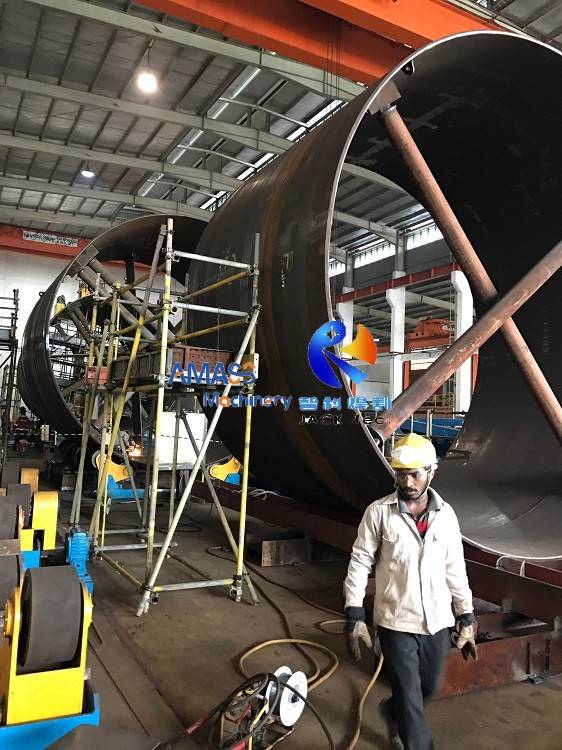

1) Прилагаемая и ниже небольшая фотография дает представление о том, как работает сверхмощный сварочный манипулятор в мастерской заказчика: (Рисунок 1)
Закладывались танки большого диаметра. Сварочный вращатель в ряд.При перемещении подвижного сварочного манипулятора по рельсам резервуары могут быть укомплектованы сваркой наружных и внутренних продольных и кольцевых швов.Это типичный Сварочный центр применяется в нефтехимической промышленности;
2) В таких сценариях вращение столбца происходит нечасто.Таким образом, это Сварочное оборудование для тяжелых условий эксплуатации производится с ручным вращением.
1) Сварочная колонна и стрела для тяжелых условий эксплуатации из этого раздела продукции оснащены подвижной тележкой.По сравнению с Стационарный сварочный манипулятор, передвижная тележка конфигурации чаще встречается в применении этого сверхмощного сварочного оборудования для резервуаров;
2) В качестве справки ниже приведен черновой эскиз комплекта сверхмощного подвижного сварочного манипулятора LHT: (Рис.2)
1) Механическая система Сварочный манипулятор модели LHZ в основном состоит из вертикальной колонны, горизонтальной стрелы, суппорта с поперечными салазками и движущейся тележки;
2) Подъемный двигатель стрелы установлен в верхней части колонны, который перемещает стрелу вверх и вниз с передачей цепной звездочки, чтобы регулировать положение сварки в сварочном центре;
3) Подъемный двигатель устанавливается в сварочную колонну и стрелу тормозного типа, что гарантирует точное и надежное позиционирование стрелы при остановке, а также предотвращает скрытый риск проползания в период работы оборудования для сварки резервуаров;
4) Подшипник поперечного ролика: Нижняя часть вертикальной колонны собрана в подвижную тележку с помощью поперечного роликового подшипника (поворотная опора), приводящего вращение стрелы в горизонтальной плоскости, выполняющего подгонку и сварку нескольких заготовок за один раз, в этом наборе удобной сварочной колонны и Бум: (Рис.3)
а) Стрела крепится к колонне через седло, совершая ее плавное вертикальное и горизонтальное перемещение.Передняя часть стрелы оснащена поперечными салазками с электроприводом сварочной горелки, а ее конец оснащен катушкой с проволокой, обеспечивающей баланс сварочного манипулятора;
б) Сварочная проволока соединяется со сварочной горелкой посредством проволоки, линейной на сварочном кронштейне.Таким образом, формирование вспомогательного сварочного подразделения Сварочного центра;
В качестве примера возьмем SAW (дуговая сварка под флюсом, которая чаще всего используется в оборудовании для сварки резервуаров):
1) Источник питания ПАВ: Дополнительный бренд: Швеция ASAB/США Lincoln/китайский HUAYUAN;
2) Устройство подачи проволоки SAW: Оснащен источником сварочного тока;
3) Блок восстановления флюса: китайский LianTong;
4) Блок отслеживания сварочного шва: опционально, китайский I&D;
5) Видеомонитор: Когда сварочная колонна и стрела выполняют внутреннюю сварку внутри заготовки цилиндра малого диаметра, доступ к которой затруднен;
1) Система управления этого сварочного центра, сочетающая в себе сварочный манипулятор и сварочный вращатель, представляет собой единый стиль, в основном состоящий из панели управления, панели управления, пульта дистанционного управления и интерфейса с перечисленными выше сварочными аппаратами, а также с другим сварочным оборудованием;
2) Марка компонентов электрического управления, используемых в этом высококачественном сварочном центре, является известной, такой как SIEMENS, Schneider и т. д.;
3) Шкаф управления пыленепроницаемый и вентилируемый, IP40.
Стандартная колонна LHZ с ручным вращением Передвижная тележка Сварочная колонна и стрела для тяжелых условий эксплуатации | |||||
Модель | LHZ 5×5 | LHZ 5×6 | LHZ 6×6 | LHZ 7×7 | LHZ 8×8 |
Вертикальный ход стрелы (мм) | 5000 | 5000 | 6000 | 7000 | 8000 |
Горизонтальный ход стрелы (мм) | 5000 | 6000 | 6000 | 7000 | 8000 |
Скорость вертикального перемещения стрелы (мм/мин.) | 1000/ 1500 (для 7×7 и выше) | ||||
Скорость горизонтального перемещения стрелы (мм/мин.) | 120 ~ 1200/ 80 ~ 1000 (для 7×7 и выше) | ||||
Мин.Расстояние между нижней частью стрелы и рельсом Поверхность (мм) | 740 ~ 1180/1300 (для 5x6 и выше) | ||||
Макс.Нагрузка на передний конец стрелы (кг) | 200 | 500 | 400 | ||
Путь вращения колонны | Ручной и запирается рычагом или пневмоцилиндром | ||||
Скорость движения тележки (мм/мин.) | 2000 | ||||
Внутренний пролет тележки (мм) | 1730 | 2000 | 2500 |
