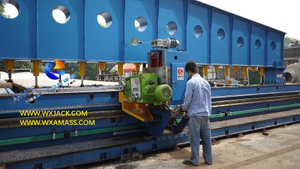

Универсальный фрезерный станок с одной фрезерной головкой XBJ-9

A. Особенности, принцип работы и применение универсального фрезерного станка Wuxi JACK серии XBJ:

1. Специальность: Кромкофрезерный станок является одним из самых ярких и выгодных продуктов нашей компании.Это семейство продуктов, поставляемое Wuxi JACK, уже много лет занимает лидирующие позиции в отрасли и на рынке, включая проектирование, производство и доставку;

2. Принцип работы универсального фрезерного оборудования XBJ:

1) Станок для снятия фаски с пластин использует теорию высокоскоростного фрезерования, поставляемого с торцевым лезвием, с высокой точностью создавая различные типы сварочных канавок на краях металлической пластины заготовки;

2) Скосы на станке для снятия кромок включают прямую кромку/наклонную кромку/U-образную форму и т. д., как показано на рисунке ниже: (Рисунок 1)

3) Материалы металлической пластины, края которых могут быть скошены на этой машине для снятия кромок, включают средне- и низкоуглеродистую сталь, нержавеющую сталь, алюминий.и т. д.;

4) Образцы пластины из углеродистой стали с фрезерованной кромкой, изготовленной на станке для снятия кромок Wuxi JACK: (Рис.2)

3. Применение универсального станка для снятия кромок пластин серии XBJ:

1)Edge фрезерный станок относится к оборудованию общего назначения.В производственных отраслях, где существует потребление металлического листа, особенно стального листа, используемого для производства конечного продукта, для которого сварка является необходимым этапом процесса, существует спрос на этот кромкофрезерный станок общего назначения;

2) Например, котельные, сосуды под давлением, нефть, электроэнергия и т. Д. В зависимости от размера заготовки каждая модель оборудования для фрезерования кромок имеет свою нишу на рынке.

B. Классификация универсальных станков для снятия кромок с пластин серии XBJ:

В зависимости от характеристик стального листа и сценария применения, существует несколько типов универсального станка для снятия фаски с кромки листа различной конструкции на выбор клиентов:

1. Кромкофрезерный станок с портальной балкой:

1) Эта группа оборудования для фрезерования кромок предназначена для изготовления сварочных канавок на стальных пластинах среднего размера на средней скорости;

2) Диапазон размеров стальных пластин: толщина от 6 мм до 60 мм, длина от 3 до 18 м в целом;

3) Рабочая скорость фрезерования кромок регулируется инвертором;

4) Кромкофрезерный станок с одной головкой XBJ-9 относится к этой категории.Это станок для фрезерования кромок листового металла среднего размера с эффективным рабочим ходом 9 м.Другими словами, доступна для обработки стальных листов с макс.длина 9м;

5) Этот тип станка для снятия фаски с листа, благодаря его самому широкому применению, применимому для различных применений, называется «Универсальный станок для фрезерования кромок листа»;

2. Крупногабаритный кромкофрезерный станок подвижного типа: (Рис.3)

1) Оснащен сверхмощной фрезерной головкой мощностью 55 кВт. Фрезерный станок с подвижной пластиной имеет очень высокую скорость фрезерования кромок: примерно в 3-4 раза больше, чем у станков для фрезерования кромок первого типа;

2) Такая крупногабаритная машина для снятия кромок используется на производственной площадке нефтепроводов и трубопроводов;

3. Станок для снятия фасок с тележки или портативный станок для снятия фаски с плиты:

Этот тип компактного оборудования для фрезерования кромок предназначен для стальных листов небольшого размера и небольшой толщины для снятия фаски на средней скорости;

4. Зубофрезерные ножницы механического типа.: (Рис.4)

Использование роликовых ножниц, таких Зубофрезерный резак может делать канавки на узкой пластине с высокой эффективностью.

C. Возможности универсального фрезерного станка для обработки кромок листового металла XBJ-9:

1) Эта модель оборудования для фрезерования кромок имеет один комплект фрезерной головки мощностью 7,5 кВт и ее подвижную каретку, выполняющую задачу фрезерования кромок листа на протяжении самого длинного действительного хода 9 м на металлических листах;

2) Каретка для фрезерования кромок, которая перемещается вдоль станины станка или кромки стального листа для выполнения фрезерования кромок под сварку, приводится в движение двигателем с ЧРП (частотно-регулируемым приводом);

3) Заготовка плотно прижимается во время работы кромкофрезерного станка с помощью группы гидравлических домкратов;

4) Регулировка фрезы для точного управления вручную или с помощью двигателя в зависимости от назначения заказчика --- Положение подачи шпинделя и угол фрезы.

D. Технические параметры универсального фрезерного станка XBJ-9 для обработки кромок пластин:

Ниже приведены подробные технические параметры универсального станка для снятия кромок с одной головки XBJ-9:
