United Working SXBJ-4 Двойной головы листовой металлический фрезер

A. Использование и применение ручной фрезерной машины Sxbj-4 Стальной пластины :

1. Использование комбинированной машины SXBJ-4 листовой металлической пластины:

1) Это комбинированное оборудование предназначено для фрезерования на сварочных канавках на верхних/ прямых/ нижних краях стальной пластины и на обоих краях кончиков;

2) Типичные типы сварки канавки, вырубленные от модельной машины SXBJ-4 : ( Рис.1 )

2. Применение канавки Steal Plate Steel Plate Steel Plate

1) , как видно из прикрепленной первой фотографии и ниже, такая типа «Объединенная рабочая тандемная машина» применяется в крупномасштабной автоматической производственной линии;

2) Это причина, по которой у краевой фрезерной машины есть макс. Эффективный ход 4000 мм, спецификация 'Standard ' для автоматического оборудования, развернутого в производственной линии;

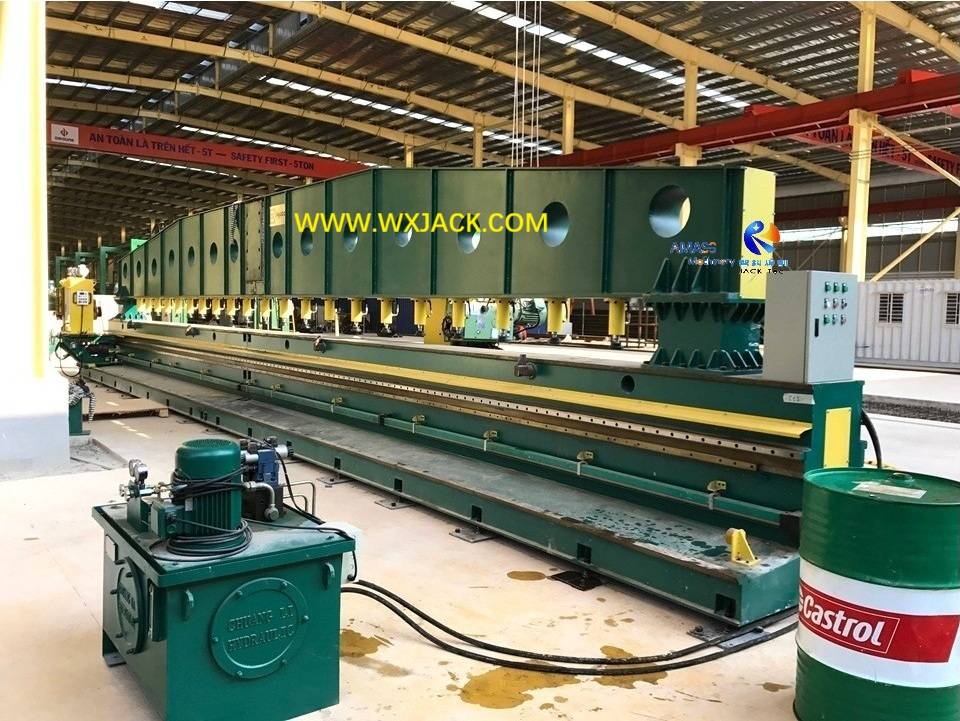

3) Другая перспектива обзора комбинированной тандемной машины SXBJ-4 : ( Рис.2 )

3. Оборудование, приложенное в производственной линии вместе с фрезерной машиной SXBJ-4 Стальной пластины:

1) Для этого конкретного бизнес -корпуса, помимо краевой фрезерной машины, в той же производственной линии есть другое сварное и резкое оборудование, произведенное Wuxi Jack:

A)  В начале производственной линии: CNC CG4000 CNC Cuttring Machine , 1 ^ST Рабочее оборудование для выполнения вырезания стальной пластины;

б) в средней части производственной линии: машина по округлой обнорке RH3000 , для раздувания и округления ребристого элемента пластины;

C) В конце сечения производственной линии: J28 Mainting Element Element Machine;

2) Все это оборудование окрашено в том же цвете, что и The United Work Sxbj-4 тандемная машина;

3) Конечным продуктом производственной линии являются квадратные поперечные балки больших размеров для производства порта.

B. Конфигурация и расположение на месте на фрезерной машине SXBJ-4 Стальной пластины :

Дизайн и разработка такого портного сделанного SXBJ-4 тандемной машины сосредоточена на удовлетворении сценария спроса и применения клиентов:

1. Спрос на сценарий применения стальной картинки с краем края :

1) В этом бизнес -кейсе оба конца стальной пластины должны быть скошены во время его прохождения всей производственной линии, обрабатываемых из сырья в конечный готовый продукт, без переключения на полпути;

2) По этой причине стальные пластины должны быть окрашены в крах на обоих концах, когда один раз проходил через тандемную машину SXBJ-4;

2. Для этой цели, фрезерная машина для краев стальной пластины должна соответствовать требованию :

1) Это должна быть модель двойной головы, так что может быть сделана канавка верхней/ нижней края на заготовках с одним временным ходом из фрезелью;

2) В производственной линии должно быть 2 набора SXBJ-14 (тандем). Один набор отвечает за один конец стальной пластины заготовки;

3. Соответственно, требование на компоновке оборудования для скостного оборудования стальной пластины :

1) Для этой цели тандемная машина SXBJ-4 должна быть установлена ​​в ориентации 'назад к спине ', это означает, что входной и выходная сторона Материала и выходной части машины должны находиться на внешней стороне рабочей зоны;

2) Соответственно, рабочая сторона двух наборов краевой фрезерующей машины должна быть 'лицом к лице ' , на внутренней стороне рабочей зоны;

3) Во внутренней зоне тандемной машины должны быть конвейеры для отправки стальной пластины, проходящей через область , которая не навязывает конфликта с краевыми фарриациями тандемной машины;

4) Для этой цели внутренние конвейеры между тандемной машиной должны быть способны качаться 0 ° ~ 180 ° , гибкие в его производительности и одновременно оставлять пространство:

5) Посмотреть на внутреннюю зону: конвейер с переворачивающим роликом 0 ° ~ 180 ° и рабочая сторона фрезерной машины края тандемной стальной пластины: ( Рис.3 )

4. Специальное требование на машине SXBJ-4 листовой металлической пластины :

1) Как можно посмотреть снизу фото, тандемная машина установлена ​​внутри ямы. Это с целью получения того же горизонтального уровня, что и для оставшегося оборудования в производственной линии;

2) На входе и выпускной стороне тандемной машины установлены близость, для обнаружения при приближении и выходе из стальной пластины заготовки, чтобы быть удобным для начала и отключения работы в рабочей зоне;

3) Вся рабочая зона фрезерного фрезерного машины Tandem Tandem Plate Machine Sxbj-4 установлена ​​в яме мастерской: ( Рис.4 )

5. Технические требования на каждом наборе фрезерной машины с краем стальной пластины SXBJ-4 :

1) Для получения подробного введения на каждом наборе машины проверьте раздел продукта SXBJ-4 Сенсорный экран Стальной Край;

2) Рабочая сторона SXBJ-4: ( рис.5 )

6. Заключение на ручной канавке SXBJ-4 United Working Plate

1) В высокоэффективной и сложной линии изготовления для судостроения и портового механизма производительность является одним из главных факторов, которые необходимо учитывать;

2) Таким образом, с таким развертыванием тенм-фрезерной машины SXBJ-4, компромисс проводится для встречи с временем производственной линии, пользуясь нашей гениальной конструкцией, вместо одного набора, как в случае большинства условий.

C. Технические параметры United Working SXBJ-4 Стальной фруктовой машины :
