Большая труба внутренняя продольная сварка

A. Роль PIW нефтяной трубы Внутренней продольной сварочной машины:

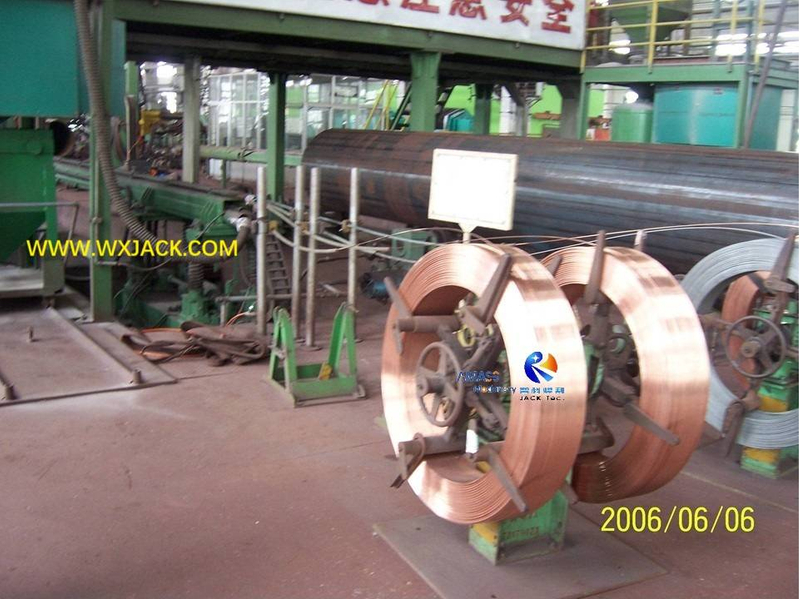

1.  Большой общий размер машины: такой же, как и предыдущий продукт крупной сварки труб, крупная труба внутренняя погруженная дуговая машина в этой части продукта также имеет очень длинную общую длину и даже дольше. Таким образом, очень сложно принять общий вид на машину, только локальный вид секции в соответствии с прикрепленным;

2.  Рабочая станция: Шорт для крупной внутренней писытельной машины для большой трубы, этот механизм расположен на второй половине производственной линии, для производства продольной погруженной дуговой трубы большого диаметра, которая используется для развертывания нефтяных и газовых трубопроводов с Китая с запада на восток;

3. Applied Production Line: Мы упомянули эту производственную линию нефтяного газопровода в предыдущих двух продуктах 'Твердовой краевой машины ' и ' Большой трубной сварной машины ' для конституции его оборудования и спецификации заготовки.

B. Процесс технологии Piw Oil and Gas Pipe Внутренняя сварочная машина:

1.   Пластина отправляется и имеет свои стороны с обеих сторон, фрезерованную с помощью матросной машины с тяжелой плитой;

2.  Крайная фрезерованная паштет отправляется на предварительную машину, которая будет согнута в форму полугодной пластины;

3. Предварительная пластина отправляется на 2000 тонн пресс-тормоза, чтобы быть согнутым в почти круглую трубу с оставшейся только 100 мм зазором;

4. Труба отправляется на большую сварочную машину для труб, чтобы быть окончательной, закрытой в круглой форме и сварной сварке;

5.  Сварная труба с приверженностью отправляется на эту большую трубку внутренней сварочной машины ， для выполнения большой продольной погруженной дуговой сварки с большой трубкой;

6. Внутренняя сварная труба отправляется на большую внешнюю трубку, готовую сварную машину для реализации на внешней большой погруженной дуговой сварке;

7. Сварная труба отправляется на большую машину для округления трубы для последнего округления;

8. округленная труба отправляется на гидростатическую испытательную машину для тестирования на ее стеснение и целостность;

9. Протестированная труба отправляется на ультразвуковую испытательную станцию, чтобы проверить на внутреннем свойстве пилирующих сварочных швов крупных продольных пищевых сварных труб

Таким образом, завершите производство продольных сварных труб большого диаметра, которые представляют собой основные детали для развертывания нефтегазовых трубопроводов, для транспортировки газа с запада на восток.

C. Работа на PIW нефтяной и газовой трубной.

1.  Принцип работы: эта внутренняя сварочная машина нефти и газовой трубы имеет аналогичный принцип работы, как и сварочный манипулятор , с точки зрения внутренней продольной сварки трубы: этот свартельный механизм распространяется на внутреннюю трубу для сварки;

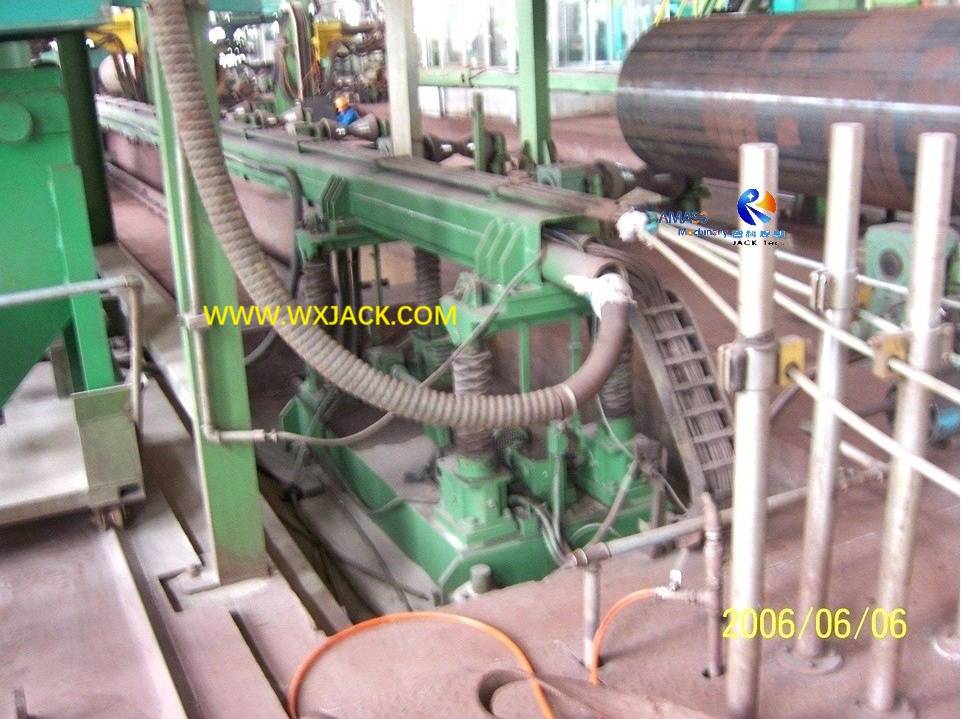

2. Механическая структура: однако, из -за гораздо большей и особенно более длинной трубы для сварки, структура этой большой машины полностью отличается от структуры сварки манипулятора. Пожалуйста, проверьте прикрепленную картинку: нет горизонтальной стрелы и вертикального колонны, как в случае сварки манипулятора, но вместо этого, с движущейся тележкой двигателя, который установлен с механизмом пилы сварки сварки;

3. Размер трубы: во время работы заготовка из большой и длинной трубы (20 ~ 30 м) находится на его вспомогательной стойке в стационарном статусе;

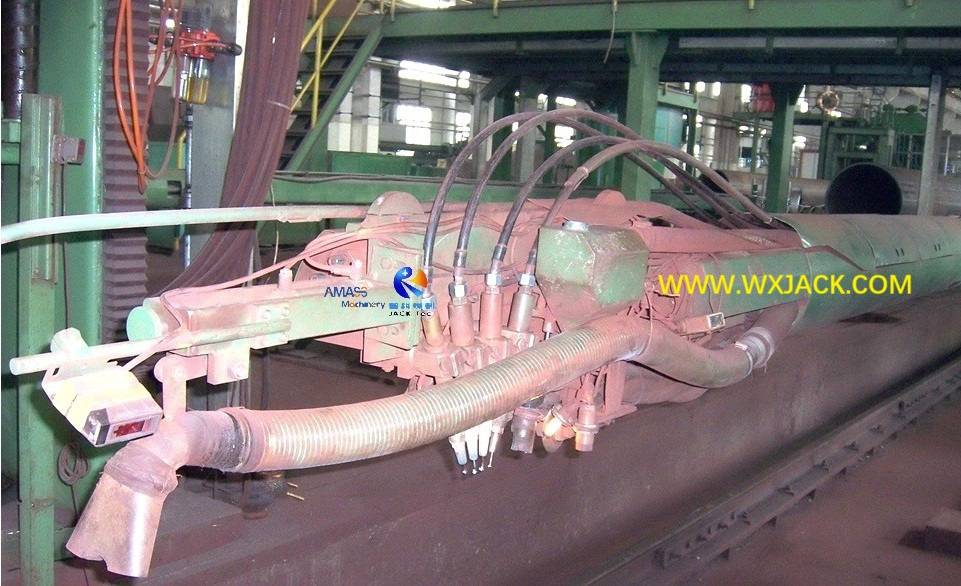

4. Выполнение блока: набор сварочной головки простирается от противоположной стороны заготовки и перемещается в трубу, пока не достигнет внутреннего терминала трубы на дальнем конце;

5. Операция продольной сварки: отсюда сварка начинается на процессе пилы вместе с отступлением от трубы, пока она не будет сварена к другому концу трубы (около конца) и полностью отступит от внутренней трубы, таким образом завершив задание большой продольной сварки дуговой дуги;

6. Режим сварки: из -за его тяжелой работы эта большая труба внутренняя пила -сварочная машина принимает с тройной дугой в процессе погруженной дуги. Ток сварки составляет 400 ~ 500А, с 4 -миллиметровым сварным проводом;

7.  Видеокамера: Поскольку пила выполняется внутри большой трубы, где люди не могут получить доступ, видеомонитор используется для мониторинга сварки внутри крупных труб.

D. Технический  параметр PIW нефтяной и газовой машины.
