Сварочный центр MIG с интегрированным рабочим фланцем трубы «три в одном»

штат:
Количество:

1.     Назначение Центра сварки трубных фланцев MIG:

1)      На приложенных фотографиях показан небольшой и легкий специализированный сварочный центр для выполнения сварки фланцев труб различных размеров и спецификаций;

2)      Сварка может быть не только кольцевой по фланцу трубы, но и продольной по наружной поверхности труб;

3)      Сварочный центр MIG для трубных фланцев такой специальной конструкции выполняет сварку MIG на деликатных заготовках в идеальном положении угловой сварки под углом 45 °;

4)      Сварочное оборудование также для изготовления трубных фланцев 'Машина для кольцевой сварки трубных фланцев на заказ', но только с возможностью выполнения кольцевой сварки фланцев труб.



2.     Состав Центра сварки трубных фланцев MIG:

Как видно из фотографий, этот центр сварки фланцев труб состоит из:

1)      Один комплект сварочного манипулятора LHZ 3030 средней мощности;

2)      Один комплект специального сварочного позиционера грузоподъемностью 1 тонна;

3)      Один набор 2-тонных направляющих винтов HLK, регулирующих специальную сварочную роликовую опору, собранную на специальном сварочном позиционере;

4)      Индивидуальные Сварочное приспособление, для прочного и надежного зажима и закрепления различных заготовок фланцев труб при работе Центра сварки фланцев труб MIG;

5)      Одна группа источников питания и вспомогательной системы для сварки MIG.



3.     Преимущества центра сварки трубных фланцев MIG:

1)      Для выполнения сложных сварочных работ на сложных заготовках, таких как фланец трубы, с гибким сочетанием различного сварочного оборудования в сварочном центре можно получить идеальное качество сварки в ожидаемом и стабильном стиле;

2)      И, в случае ручной сварки, также может быть достигнуто требование по соблюдению условий эргономики;

3)      Несколько видов сварочного позиционирования можно отрегулировать с помощью сварочного оборудования, вводимого в сварочный центр, включая специальный сварочный позиционер, или специальную сварочную роликовую платформу, или сварочный манипулятор, а также сварочное приспособление, сварочный поворотный стол и т. д.;

4)      На некоторых рабочих площадках одного устройства позиционирования сварки, такого как плоская сварка/сварка угловых швов под углом 45°, недостаточно для выполнения разработанной технологии сварки.К этому времени необходим Сварочный центр различной комбинации.



4.     Комбинированный способ автоматического сварочного центра:

Существует множество форм сварочного центра.Ниже перечислены несколько часто используемых стилей:

1)      Сварочный манипулятор + сварочный ролик + сварочное приспособление + сварочный источник питания;

2)      Сварочный манипулятор + Сварочный позиционер + Сварочное приспособление + Сварочный источник питания;

3)      Сварочный робот+ Сварочный позиционер + Сварочное приспособление+  сварочный источник питания;

Так далее....

4)      Что касается источника сварочного тока, используемого в этих сложных управляемых сварочных центрах, существует также ряд доступных опций, в зависимости от принятого режима сварки в сварочном центре: SAW/ленточная наплавка/GMAW/CO.2/ МИГ/МАГ/ВИГ;

5)      Здесь Центр сварки фланцев труб используется с MIG, учитывая особенности заготовки, а также требования к готовому изделию Центра сварки фланцев труб.



5.     Модели и характеристики сварочного центра:

1)      Как видно из приведенного выше введения, автоматический сварочный центр зависит от конкретных приложений.Не существует стандартного или элементарного сварочного центра в практическом применении;

2)      Другими словами, Сварочный Центр основан на нескольких основных модулях и узлах, которые объединены вместе, чтобы сформировать индивидуальный Сварочный Центр;

3)      По этой причине в этом и двух последующих разделах мы обсудим 3 типичных примера ежедневного практического использования сварочного центра.



6.     Экземпляр Центр сварки трубных фланцев MIG:

Этот тип сварочного центра MIG для сварки фланцев труб разработан и изготовлен для гидроэнергетики:

1)      Этот автоматический сварочный центр выполняет сварку фланца трубы из алюминиевого материала, который является важным сырьем, используемым в гидроэнергетике;

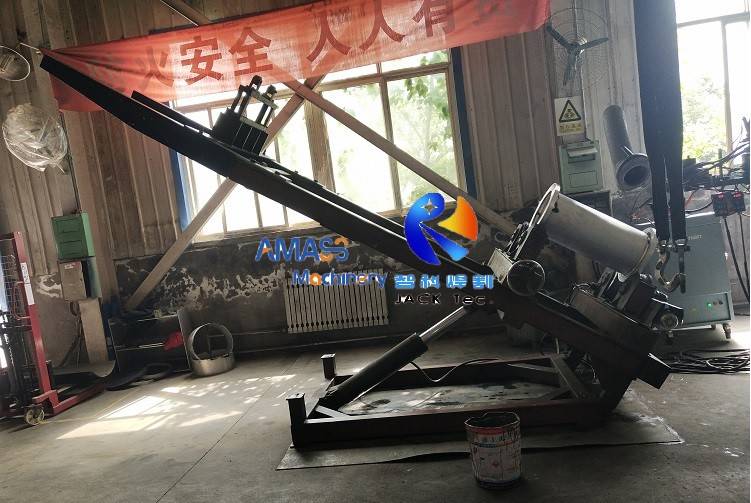

2)      Во время работы сварочного центра MIG для трубных фланцев специально изготовленную сварочную роликовую платформу можно подпереть с помощью ходового винта, расположенного под ней, для создания определенного угла наклона сварочной роликовой платформы, тем самым создавая сварной шов трубы и фланца. в идеальном угловом положении 45° для легкой сварки;

Рис1 Сварочный центр 1

3)      Сварочный манипулятор LHZ3030 в этом сварочном центре выполняет наружную круговую сварку на заготовке фланца трубы, когда заготовка устанавливается в оптимальное положение с помощью специально изготовленной сварочной роликовой платформы;

4)      В процессе сварки MIG специально изготовленная сварочная роликовая платформа этого сварочного центра вращается, приводя во вращение заготовку, для удобства внешней кольцевой сварки, которая выполняется с помощью сварочного манипулятора LHZ3030;

5)      Промежуток между 2 комплектами специальной сварочной роликовой платформы можно регулировать с помощью ходового винта, чтобы приспособить трубу-фланец разной длины, приваренную в этом автоматическом сварочном центре MIG;

6)      Станция управления, расположенная между сварочной роликовой станиной и сварочным манипулятором, служит «мозгом» этого специализированного сварочного центра MIG для трубных фланцев;

Рис. 2 Сварочный центр 1

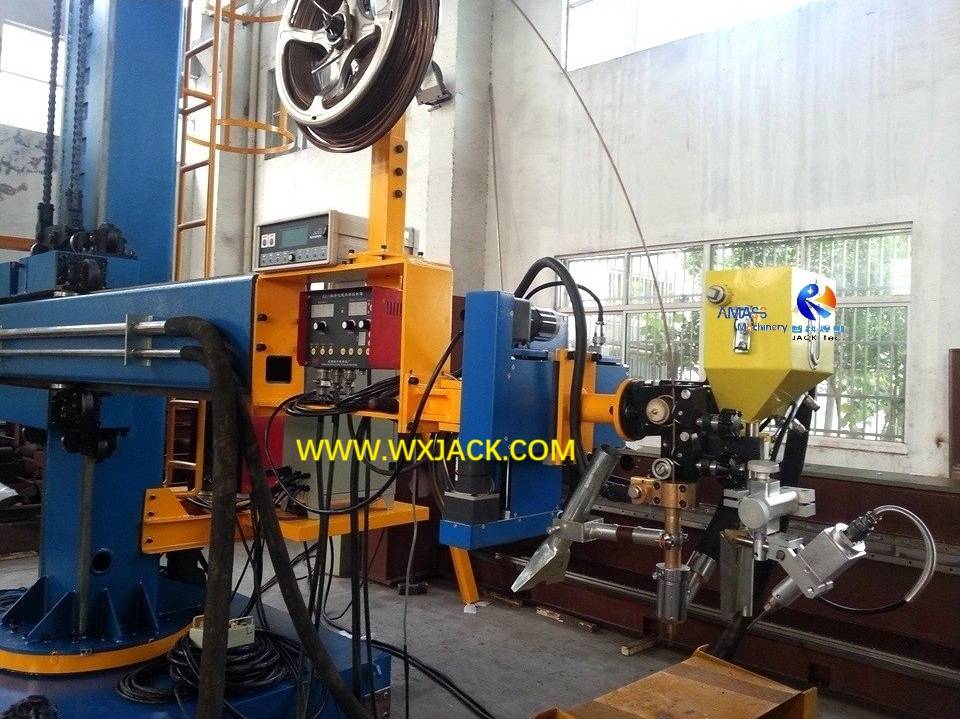

7)      Этот гибкий сварочный центр, оснащенный другими источниками сварочного тока, может использоваться для сварки других типов заготовок.На оставшихся 4 прикрепленных рисунках показана сварочная головка для ленточной наплавки, которую можно установить на переднем конце горизонтальной стрелы в модели LHZ3030. Сварочный манипулятор средней мощности.
