A.  Функция и применение LHD1000 / LHD1500 Длинной трубной продольной шва машины:

1. Что для: эта машина предназначена для сварки на длинных заготовках, таких как стальные трубы/ стержни, после сварки сустава. Сварная заготовка помещена на V -образный кронштейн:

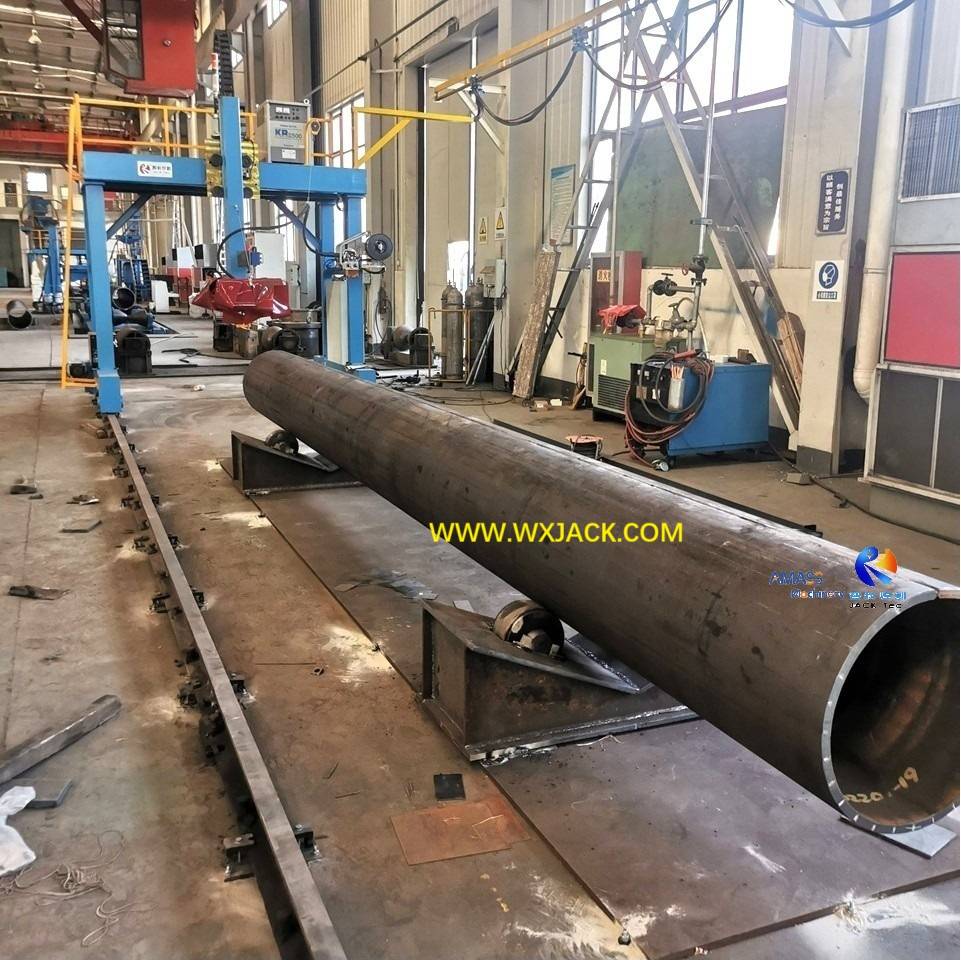

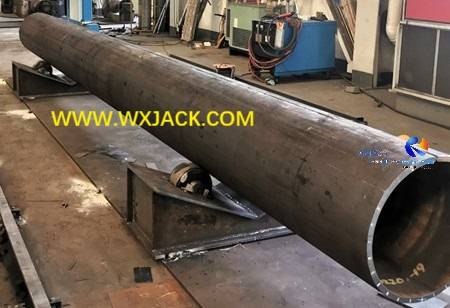

Длинная труба, заложенная на 2 куска V скобки для сварки:  ( рис.1 )

2.  Технология сварки: она может быть сваркой после точечной сварки или готовой сварки в виде внешних продольных сварных швов:

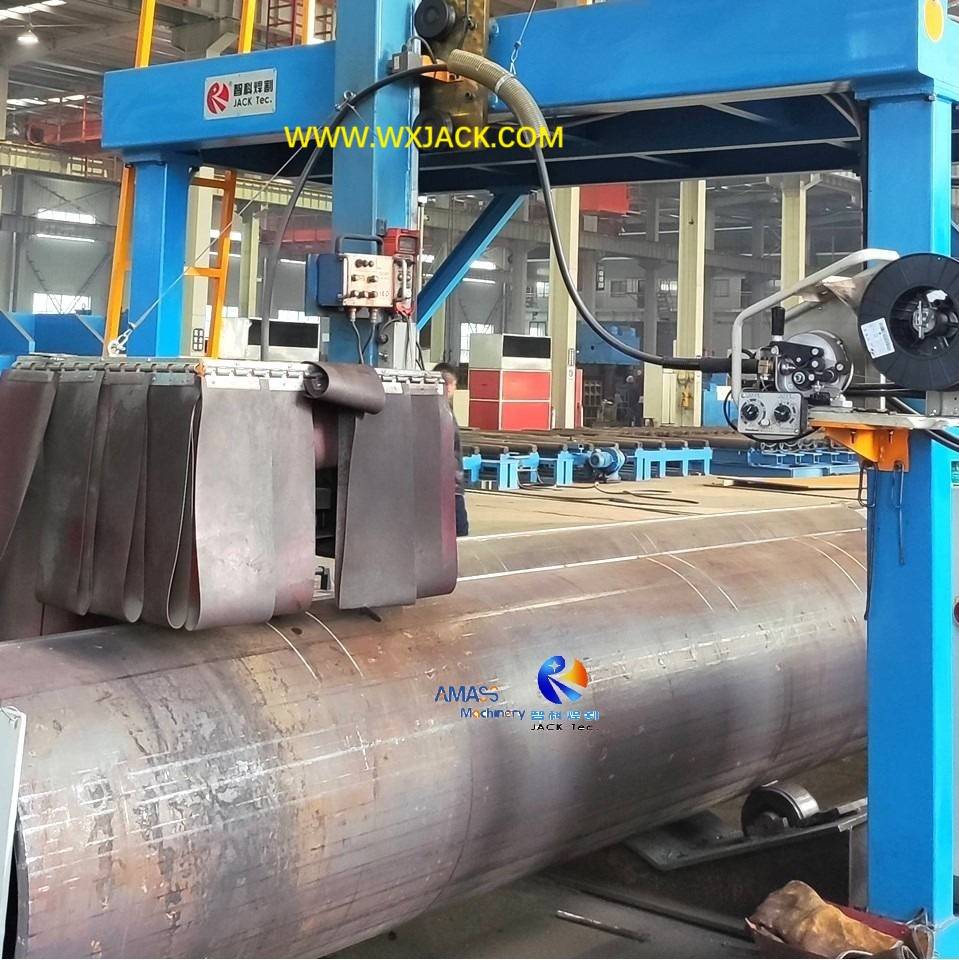

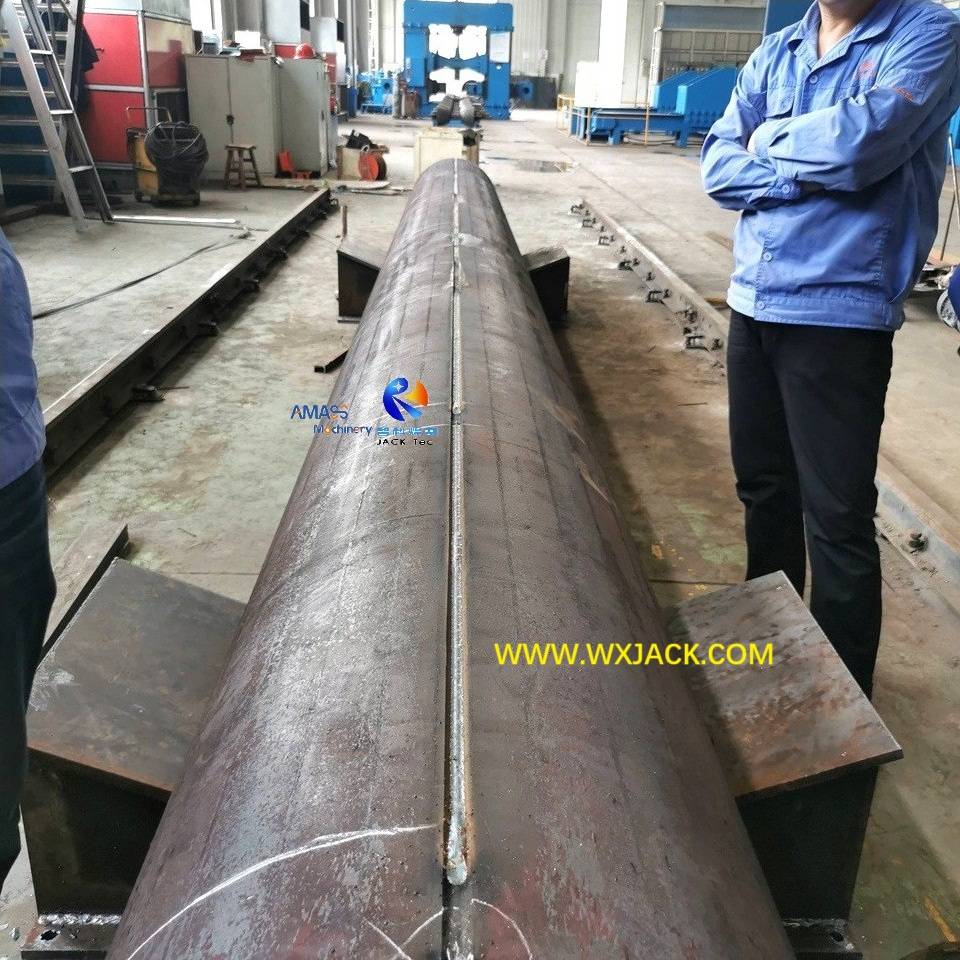

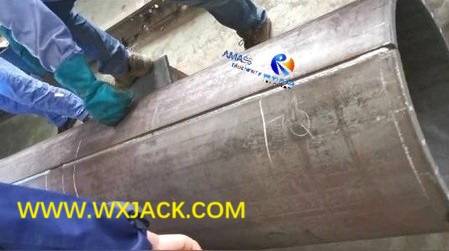

Готовые продольные сварки сварки ₂ на длинной трубе, изготовленные из машины Wuxi Jack LHD1000 : ( Рис.2 )

3. Режимы сварки: CO ₂ GMAW или пила погруженной дуговой сварки;

4. Прикладная отрасль: эта длинная трубопроводная сварочная машина является необходимым оборудованием во всех производственных секторах, где длинные трубы в качестве рабочих частей: транспортировка нефти и газа/ нефтяной витрины/ нефтяной деррик и т. Д. Имеет гибкую структуру и расположение.

B. Принцип работы от LHD1000 / LHD1500 Гантри -движущаяся продольная сварочная машина:

1. Рабочий способ движущейся сварочной машины GANTRY:

1) Положение сварочного шва: пиловая (погруженная дуговая сварка) пистолет на гантри выровнен с сварочным швом в положении в 12 часов , непосредственно над сварной трубкой;

2)  Операция сварки: пищевая сварка перемещается вместе с движением гантри, при регулируемой скорости сварки, по всей длине трубы/ стержня и одновременно выполняет сварку на заготовке одновременно;

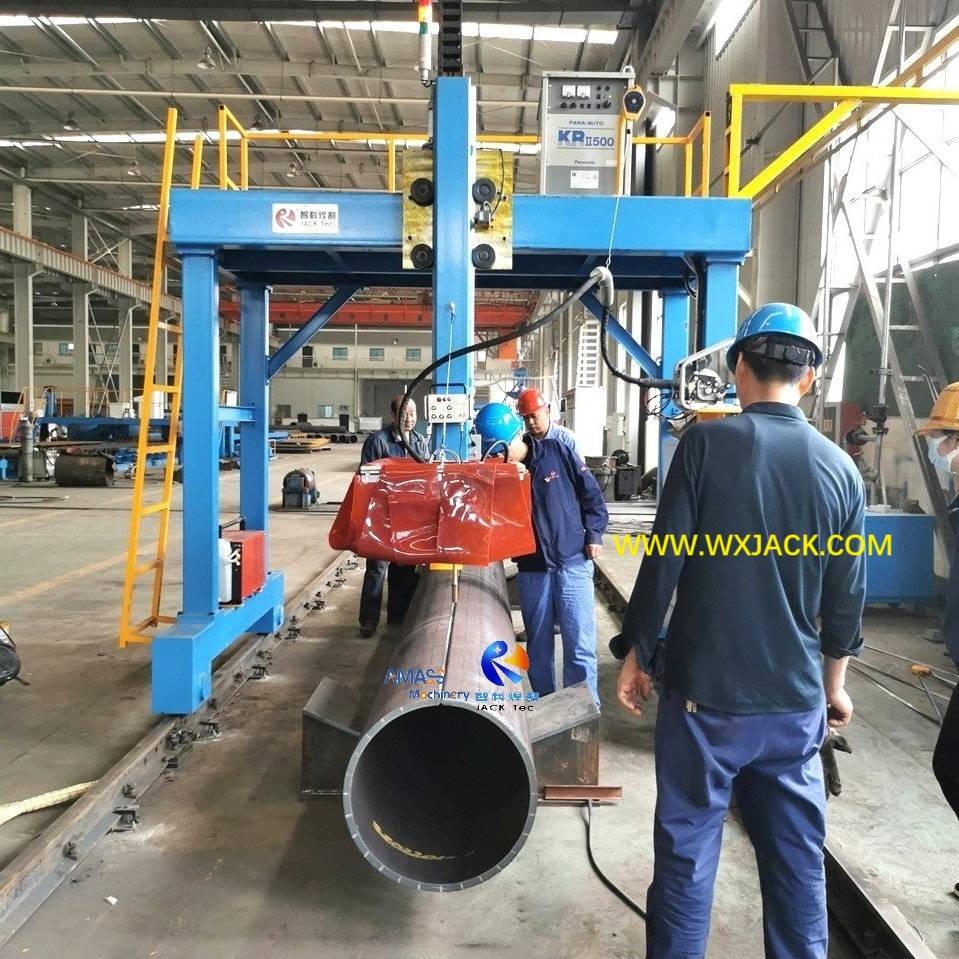

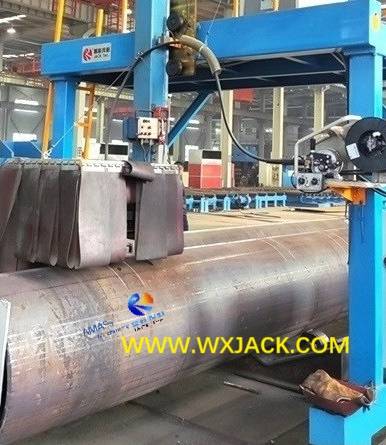

3)  Боковой вид на механизм сварки факела на перемещении заготовки, заготовке (длинная труба) и сварку операции: ( Рис.3 )

2. Регулировка положения: при сварке вам необходимо отрегулировать высоту кронштейна V -образной формы в нижней части стержни заготовки, чтобы сварочный шов в положении в 12 часов в верхней части заготовки (сварка/ сварочная труба) находится в горизонтальном положении;

3.  Следа сварки шва в продольной сварочной машине GANTRY Type:

1)  Значение: правильное и во времени отслеживание сварки сварки наконечника, является обязательным условием для обеспечения качества сварки машины;

2)  Способ сварочного шва . Ручной поперечное скольжение на блок сварки факела используется для точной настройки при управлении положением сварки, что делает сварку пистолета для регулировки, чтобы выровнять с сварочным швом все время, в течение всего периода сварки;

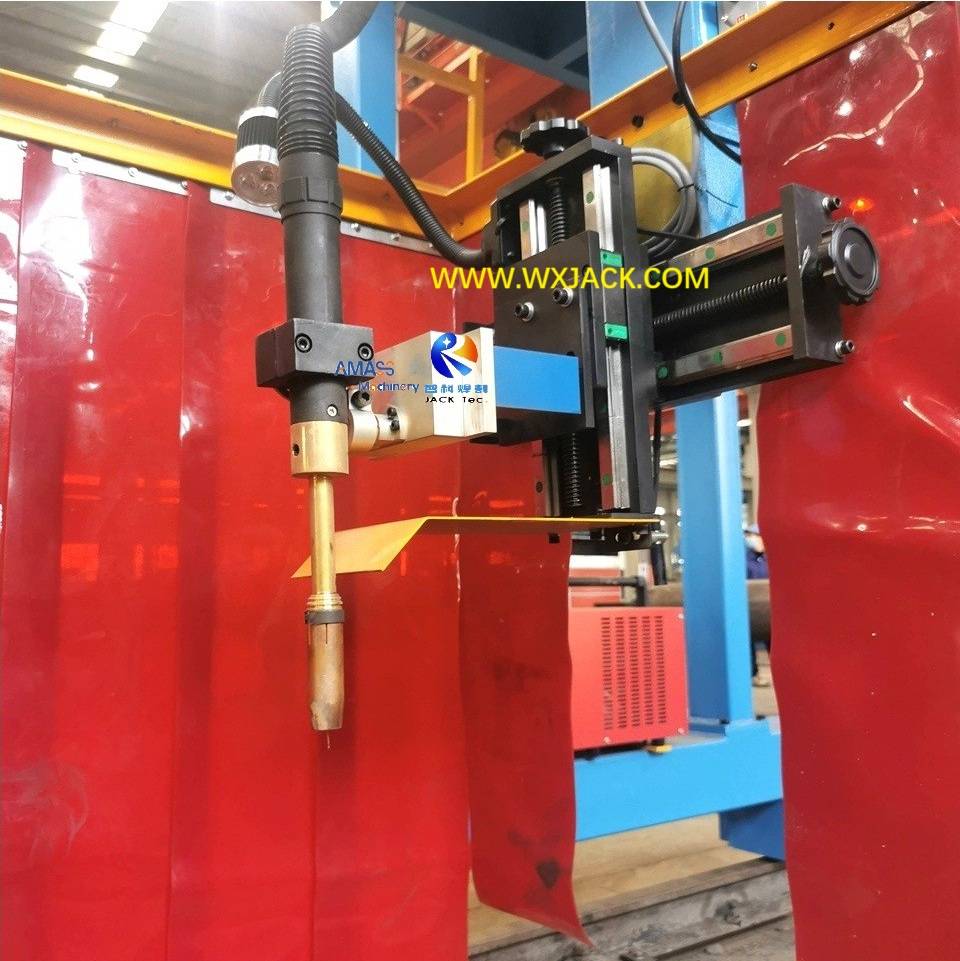

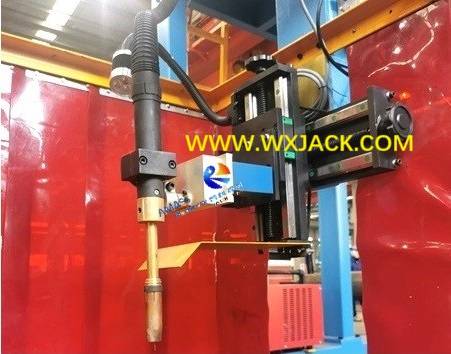

3)  Устройство сварки факела , его ручные поперечные слайды, лазерная точка Wuxi Jack LHD1000 Модельная машина: ( Рис.4 )

4.  Скорость сварки продольного шва сварки сварки труб:

1)  тогда, источник сварной питания может быть включен для сварки;

2)  Скорость ходьбы моторного привода, перемещающегося, - это скорость сварки машины, которую можно непрерывно регулировать с помощью инвертора переменной частоты переменного тока, и в цифровом виде отображается на рабочей панели;

3)  Скорость сварки может быть свободно отрегулирована оператором, поворачивая ручку скорости операционного подвеска;

5. Автоматическая сварка: это сварочное оборудование  оснащено сварной катушкой, трубкой сварной проволоки, чтобы реализовать автоматическую сварку на заготовке: сварки и трубы длинных длины.

C. Технические характеристики и характеристика LHD1000 / LHD1500 GANTRY MOVIENT LONG GOD Продольная сварочная машина:

1.  Основные единицы длинной продольной сварочной машины с длинной трубкой:

1)  Деловой опыт: эта машина разработана нашей компанией на основе требований и отпечатков дизайна заготовки от клиента, для проведения погруженной дуговой сварки сварки длинных сварочных швов на заготовках в сочетании с многолетним опытом технического опыта нашей компании в разработке сварочного оборудования;

2)  Основные единицы: эта машина в основном состоит из моторного движения, механизма перемещаемого привода двигателя, устройства регулировки сварного оружия, пищевого погруженного блюда сварки дуговой питания, электрической системы управления и т. Д.;

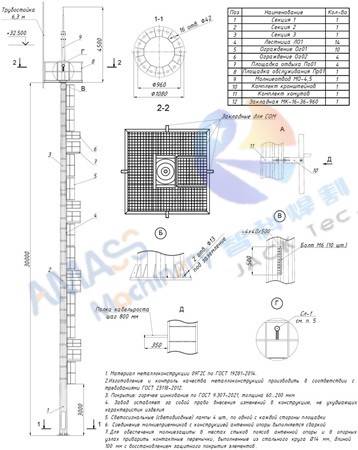

3)  Дизайн отпечатки заготовки длинной жезла от российского клиента для модельной машины LHD1000 : ( Рис.5 )

2. Движение GANTRY: Гантри - скелетная часть этой машины. Механизм движения гантриа приводится в двустороннюю часть с двумя частями переменного тока посредством контроля преобразования частот, инвертора переменного тока. На боковой стороне рельса есть механизм поддержки колеса, чтобы обеспечить плавную и безопасную скорость бега перемещаемой гантри;

3. Регулировка положения сварки пистолета на балке продольной сварочной машины длинного стержня:

1)  Сварная рука на переднем луче GANTRY: Через несколько наборов регулируемых эксцентричных роликов и высокопоставленных прямоугольных направляющих, сварки и головка могут плавно проходить вверх и вниз, влево и вправо;

2)  Установка размеров заготовки: сварная рука движется вверх и вниз, используя редуктор и механизм передачи и стойки, чтобы регулировать положение сварочного пистолета, чтобы адаптироваться к сварке по различным спецификациям заготовки, обеспечивая плавную и надежную работу:

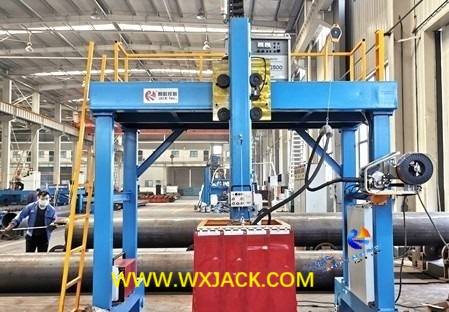

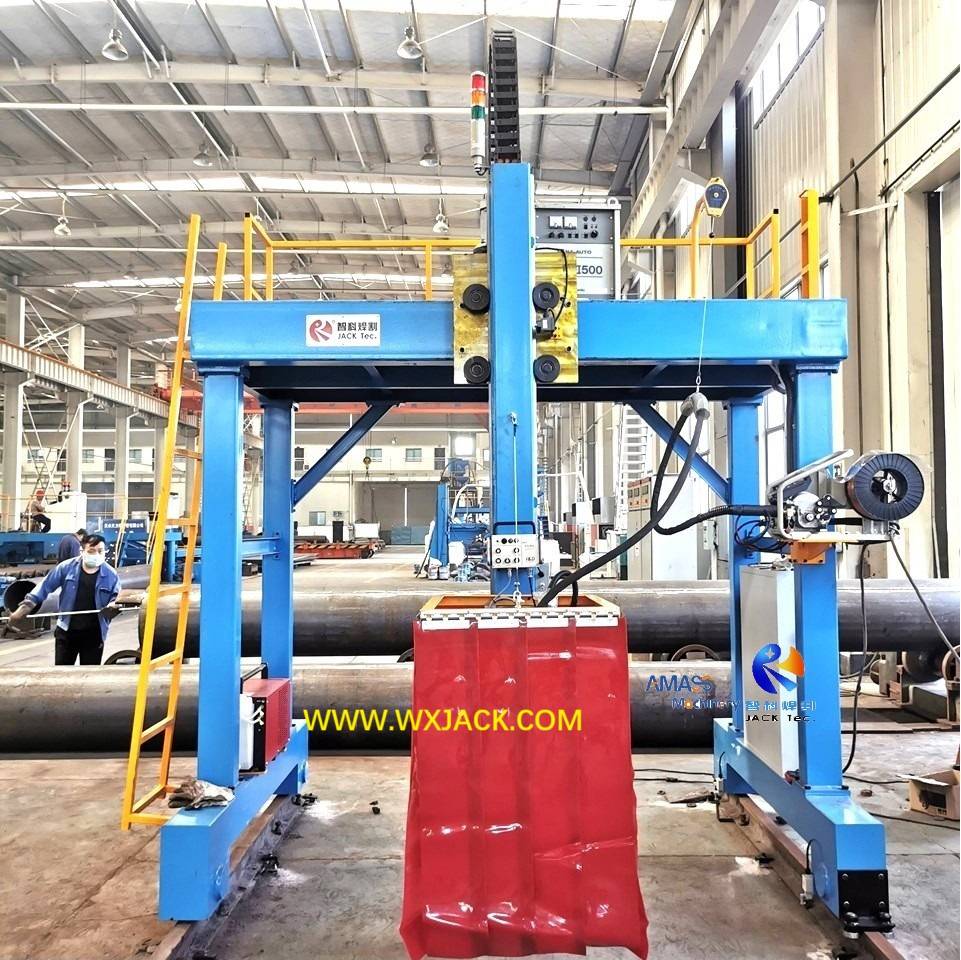

3)  Вид спереди: Устройство устройства сварки рукава Wuxi Jack LHD1500 Model Machine и заготовка (длинная труба или стержень): ( Рис.6 )

4.  Механизм отслеживания сварочного шва в GANTRY Двигающий продольный шв

1)  Использование: этот блок проходит на сварочном шве с красной лазерной точкой перед сварочным пистолетом;

2) Сварное пистолет сзади корректируется до сварочного шва с ручным поперечным слайдом;

3)  Сварное пистолет регулируется к сварочному швам, для реализации на пилую погруженной дуговой сварке длинных прямых сварных швов;

4) Этот метод регулировки выравнивания сварного шва подходит для сварки длинных прямых сварных швов, таких как световые столбы;

5 .

1)  Скорость перемещения моторизованного движущегося гентри также является скоростью сварки машины. Эта скорость непрерывно регулируется с помощью частотного преобразователя (инвертор переменного тока), скорость сварки находится в диапазоне 200-800 мм/мин.;

2) Операция сварки: для точечной сварки на длинных заготовках, таких как световые столбы, скорость сварки такая же;

3) Увальная заслуга: Большие текущие пилы погруженной дуговой сварки имеют хороший внешний вид и хорошего качества;

4) Письмо пила-погруженная дуговая сварка: мы выбираем бренд китайского бренда LG-100IGBT в качестве бренда питания затопленной дуги. Номинальный выходной ток составляет 1000А, номинальное выходное напряжение составляет 44 В, а рабочее цикл составляет 100%. Смотрите картинку ниже:

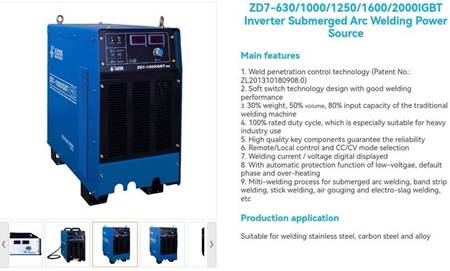

5) Китайская Huayuan Saw Piefs Fulce: ( Рис.7 )

6. Сварка, поддерживающие единицы продольного шва с сварочной машиной длиной труб:

1)  Система переработки и утилизации дуговой сварки погруженной дуговой сварки:

а)  существует сварочный поток передачи и утилизации машины с полной грузоподъемностью 100 кг;

б) поток сварки автоматически отправляется в положение сварочного пистолета для сварки пилы;

в) на задней панели существует сопло сварки всасывания, чтобы восстановить не засеянный поток сварки и перерабатывать его;

2) Погруженная дуговая сварка проводя:

а)  Кабели двигательного моторного проезжая зона соединены через висящий проволочный кронштейн рядом с порталом;

б) шнур питания и сварка заземляющего кабеля машины и источника пилы надежно подключены;

в) это гарантирует: ток сварки с затоплением дуговой дуги стабилен, а шва сварного шва хорошо сформирована;

7.  Электрический контроль:

1) Движение GANTRY: моторизованный мотор -движущийся гантри использует переменную частоту беспрепятственную регуляцию скорости, которая является инвертором переменного тока. Скорость перемещения гантри отображается в цифровом виде;

2)  Логика управления: запуск пилы погруженной дуговой питания и перемещение гантрии контролируется в сфере связи.

D. Применение снабжения LHD1000 / LHD1500 длинных труб и стержней продольной сварной машины:

1.  Гантрийская сборка, в том числе ：  Гантри -рама, движение привода и трансмиссии, сварка моторного привода.

2. Механизм сварки, в том числе ：   Сварка, механические механизмы передачи и аксессуары;

3. Сварная дуговая направляющая, в том числе ：  Крестовые слайды сварки сварного оружия, сварочный пистолет;

4. Система электрического управления, в том числе ：       Электрическая плата управления, инвертор переменного тока, эксплуатационный кулон, осветительная лампа, лампа сигнализации и т. Д.

5.  Система трубопровода и кабельного маршрутизации, в том числе ：    Шнур питания и кабель управления пили -сваркой питания, сварка, кабель управления перемещением гантри, газовой трубы, подвесной кабельной подвесной стойкой и т. Д.

6.  Система сварки дуговых придурок пилы, в том числе    1 набор китайских китайских блюд сварки сварки в Ченгдуан

7. Пила погруженной дуговой сварки машины по переработке и запасными частями, в том числе ： 1 набор ， 2 часа поведения, кнопки, кнопки, предохранитель соответственно ；

8. Технические документы :    Ручная книга (включает в себя электрическую диаграмму), Руководство по инвертору AC, Книга Руководства по сварке питания «Руководство по сварке питания», «Сертификат качества машины», «Список упаковки машины», «Машинный фонд», рисунок самим собой клиентских деталей.

E.  Технические параметры LHD1000 / LHD1500 продольного шва сварки сварки труб:
