Структура рамы коробки RH1500

1. Применение машины высокой эффективности округления RH1500 :

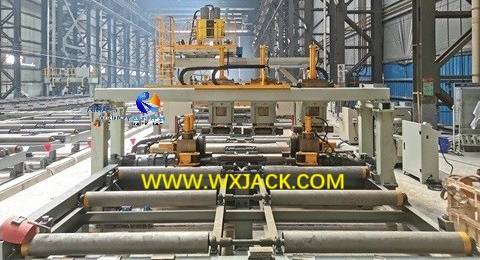

1) Прикрепленные фотографии показывают набор из  машины по кругу с краем ширины шлюха 1500 мм для судостроения, на шаге процесса сборки на семинаре Wuxi Jack.

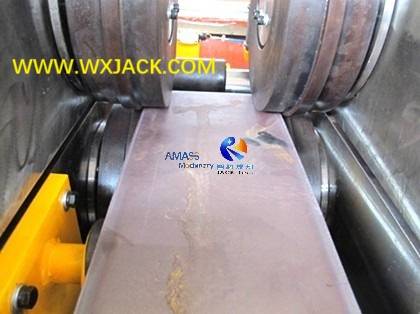

2) Высокая рабочая скорость:   в этом оборудовании скорость округления края 7200 мм/мин. действительно высоко, что может помочь клиенту повысить их производительность в значительной степени. По этой причине мы называем оборудование RH1500 ' Высокая эффективность '. Пожалуйста, проверьте ниже фото в рабочее время машины:

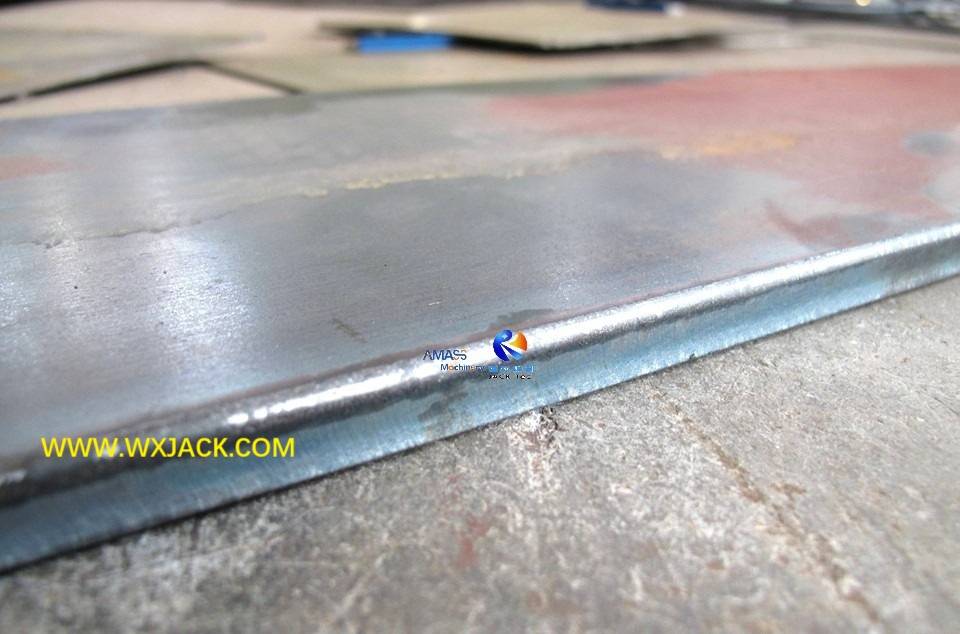

Вид с закрытием на краю​

2. Четыре критических фактора управления процессом в эксплуатационной машине Edge Edge Edge Edge и Crounding Machine:

Для всех рабочих единиц машины, чтобы достичь цели высококачественного и высокоскоростного разглагольствования и операции по округлению края, необходимо рассмотреть 4 фактора заранее до официальной работы:

1)   R Easonable Structure and Configuration --- Мы обсудили эту тему в разделе продукта Rh3000;

2) измерение всей машины, сборки и компонентов -они участвуют в конкретных дизайнерских отпечатках всех моделей серии RH;

3) Режим вождения каждого рабочего шага --- У нас будет введение по этой теме в этом разделе продукта модельной машины RH1500;

4)  Материалы и процесс обработки компонентов в машине  --- Мы будем внедрять эту тему в разделе продукта модели RH3000 Модели высокой точной конфигурации.

3 . ​ ​

Режим гибридного привода: в серии RH, процесс округления края на рабочих частях, включая стальную пластинку/ T, и H Луч включает в себя сильную силу и деликатное управление. Итак, мы принимаем интегрированное водительское решение гидравлического, электродвигателя и пневматического, чтобы выполнить задачу:

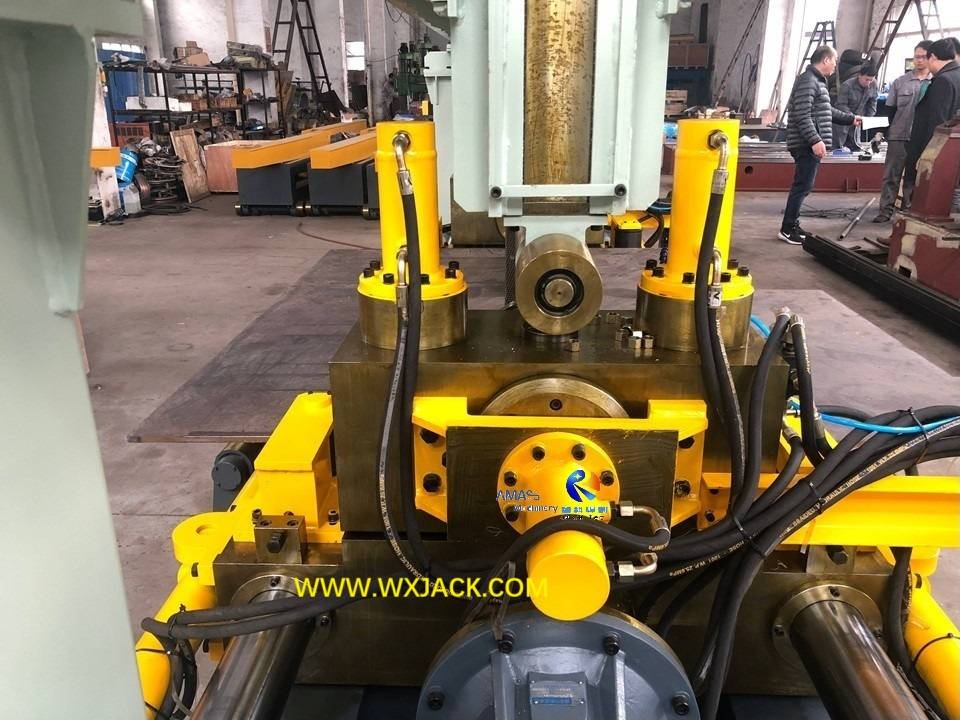

1) Регулировка на основе толщины пластины:  вертикальная регулировка левого и правого круглосуточного ролика на основе различной толщины заготовки, приводится в движение 4 наборами масляных цилиндров (левое и правое 2 наборы каждого): ( Рис.2 )

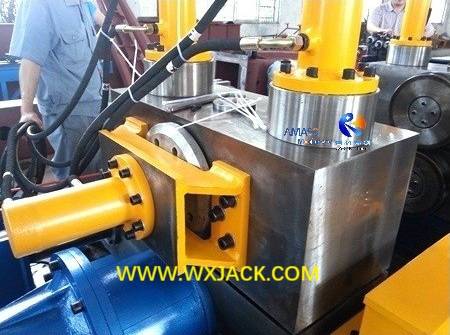

2) Регулировка на основе ширины пластины: горизонтальная регулировка левого и правого круговых роликов на основе различной ширины заготовки, приводится в движение 4 наборами масляных цилиндров (левое и правое 2 наборы каждого): ( Рис.3 )

3) Точная регулировка: горизонтальная регулировка дюйма на левом и правом краю, округлые ролики для наклонной стороны заготовки по кругу с краем, приводится в движение еще 2 кусочками масляных цилиндров, которые устанавливаются слева и справа от машины основной кадры 1, установленной каждый;

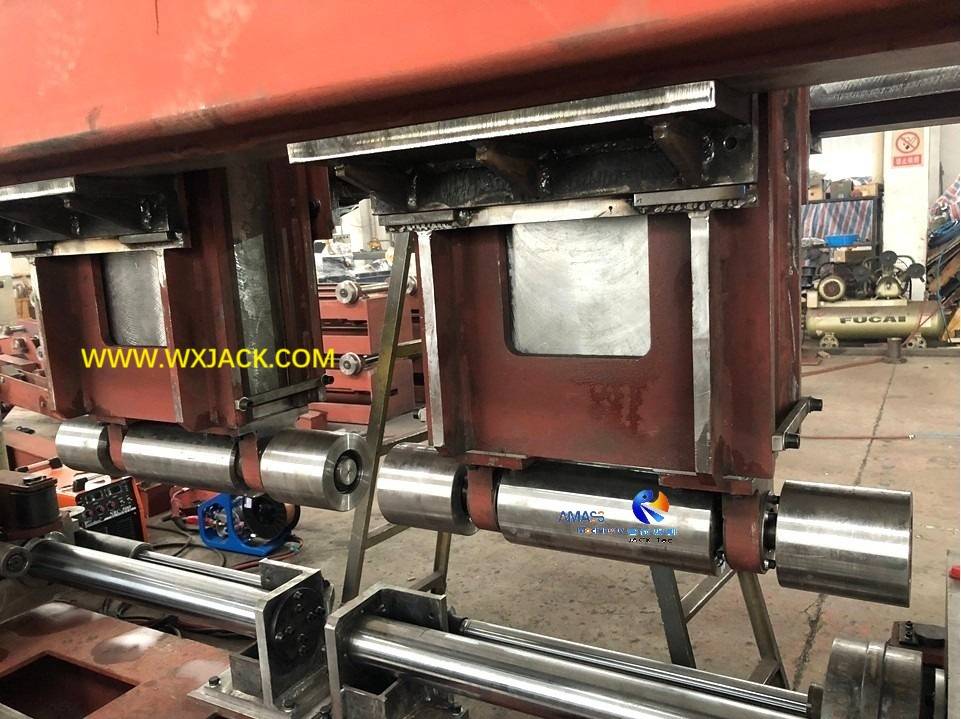

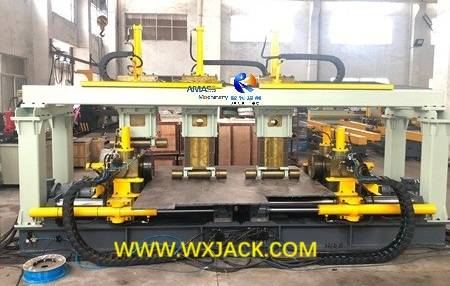

4) Для поддержания плоскостности широкой пластины: вертикальная регулировка 3 кусочков нисходящих прижимающих роликов, чтобы предотвратить заготовку большой ширины, в процессе округления края, это приводится в движение 3 набора нефтяных цилиндров в верхней головой поперечнике машины: ( Рис.4 )

Все с гидравлическим приводом на краю самой операции округления : в целом, все движения для позиционирования и защиты листового металла заготовки для формального этапа округления края, в этом автоматическом округлении и обрезке, все это гидравлическое вождение;

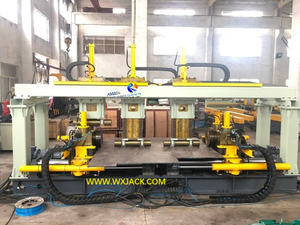

5) Для транспортировки заготовки: входные и выходные конвейеры, работающие на роликовой таблице, для подачи заготовки и отправки готового продукта из машины, приводятся в движение моторным восстановлением: ( Рис.5 )

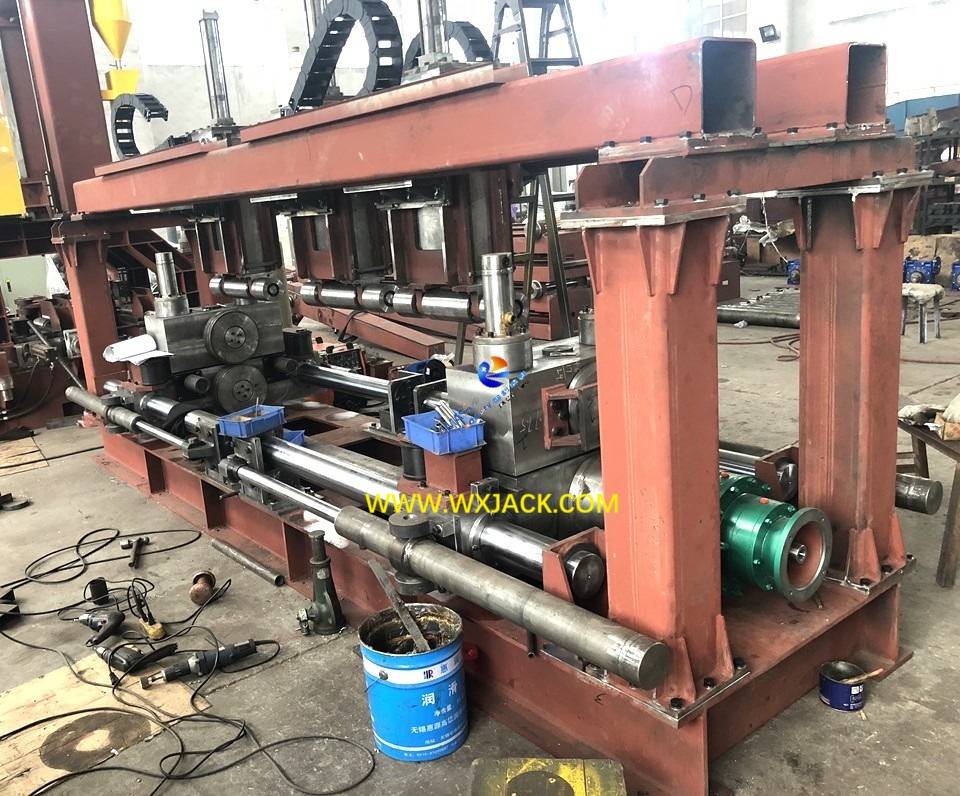

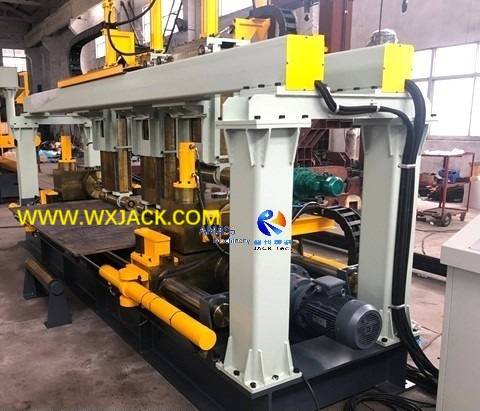

6) Для вращения роликов с краем нижнего положения: 2 куска нижнего положения, вращающиеся по кругу, выполняя операцию по округлению на краю в машине, приводится в движение 2 наборами циклоидного редуктора двигателя (левая и правая сторона каждая): ( Рис.6 )

7)  Секция последовательностей верхнего положения по округлым роликами: 2 части верхнего положения, округлившие ролики, вращающиеся, выполняющиеся при операции округления: на холостом ходу, приводящиеся с помощью нижнего края роликов, без внешней энергии в машине;

8) Блок очистки лома -лома с краем: это пневматический привод, установлен на выходе из основной рамы машины;

Все с приводом редуктора двигателя при передаче и вращении : в целом, все движения для разрабатывающих и округления в этой машине для обрезки тарелок приводятся в движение с помощью электродвигателя с пневматической системой.

Вышеуказанный введенный путь управления рабочим шагом также применяется в небольших моделях машины, таких как RH800 или  RH1000.

4. Технические параметры машины по округлению края RH1500 :
