В этом разделе мы представляем модель машины для изготовления двутавровых балок специального размера, fили производство сверхлегких сварных швов H Beam/ I Beam/ T Beam.
Ниже приведены основные различия между этой специальной моделью ZHJ5010 и стандартной моделью от потребительского спроса до конструкции машины. ZHJ8015 Интегральная функция сварочного аппарата двутавровой балки:
1) Ширина фланца: Для ZHJ8015 он находится в пределах 150~750 мм;Для машины для изготовления двутавровых балок ZHJ5010 она составляет от 80 до 500 мм;
2) Ширина фланца: Для ZHJ8015 он находится в пределах 6~32 мм;Для ZHJ5010 сварочный аппарат с двутавровой балкой: от 6 до 20 мм;
3) Высота паутины: Для ZHJ8015 он находится в пределах 200~1500 мм;Для вертикального сварочного аппарата ZHJ5010 с двутавровой балкой это от 160 до 1000 мм;
4) Толщина паутины: Для ZHJ8015 он находится в пределах 6~40 мм;Для вертикального сварочного аппарата с двутавровой балкой ZHJ5010 он составляет от 6 до 16 мм;
1) Толщина 5~6 мм является нижним пределом для SAW (дуговой сварки под флюсом).Для толщины менее 10 мм из-за размера сварного шва 8~12 мм в SAW, CO2 MIG / MAG лучше, чем SAW в этой машине для изготовления двутавровых балок «три в одном»;
а) И SAW, и CO2 Оборудование для сварки MIG/MAG.Но это повысит общую стоимость аппарата для сварки двутавровых балок с протяжкой, так как источник сварочного тока/пульт управления/блок подачи проволоки нельзя использовать совместно для двух режимов сварки.Необходимо подготовить два комплекта сварочной системы в Машина для сварки двутавровых балок «три в одном» : (Рис.2)
б) Или, СО2 MIG/MAG заменяет SAW в этом легком режиме. Сварочный аппарат двутавровой балки со встроенной функцией (Сварочный аппарат T Beam).По сравнению с ПАВ: СО2 MIG/MAG больше подходит для сварки заготовок небольшой толщины, которые лучшее значение ИК (Сварочное воздействие, означает прочность сварного шва) и более низкие эксплуатационные расходы (без использования сварочного флюса) сварочного аппарата с двутавровой балкой;Кроме того, сварочная проволока отличается: SAW использует сплошную проволоку, а CO2 MIG/MAG использует порошковую проволоку;
а) Во время процесса SAW на этом автоматическом станке для производства двутавровых балок дуга не генерируется.В то время как для СО2 MIG/MAG, очень сильный свет дуги, который вреден для зрения людей;
б) Таким образом, рабочий персонал на этом вертикальном сварочном аппарате с двутавровой балкой должен надеть надлежащие СИЗ (средства индивидуальной защиты), включая сварочный шлем и защитные очки при работе на СО2 МИГ/МАГ. Пожалуйста, проверьте 2й фото и приложенное видео на СО2 процесс МИГ/МАГ.Кусок T-образной балки был сварен в CO.2 Режим MIG/MAG на этом станке для изготовления двутавровых балок (станок для изготовления тавровых балок).
а) Соответственно, размер вертикального сварочного аппарата с двутавровыми балками должен быть уменьшен для размещения сверхлегких заготовок;
б) По сравнению с машиной для изготовления двутавровых балок ZHJ8015 высотой 4,2 м, общая высота этого сварочного аппарата ZHJ5010 с протяжкой двутавровых балок составляет 3,6 м;
в) Пожалуйста, проверьте 3рд фото, верхний портал ZHJ5010.Он явно короче, чем у встроенной функции ZHJ8015 для сварки двутавровых балок: (Рис.3)
а) В этом конкретном наборе ZHJ5010, показанном в 1ул. на фото заказчик запросил более длинный конвейер, чем стандартный размер, потому что его заготовка имеет общую длину 20 м по сравнению с 15 м для стандартной модели;

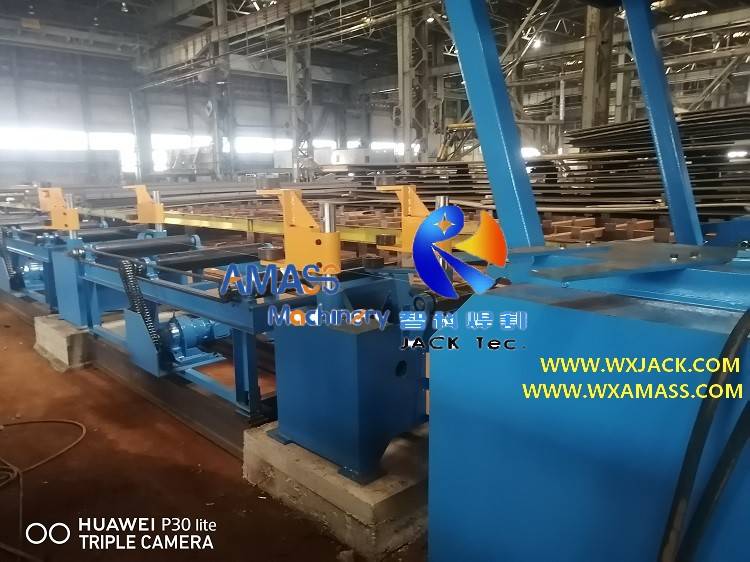

б) Соответственно, длина конвейера (как на входе, так и на выходе) в этом сварочном аппарате с двутавровой балкой «Три в одном» составляет 18 м каждый (стандартная длина конвейера составляет 11 м для стандартной заготовки длиной 15 м).Пожалуйста, проверьте прикрепленный 4й Фото;
3) Соответственно, количество манипуляторов входных фитингов увеличено с 3 до 4 групп для этого вертикального сварочного аппарата для двутавровых балок ZHJ5010.Пожалуйста, проверьте 4й фото тоже.(Рис.4)

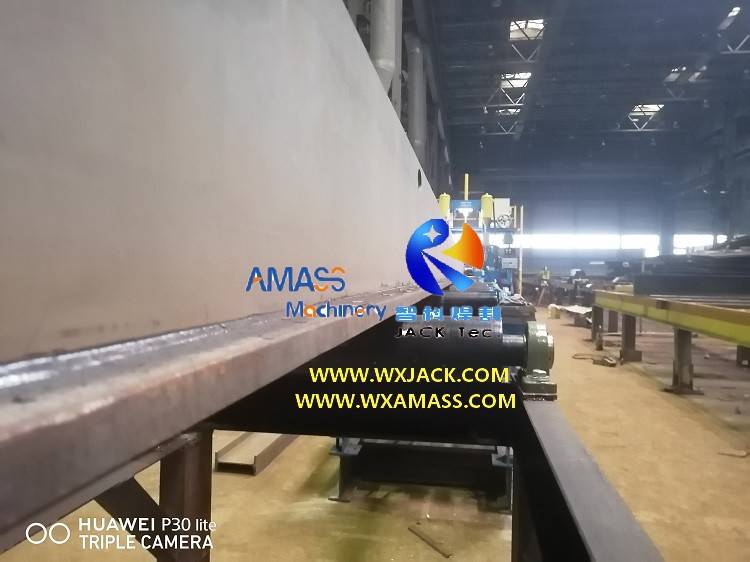

Представленная выше машина для изготовления двутавровых балок ZHJ5010 отлично работает на объекте заказчика.Пожалуйста, проверьте заготовку, которую он доставил, и ее паспортную табличку.
Для этой машины для сварки двутавровых балок со встроенной функцией ZHJ5010 (сварочный аппарат для вертикальной двутавровой балки):
Технический параметр | ZHJ5010 Индивидуальный сварочный аппарат малого размера «три в одном» с двутавровой балкой (Сварочный аппарат для сварки двутавровых балок) |
Диапазон размеров веб-страниц | Высота: 160 ∼ 1000 мм;Толщина: 6 ~ 16 мм |
Диапазон размеров фланцев | Ширина: 80 ~ 500 мм;Толщина: 6 ~ 20 мм |
Заготовка (сварная двутавровая балка) Длина | 3000 ∼ 20 000 мм (по индивидуальному заказу) |
Рабочая скорость Сборка/ Сварка/ Правка | 200 ~ 2000 мм/мин. (Бесступенчатое, инверторное управление, частотно-регулируемый привод) |
Высота однопроходного сварного шва | Макс.8 мм, плоская угловая сварка СО2 МИГ/МАГ |
Тип заготовки | Сварка двутавровой балки/тавровой балки симметричного сечения Только |
Габаритные размеры машины (Д×Ш×В) | 40 м × 4 м × 3,6 м |
Входной/выходной конвейер | длина 18 м каждый, 4 сегмента каждый; Один сегмент вождения, два сегмента холостого хода;Входной конвейер имеет четыре пары тяговых ящиков;Выходной конвейер имеет подъемную функцию |
Режим вождения | Сборка/ Выпрямление: Гидравлический цилиндр Перемещение заготовки: двигатель переменного тока |
Способ сборки фланца и паутины | Гидравлический двигатель и цилиндр, обе стороны синхронно |
Режим сварки | ПИЛА + СО2 Сварка MIG/MAG в среде защитного газа |
