1. Применение сварки сварки PTW с большой трубкой:

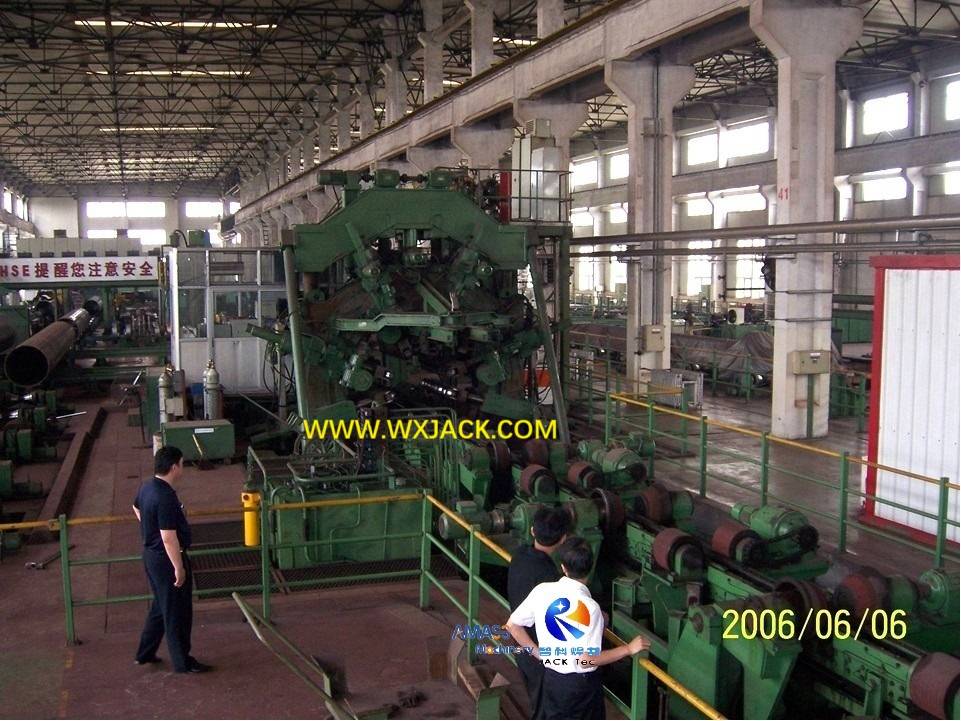

Сварная сварочная машина с тяжелой трубкой является вторым оборудованием, в производственной линии продольной сварки больших диаметров для применения трубопровода нефти. Учитывая макс. Длина большой трубной заготовки для приваренной привязки составляет до 30 м, общий вид этого большого механизма можно рассматривать только как небольшой дальний вид в соответствии с прикрепленным.
2. Производство нефтяного газопровода:
1) Фон: спрос на нефтегазовый трубопровод возник в конце 20 века . В канун Нового тысячелетия, в 2000 году, проект передачи по западу и востоку в Китае предусматривал огромный спрос на производство продольной сварки сварки большого диаметра с погруженной дуговой сваркой;
2) Машины, участвующие в этой производственной линии, перечислены в предыдущем разделе продукта 'Тяжелая пластинчатая пластинчатая машина для фрезерной машины ', пожалуйста, проверьте;
3) готовый продукт трубы большого диаметра этой производственной линии имеет спецификацию диаметра диаметра φ500 ~ φ1200 мм, толщины 12 ~ 25 мм и длины 20 ~ 30 м;
4) из которых крупное сварное оборудование для труб этого участка установлено в середине производственной линии, оно предназначено для окончательной формы большой трубы.
3. Рабочий процесс тяжелого приготовления сварки труб PTW :
1) Эта большая машина находится на промежуточной стадии производственной линии продольной сварочной трубы большого диаметра;
2) с краем пластины, измельченным с тяжелой краевой фрезелью, перед тем, как сгибаться в форме кривой с помощью предварительного изгиба, и наклонившись в грубую круглую форму с большим тормозом с большим нажатием тоннаж, там оставляет зазор шириной около 100 мм, который необходимо соединить для окончательного образования трубы;
3) Для процесса сварки труб, есть два варианта: один - ручная работа; Другой - автоматическая 2 сварка. Сварная сварочная машина с тяжелой трубкой в этом разделе продукта принимает во втором режиме;

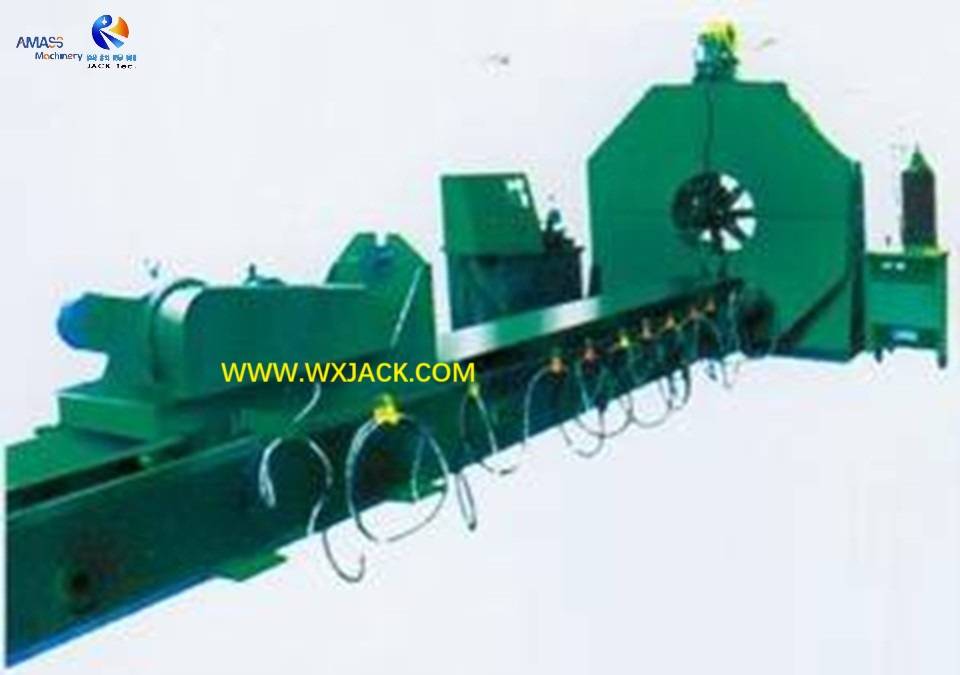

4) Прилагаемое изображение показывает окончательный процесс формирования и сварки, реализованный в этом большом механизме;
5) На переднем конце корпуса машины в длину находится рабочая единица машины: закрытый конструкционный приспособление, которое состоит из нескольких нажатых головок для сжатия зазора, исчез в закрытый шв;
6) в то же время, набор 2 сварки сварки, защищенного газовым газом, в верхнем положении выполняет сварку на шва, генерируемое мостовым зазором;
7) заготовка большой трубы проложена на корпусе машины и отправляется вперед;
8) Между тем, передняя часть трубы нажат и приварена, как указано вышеупомянутым;
9) При переднем прохождении всей длины трубы процесс сварки труб заполняется этой большой сваркой трубы.
4. Технические параметры PTW тяжелой трубной сварочной машины:
Модель Технический параметр | Сверхмощный PTW |
Максимум Длина трубы | 30 м |
Диаметр трубы | 500 ~ 1200 мм |
Толщина трубы | 12 ∼ 25 мм |
Сварка труба | Автоматический 2 газовый защитник CO |
Скорость сварки труб | 500–6000 мм/мин. （VFD, управление инвертором) |
