5-осевой 1400/9 пламенный и плазменный скоростной станок для резки труб с ЧПУ

Фрикционно-роликовый тип;Для трубы среднего диаметра
штат:
Количество:

A. Возможности 5-осевого многофункционального станка для плазменной резки труб с ЧПУ 1400/9:

1.       5-осевой многофункциональный станок для резки труб с ЧПУ может резать трубы на требуемую длину и делать фаску за один и тот же рабочий ход, таким образом достигая идеальной точности и высокой эффективности;

2.       Технология резки, применяемая в этом станке для плазменной резки труб с ЧПУ, может быть как кислородно-топливной, так и плазменной резкой со сжатым воздухом;

3.       Как и все модели многофункционального станка для поперечной резки труб с ЧПУ «/9», эта модель 5-осевого станка 1400/9 создана на основе 5-осевой станок для резки пересечения труб с ЧПУ 1400/12.Конфигурация 5-осевого управления является лучшим выбором для инвестиций в аспекте точной резки и снятия фаски, для спецификации станка для резки труб с ЧПУ диаметром Φ1400 мм.

4.       Готовая заготовка, вырезанная из многофункционального станка для резки пересечения труб с ЧПУ Wuxi JACK 5 Axis 1400/9:

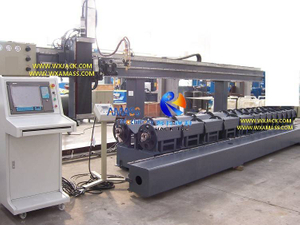

Рис.1 Станок для резки пересечения труб с ЧПУ 42 工件 45 微信图片_20220916124305



B. Превосходство 5-осевого управления в многофункциональной машине для плазменной резки труб с ЧПУ:

1.       На ранней стадии станка для резки труб с ЧПУ 5-осевая версия была высококлассной версией для трубы диаметром Φ1400 мм;

2.       В то время стимулом для использования 5-осевого управления для снятия фаски и снятия фаски является то, что это оборудование станка для резки труб с ЧПУ предназначено для подготовки к следующему этапу сварки и/или сборки, в соответствующих Сварочная роликовая кровать.Таким образом, возможность скашивания критического индекса производительности для любого набора станков для резки пересечения труб с ЧПУ;

3.       Для труб с толстой стенкой, без канавки с пропилом (3-осевой станок для резки труб с ЧПУ не может достичь этой цели), будет трудно выполнить точную сборку в условиях косого пересечения трубы;

4.       Причина в том, что в станке для поперечной резки труб с ЧПУ программирование выполняется на основе внешнего диаметра трубы.Таким образом, толщина стенки умножается на косой угол трубы, результат будет больше или меньше точного результата, что вызывает трудности при последующей сборке;

5.       Для этого 5-осевого станка для резки пересечения труб с ЧПУ с пламенной плазмой сложность в основном заключается в точности и стабильности узла резки, что требует сложной технологии;

Мгновенная и удобная работа на 5-осевом станке для резки пересечения труб с ЧПУ Wuxi JACK:

Рис. 2 Станок для резки труб с ЧПУ 39 界面

6. В последние годы наблюдается бурное развитие техники многофункциональной пламенной плазменной машины с ЧПУ для резки труб с ЧПУ серии CP, а 5-осевая версия с ЧПУ является основным направлением, которое имеет преимущества лучшей экономической эффективности, обеспечивая стабильную и качественную производительность машины с ЧПУ для резки труб. в настоящее время.

Иллюстрация на 5-осевом станке для плазменной резки труб с ЧПУ:

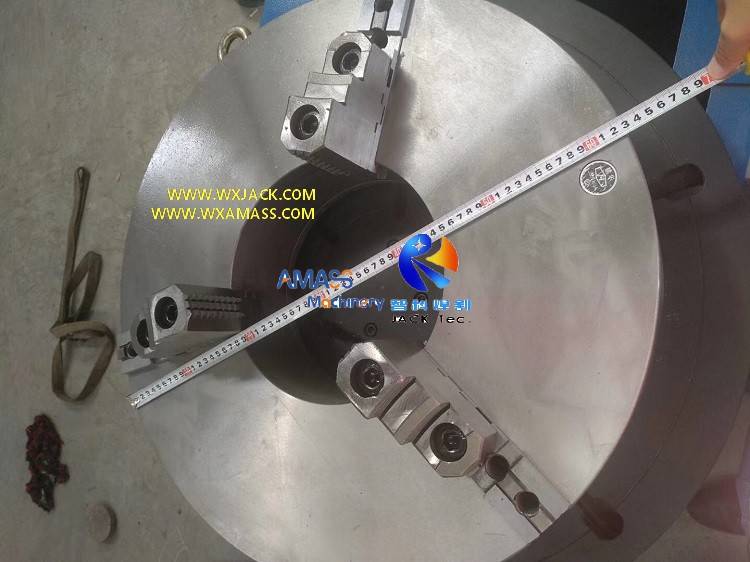

Рис.3 Станок для резки труб с ЧПУ – 11 – Поддержка 5 раз – 7, 9, 25, 28 и 33



C. Технические параметры 5-осевого многофункционального станка для плазменной резки труб с ЧПУ 1400/9:

Ниже приведены технические характеристики 5-осевого многофункционального станка для резки труб с ЧПУ 1400/9 с плазменным и пламенным управлением:


Модель

Технический параметр

5-осевой ЧПУ-CP 1400/9

Многофункциональная Пламенная Плазма

Станок для резки пересечения труб с ЧПУ

Подходящий диаметр   Диапазон труб для резки и снятия фаски (мм)

300 ~ 1400

Размещение Макс.Длина   трубы

Для резки и скашивания   (мм)

9000

Допустимый диапазон толщины трубы (мм)

6~100 мм для   резка пламенем

3 ~ 25 мм для плазмы   резка

Подходящая скорость резания

200 ~ 800 мм/мин.для газовой резки

Около 200 ~ 2000 мм/мин.   для плазменной резки

(в зависимости от толщины   Трубная и плазменная мощность)

Эффективная ось управления ЧПУ

5 оси X/Y/Z/A/B

Ось X: для резака   расположение вдоль продольного направления трубы;

Ось Y: для управления трубой   вращение по часовой/против часовой стрелки;

Ось Z: для управления   высота резака в зависимости от диаметра трубы;

Ось: для наклона   резак по радиусу трубы;

Ось B: для наклона резака вдоль   продольное направление трубы
