Первая фотография была сделана в сборочном цеху Wuxi JACK на двух комплектах DX1015 Small. Фрезерный станок с торцевой поверхностью двутавровой балки.
1) DX1015 Гидравлический Фрезерный станок с торцевой поверхностью двутавровой балки это облегченная специальная модель изделия, для торцевой обработки заготовок макс.размер поперечного сечения Высота × Ширина = 1000 × 1500 мм;
2) DX1015 можно использовать для торцевого фрезерования двутавровой балки 1,5 м: пожалуйста, проверьте 2й На фото вы можете видеть, что в станке для фрезерования концов двутавровых балок серии DX двутавровая балка укладывается в горизонтальной ориентации, а не в вертикальной Машина для изготовления двутавровых балок PHJ& ZHJ, или 45° в Машина для дуговой сварки под флюсом двутавровой балки.Итак, макс.размер стенки двутавровой балки 1500 мм (по ширине) и фланца 800 мм (по высоте) идеально подходит для макс.доступный ход станка для торцовки двутавровых балок DX1015;
3) Чаще тип крепления заготовки для DX1015 показан на 3-мрд фото: Сварка элементов конструкции специального исполнения небольших размеров.
1) «Гидравлический» относится к его стойке для заготовки с гидравлическим приводом.Пожалуйста, проверьте 4й картина.Для небольшой модели торцевого фрезерного станка DX1015 двутавровой балки из-за ее небольшого размера и, следовательно, небольшого веса заготовки, во время обработки торца существует потенциальный риск вибрации заготовки, что может отрицательно сказаться на качестве торца;
2) Для этой цели мы оснащаем приводную рейку гидравлического цилиндра в малых и средних моделях станков для фрезерования торцевых поверхностей двутавровых балок серии DX (DX08xx ~ DX30xx) с целью плотного зажима заготовки;

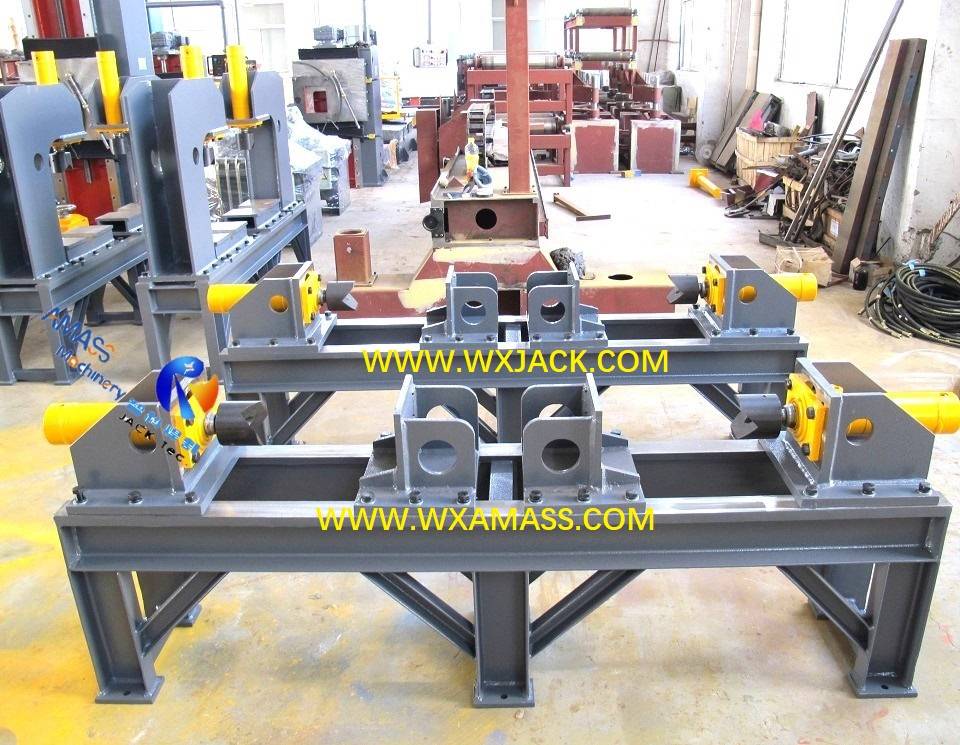

3) 4й На фото показан наиболее часто применяемый тип гидравлической стойки для заготовок.В зависимости от конкретной структуры заготовки существует множество других типов зажимных стоек, особенно для малых фрезерных станков с двутавровыми балками.Пожалуйста, проверьте 5й фото для одного из примеров.

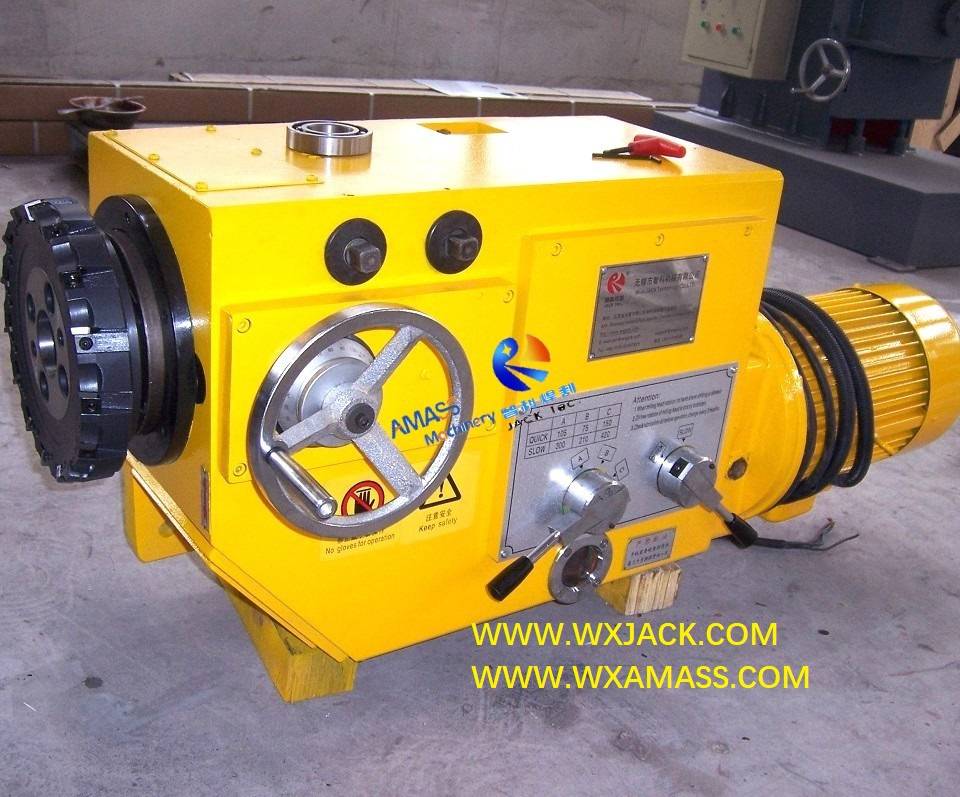

1) Фрезерная головка: Пожалуйста, проверьте 6й Фото.Для большинства малогабаритных гидравлических фрезерных станков для двутавровых балок на рынке мощность фрезерной головки обычно составляет 5,5 кВт.В то время как Wuxi JACK производит полный спектр наших фрезерных станков для обработки торцевых поверхностей двутавровых балок серии DX мощностью 7,5 кВт, включая серию DX10xx, и даже DX0820, который имеет преимущество в высокоскоростном процессе фрезерования, повышении эффективности производства, создании большей прибыли для клиентов;
2) Облицовочная ложа лезвия Станок для торцовки двутавровых балок серии DX имеет стандартный тип, доступный на рынке.Лезвие облицовки изготовлено из легированной карбидной стали;
3) Для ограждения горизонтального рельса, он изготовлен из нержавеющей стали каскадного типа, с преимуществом хорошего уплотнения, хорошего рассеивания и длительного срока службы.На защитной крышке имеется глазок, через который можно наблюдать за смазкой и чистотой рельса;
4) Шильдики Фрезерный станок для двутавровых балок серии DX и технические документы написаны на китайском и английском языках.Машина имеет стандартный синий цвет JACK и может быть обозначена заказчиком;
5) Гидравлическая станция DX1015 Малый фрезерный станок с двутавровой балкой включает в себя насос, цилиндр и два комплекта стоек;
6) Облицовочная операция: Станок DX1015 оснащен ручным вращающимся подвесным пультом, прост в эксплуатации и выравнивании лезвия;И есть рабочая платформа для оператора, управляющего процессом фрезерования торца.
а) Как горизонтальные, так и вертикальные направляющие представляют собой сверхмощные направляющие с вкладышами на шарикоподшипниках, с преимуществом большой грузоподъемности, небольшого зазора и хорошей точности;
б) В отличие от этого, другие производители торцевых фрезерных станков с двутавровыми балками обычно приваривают к станине станка обычные направляющие, которые представляют собой материал низкого качества с низкой твердостью и меньшей точностью.Пожалуйста, проверьте 1ул. фото станины станка и линейных направляющих производства Wuxi JACK.
Ниже приведены параметры фрезерного станка для обработки торцов двутавровых балок DX1015:
Технический параметр | DX1050 Маленькая машина для торцевой обработки двутавровых балок (фрезерный станок с торцевой поверхностью двутавровой балки) |
Установка Высота поперечного сечения заготовки | 1000 (мм) |
Ширина поперечного сечения фитинга | 1500 (мм) |
Лицом к лицу с силой головы | 7,5 кВт |
Скорость горизонтальной торцевой обработки колонны для обработки по ширине заготовки | Бесступенчатый 150-600 мм/мин, частотно-регулируемый привод, инверторное управление |
Фрезерная каретка Вертикальная скорость торцевой обработки для обработки по ширине заготовки | Бесступенчатый 150-600 мм/мин, частотно-регулируемый привод, инверторное управление |
Скорость холостого хода в горизонтальном и вертикальном направлении | 1100 мм/мин. |
Двигатель горизонтального перемещения колонны | 2 кВт |
Горизонтальный и вертикальный путеводитель | Точная линейная направляющая для тяжелых условий эксплуатации |
Фрезерная тележка Движение вверх и вниз Приводной двигатель | 2,5 кВт |
Скорость вращения шпинделя торцевой головки | 75 ~ 420 об/мин |
Угол наклона головы вдоль вертикальной поверхности | 0º∼45º |
Диаметр режущей головки | Д=φ125-250 мм |
Ход шпинделя фрезерной головки | 100 мм |
Гидравлическая насосная станция | 3кВт |
