Огромный фрезерный станок FXBJ и GFXBJ с четырьмя или пятью головками

А.  Определение, специальность, классификация и положение станков для фрезерования кромок листового металла серий FXBJ и GFXBJ с четырьмя и пятью головками:

1.  Определение станка для скашивания кромок листового металла с четырьмя или пятью головками:

1) Большинство моделей в семействе продуктов Кромкофрезерный станок серий XBJ и SXBJ оснащены одним или двумя комплектами фрезерных головок, на долю которых приходится более 95% общего объема;

2) Между тем, существует филиал специального типа фрезерного станка для больших пластин, который имеет от четырех до пяти комплектов фрезерной головки и ее подвижных кареток в одном комплекте такое сверхмощное вспомогательное оборудование для сварки листового металла, как показано на прилагаемых фотографиях;

2.  Классификация моделей GFXBJ и FXBJ с четырьмя и пятью головками для крупногабаритных фрезерных станков:

1) Уси ДЖЕК GFXBJ-23 Пять голов  Большой станок для фрезерования кромок листового металла, установленный на объекте заказчика: (Рисунок 1)

2)  Четыре головки серии FXBJ Кромкофрезерный станок вспомогательного оборудования для сварки листового металла: (Рис.2)

3.  Специальность и положение станка для фрезерования кромок листового металла с четырьмя или пятью головками:

1)  Позиция: Конфигурация с четырьмя или пятью головками Крупномасштабные фрезерные станки серии FXBJ и GFXBJ являются «гигантами» в семействе фрезерных станков для обработки кромок;

2)  Мощные возможности: Это крупное сварочное вспомогательное оборудование обычно применяется для создания сварочных канавок на обеих сторонах металлических пластин большого размера с высокой эффективностью:

3)  Стальная пластина заготовки и ее четыре угла с обеих сторон, скошенные канавками, удерживаются на рабочем столе Wuxi JACK GFXBJ-23 для сварки листового металла, вспомогательного оборудования, кромкофрезерного станка: (Рис.3)

Б.  Технические характеристики крупногабаритного фрезерного станка с четырьмя или пятью головками:

1.  Действительный макс.Ход фрезерной обработки кромок GFXBJ и FXBJ Вспомогательное оборудование для сварки листового металла с четырьмя или пятью головками:

1) Все станки для скашивания кромок листового металла с четырьмя и пятью головками относятся к сверхмощным фрезерным станкам с большими кромками пластин;

2) «Самая маленькая» модель имеет самый длинный эффективный ход фрезерования кромок 18 000 мм;А «самая большая» модель имеет максимальный допустимый ход 23 000 мм;

2.  Конфигурация станков GFXBJ и FXBJ для снятия кромок с четырех-пяти головок с большим листовым металлом:

1)  Количество фрезерных головок: от четырех до пяти комплектов фрезерных головок в одном комплекте кромкофрезерного станка;

2)  Мощность фрезерной головки: Часто используется более высокая мощность 11 кВт по сравнению с 7,5 кВт в обычных моделях фрезерных станков для кромок;

3)  Толщина заготовки: Пластины из листового металла со скошенной кромкой на станке для фрезерования кромок с четырьмя или пятью головками обычно имеют макс.толщина 200 мм по сравнению с пределом 40–80 мм на «обычном» кромкофрезерном станке;

4)  Загрузка и выгрузка заготовки: Учитывая огромные размеры и большой вес (иногда около 70 тонн на кусок стального листа) в мощном фрезерном станке с четырьмя или пятью головками, дополнительная система загрузки с гидравлическим приводом часто оснащается вспомогательным сварочным оборудованием такого большого размера.Смотрите ниже фото:

5) Гидравлическая вспомогательная система загрузки стальных листов, установленная на фрезерном станке Wuxi JACK с четырьмя или пятью головками для больших листов: (Рис.4)

С.  Применение и необходимость FXBJ и GFXBJ Вспомогательное оборудование для сварки листового металла с четырьмя или пятью головками Фрезерный станок для кромок:

1.  Где используется: Машина для снятия кромок с четырех или пяти головок для тяжелых условий эксплуатации обычно применяется в области крупных гражданских проектов, наиболее частыми примерами являются стальные конструкции, строительство мостов, особенно мост через залив;

2.  Зачем нужно: В частности, в таких крупных проектах в качестве сырья используется огромное количество крупногабаритных и тяжелых металлических пластин, которые должны иметь большие фаски на обеих кромках и четырех углах для высокой производительности, и, следовательно, требуют применения. четыре или пять комплектов конфигурации фрезерных головок в этих сверхмощных станках для фрезерования кромок пластин;

3.  Спецификация заготовок на крупногабаритном фрезерном станке с четырьмя или пятью головками:

Пластины из листового металла, подлежащие обработке с помощью такого сварочного вспомогательного оборудования, станок для фрезерования кромок больших листов, имеют размерный ряд:

1) Диапазон длины: Макс.от 18 000 мм до 23 000 мм;

2) Ширина Диапазон: Макс.от 3000 мм до 4000 мм;

3) Диапазон толщины: 6~ 200мм;

4) Масса: до 70~75 тонн, это действительно колоссы;

4.  Функции крупногабаритных фрезерных станков FXBJ и GFXBJ с четырьмя или пятью головками:

1) Изготовление сварочной канавки на большой пластине в четырех углах листового металла заготовки, в положении верхней и нижней фасок, в виде прямых и наклонных и тупых кромок или даже канавок круглой формы.Смотрите ниже фотографии:

2) Наиболее распространенные типы сварочных канавок, которые должны быть сделаны на двойных кромках стального листа, от четырех- до пятиголовочного станка для фрезерования кромок листового металла: (Рис.5)

3) Фаски круглой формы, изготовленные из сварочного вспомогательного оборудования Wuxi JACK с четырьмя и пятью головками, для снятия кромок: (Рис.6)

Д.  Структура FXBJ и GFXBJ Четырех-пятиголовочный фрезерный станок для обработки кромок листового металла:

1.  Расположение фрезерных головок в станке для фрезерования кромок толстого листа:

1) Четыре набора основных фрезерных головок расположены симметрично по обеим сторонам рабочего стола вспомогательного оборудования для сварки листового металла.Показано на фото ниже:

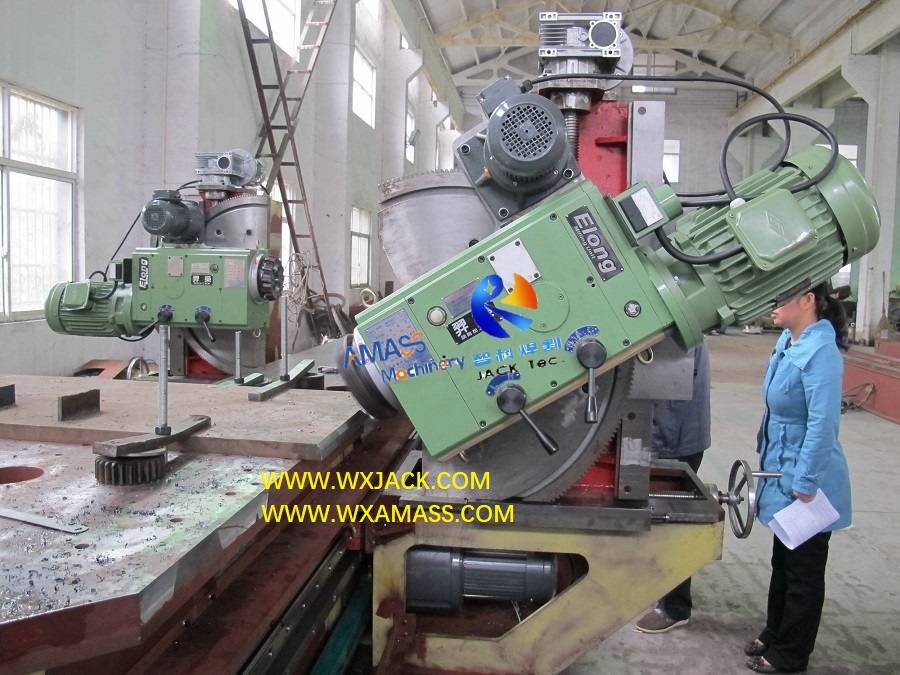

2) Симметричная установка четырех комплектов фрезерных головок мощностью 11 кВт в сварочном вспомогательном оборудовании Wuxi JACK FXBJ-18 для фрезерования кромок больших листов (Рис.7):

3) Это может напомнить вам об аналогичной конструкции станка для фрезерования кромок «обычного» размера, такого как Кромкофрезерный станок SXBJ-12.Разница в том, что в станке для снятия кромок SXBJ-12 имеется 1 комплект каретки фрезерной головки, установленной с обеих сторон вспомогательного оборудования для сварки листового металла соответственно;

2.  Более гибкий стиль механической рамы в конфигурации с четырьмя или пятью головками.

Эти специальные пункты включают, но не ограничиваются:

1) Подвижный стиль вместо прижимной балки фиксированного типа в станке для снятия кромок с больших пластин;

2) Добавлена ​​боковая балка с малым ходом для компенсации движения прижимной балки в станке для фрезерования кромок больших пластин.

Э.  Технические параметры FXBJ и GFXBJ Четырех-пятиголовочный крупногабаритный фрезерный станок для тяжелых условий эксплуатации:

Ниже приведены общие технические характеристики станков для снятия кромок с больших пластин серий FXBJ и GFXBJ с четырьмя и пятью головками различных размеров:
