DX3040 Высокоскоростной фрезерный станок с двутавровой балкой

Такой же как DX3030, DX3040 — еще одна часто используемая сверхмощная модель фрезерного станка для сварки торцевых поверхностей серии DX.Разница между этими двумя моделями заключается в ширине заготовки, которую можно торцевать (Горизонтальный ход).

1. Применимый диапазон фрезерных станков для обработки торцевых поверхностей двутавровых балок DX3040:

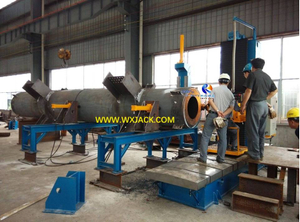

1) Прикрепленный 2^й и 3^рд На фотографиях показаны применяемые детали станка для торцовки двутавровых балок DX30xx: Элементы трубной конструкции большого диаметра (1,5–3 м).Таким образом, вы можете назвать это оборудование фрезерным станком для торцевой поверхности трубы;

2) С другой стороны, станок подходит для обработки заготовок с квадратным/прямоугольным поперечным сечением, например, балка BOX/двутавровая балка и т. д., вместо круглого сечения (труба/труба).Причина: Во время работы, под управлением двигателя переменного тока и управляемого инвертором переменного тока, фрезерная головка перемещается либо прямо вперед и назад по горизонтали, либо прямо вверх и вниз по вертикали, выполняя фрезерование торца по прямой и прямоугольной траектории.Таким образом, на станке для фрезерования торцевых поверхностей двутавровых балок DX3040 во время торцевого фрезерования труб/труб оператор должен с полным вниманием позаботиться о настройке и регулировке лезвий торцевателя, чтобы добиться идеального качества обработки элементов конструкции труб/труб;

3) Если вы надеетесь получить относительно простые работы по фрезерованию концов труб/элементов трубной конструкции, вам может потребоваться внедрение ЧПУ для управления станком --- Пожалуйста, ознакомьтесь с разделом 'Продукция'DX3040 Фрезерный станок с ЧПУ для торцов труб'.

2. Несколько технических характеристик торцевого фрезерного станка DX3040 для сварки конструкций.:

1) Как следует из названия продукта, этот универсальный станок для торцовки двутавровых балок можно использовать для фрезерования торцевых поверхностей двутавровых балок, но не только для такого типа заготовок. Сортовой прокат любых видов крестообразной формы у всех можно фрезеровать торец на этом оборудовании.Пожалуйста, проверьте прилагаемые фотографии, на которых показана гетероморфная форма заготовки стальной конструкции, а часть элемента конструкции резервуара обрабатывается на станке.По этой причине этот фрезерный станок для торцевой поверхности трубы можно охарактеризовать как «общего назначения» или «универсальный»;

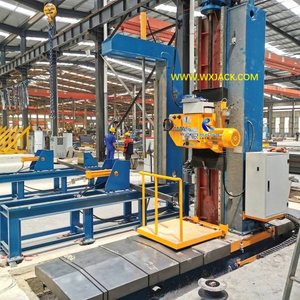

2) Как 1^ул. /2^й /3^рд На фотографиях видно, что в модели DX3040 для торцевого фрезерного станка среднего размера рабочая панель имеет форму стоячего типа, установленного на подъемной стойке станка, вместо фиксированной высоты выступа в моделях меньшего размера ниже DX20xx.Пожалуйста, проверьте раздел продукта 'Станок для обработки концов двутавровых балок DX1530e' сделать сравнение;

3) При большом вертикальном ходе фрезерного станка для торцов труб DX3040 подъем фрезерной головки передается с помощью мощной пары гаек с трапециевидным ходовым винтом и поддерживается противовесом, что обеспечивает плавную и надежную передачу;

4) Пожалуйста, проверьте 4^й Фото.Имеются ручные смазочные насосы как для горизонтального перемещения колонны, так и для вертикального перемещения фрезерной каретки, что обеспечивает наилучшую смазку и техническое обслуживание точных линейных направляющих в обоих направлениях.

3. Торговая марка и поставщик основных блоков в DX3040 Фрезерный станок для торцевой поверхности сварочной конструкции:

1) Корпус машины цельной сварки и термообработанной конструкции: Wuxi JACK;

2) Рабочий стол с балочным зажимом: Уси ДЖЕК;

3) Фрезерная головка: Тайвань произвел 7,5 кВт, тип E-LONG MU-6S или материковый китайский бренд HengBei;Фрезерная головка может регулировать угол от -45° до 45° по вертикальной поверхности;

4) инвертор для управления скоростью горизонтального и вертикального фрезерования: Mitsubishi;

5) Горизонтальные и вертикальные линейные направляющие: Тайвань Hiwin или ABBA;

6) Электрический элемент (Воздушный выключатель/ Контактор/ Реле): Siemens или Schneider;

7) Редуктор: Материковый Китай Wunan, или Тайвань Chengbang редуктор BRUCO;

8) Гидравлическая система: материковый Китай Нинбо Чуанли

9) Облицовочная ложа лезвия Фрезерный станок для торцов труб DX3040 относится к стандартному типу, доступному на рынке.Облицовочное лезвие изготовлено из легированной карбидной стали.

4. Технические параметры DX3040  Фрезерный станок для торцевой поверхности сварочной конструкции:

Ниже приведены параметры фрезерного станка для обработки торца трубы DX3040 (станок для обработки торца двутавровой балки):
