Многофункциональная вырезанная и совинная 6-оси с ЧПУ

A. Функция и использование обработки CNC-CP-3000/9  Model 6 пламя и плазма большая труба CNC Cutcure :

1. Где видит применение машины для резки труб и скоса с ЧПУ :

1)  Фон : в области сжиженного нефтяного (лисифицированного нефтяного газа).

2)  Вклад : Эти изготовленные ветви изготовлены из труб, которые проходили через резак и скопление на обеих сторонах, промежуточные трубы ... в машине режущей трубы с ЧПУ труб;

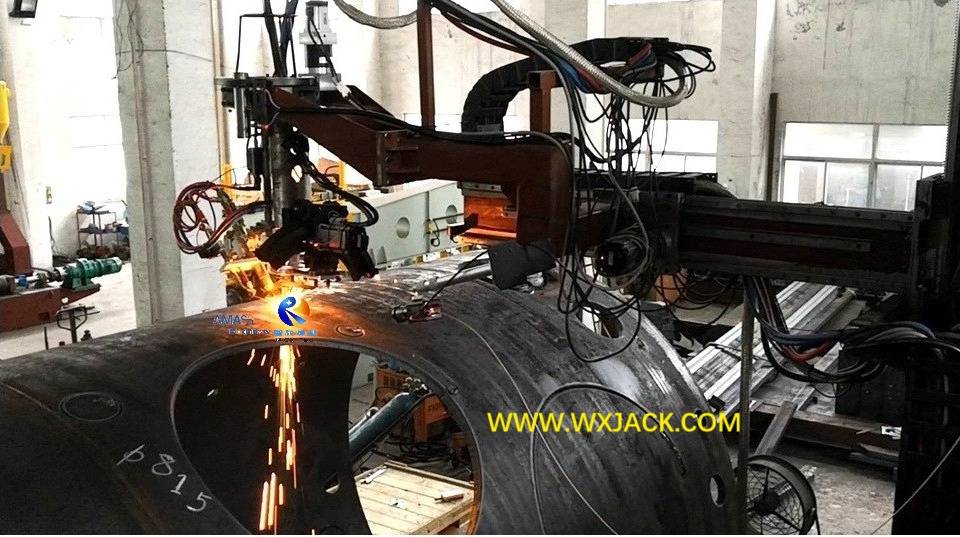

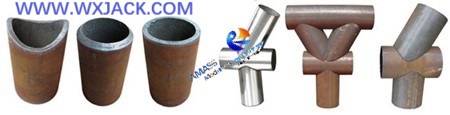

3) Рабочие детали : наполовину готовые ветви труб, изготовленные из заготовки машины: ( Рис.1 )

2. Основные функции 6 оси CNC-CP-3000/9 CNC Cutcure Tipe Tipe Machine :

В этом отношении любой набор машины имеет 2 основные функции:

1) Труба с фиксированной длиной отключено : любой кусок изготовленной стальной трубы можно разрезать на сегменты по ожидаемой длине;

2) Определенный угол скоси : помимо прямых краев, отличительной особенностью является его способность к угловым скоси и канавки:

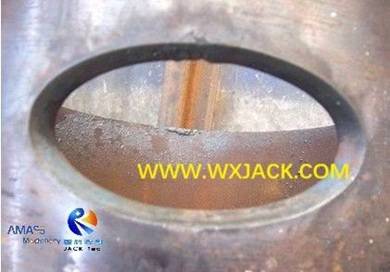

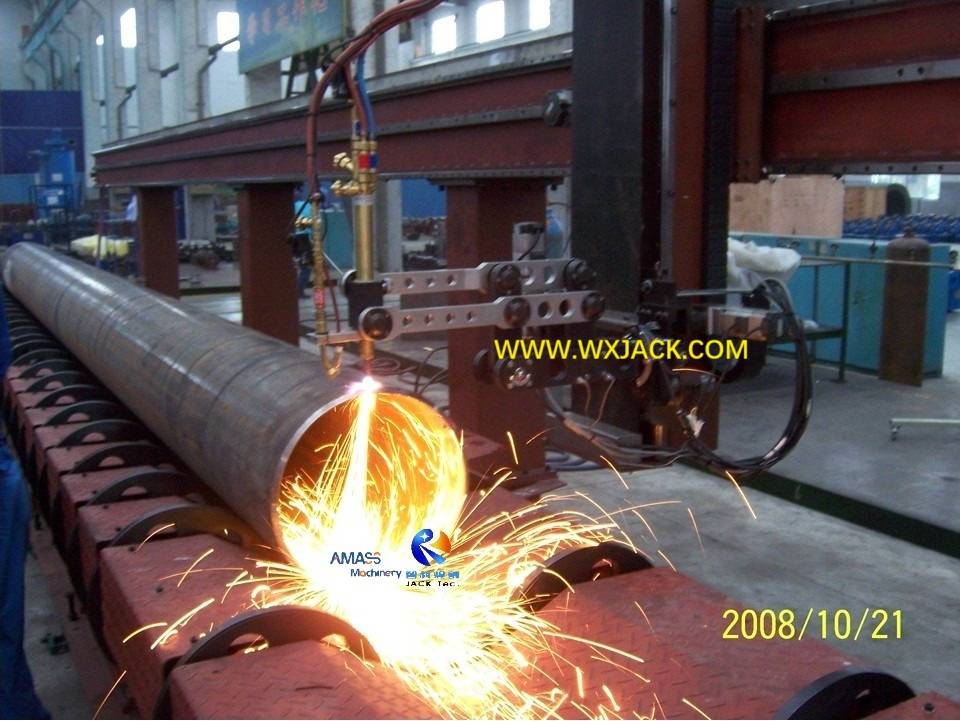

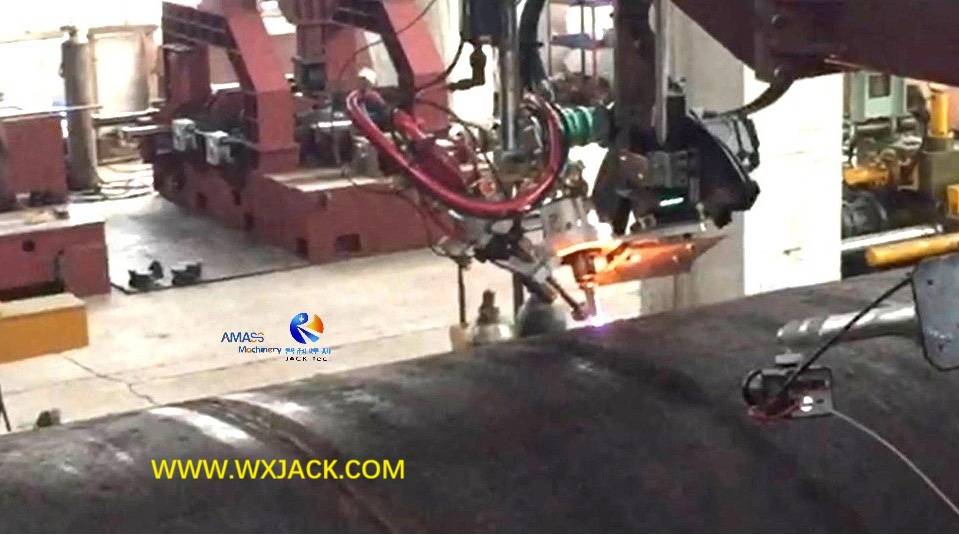

3) Резка KERF в угла наклона, доставленная из пламени Wuxi Jack Flame и Plasma CNC Cutcure Rutching and Seveling Machine:  ( Рис.2 )

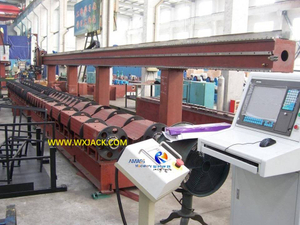

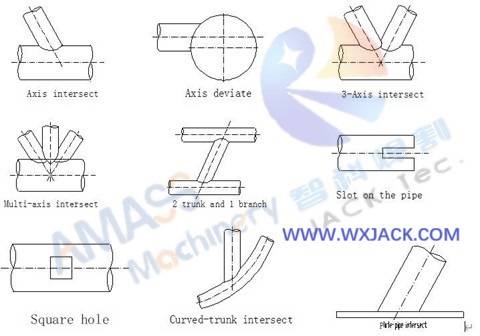

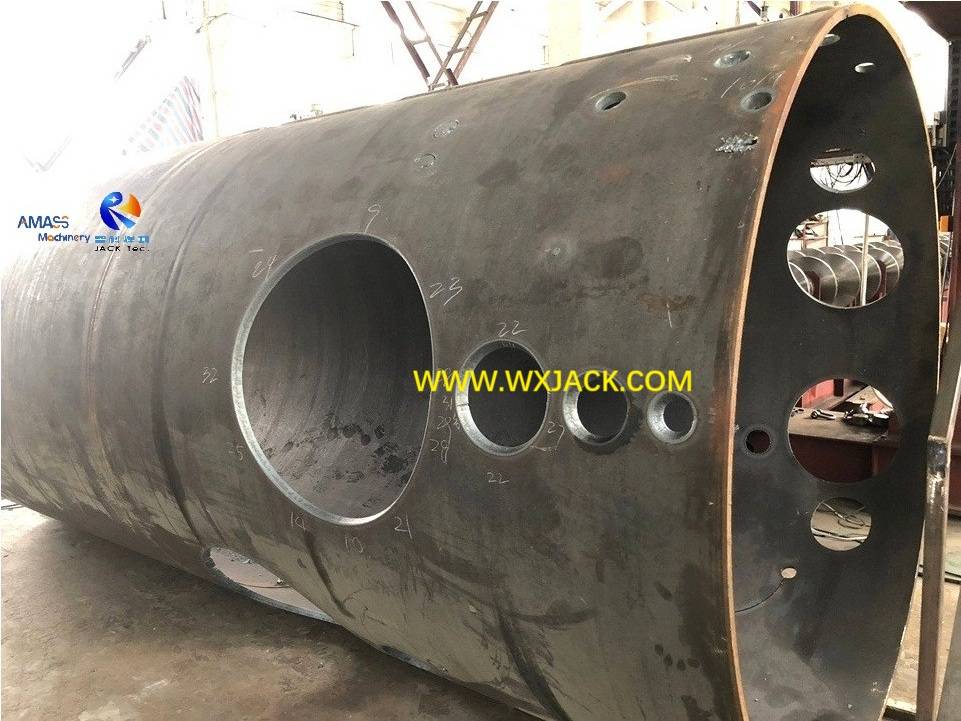

4) Типичная библиотека продуктов трубной ветви на основе готовых заготовков с машины: ( Рис.3 )

3.  Применимая спецификация заготовки 6 оси CNC-CP-3000/9 CNC-перекрестная режущая машина :

1) диаметр применения трубы ：

От φ500 до φ3000 мм;

Примечание :

а) толщина маленькой стенки соответствует маленькому диаметру;

б) что означает, что это должно быть так: чем меньше диаметр трубы, тем меньше толщина его стенки;

2) Применимый диапазон толщины трубы :     5,0 ~ 50,0 мм для резки пламени;

3) Применимая длина трубы :                     1,0 ~ 9,0 м;

4) Макс. Вес трубы и сосуда:       до 25,0 тонн;

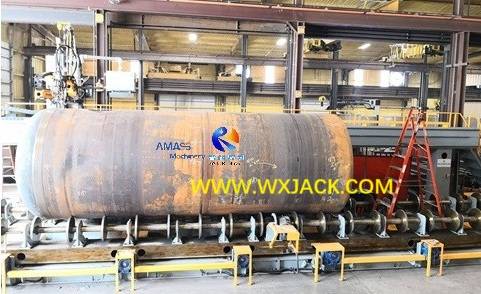

5) Вид на : фото кусок резервуара φ2500 мм, заложенные на стойках заготовки из Wuxi Jack CNC -CP-3000/9 Пламя и плазма.

B. Ось управления CNC-CP-3000/9 6 Осин Оси и плазма .

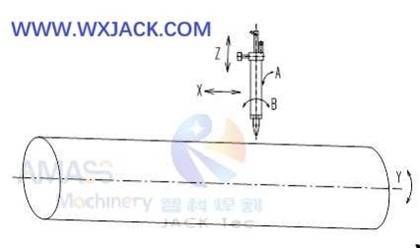

Это набор из 6 машин с ЧПУ оси, который можно четко проиллюстрировать в 2 -х эскизах.

1 . ​ ​​ ​​​

1)  x ось : для выполнения движения фонарика вдоль продольного хода перемещения. Для этого

Модель машины CNC-CP3000/9, ее макс. ход 9300 мм;

2)  Ось Y : для управления вращением трубы. Соответствующая вращающаяся линейная скорость составляет 80 ~ 3000 мм/мин. Это выполнено с сервомоторным приводом;

3)  Ось Z : для управления вертикальным ходом режущей факела на основе различных диаметров труб. Связанный макс. ход 2450 мм;

4)  Ось : для реализации качания факела вдоль продольного пути трубы. Соответствующая область качелей находится в диапазоне ± 45 °;

5) B Ось : для управления режущим качанием факела вдоль пути трубы. В моделях CNC-CP CNC Cutcure Rutching and Sevel Machine соответствующая область качания находится в диапазоне ± 45 °;

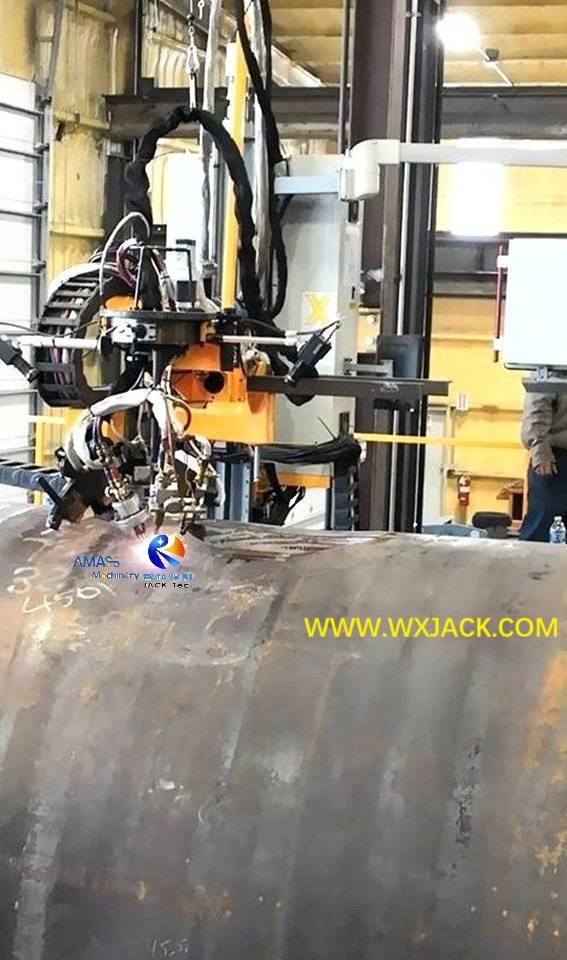

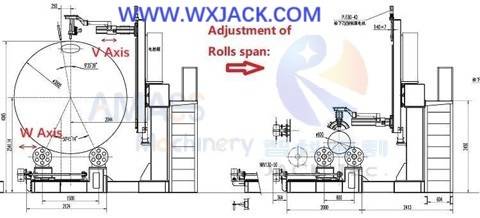

2.  Ось U в Wuxi Jack CNC-CP Series 6 Оси по оси CNC Cutting Machine : ( Рис.6 )

Как указано на приведенной выше иллюстрации:

1)  Ось У : это для управления на расстоянии бокового движения роликов для трения, поддерживающих стойки;

2)  Цель : это предназначено для обслуживания различных диаметров φ800 мм или φ1500 мм, что подходит для разных диаметров сосуда;

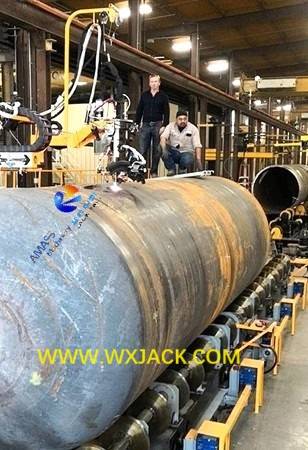

3)  Боковой вид на оси U в большой машине Wuxi Jack: ( Рис.7 )

C. Система управления и управления в CNC-CP-3000/9 6 Осиновая и плазма большая резка и скостная машина с ЧПУ :

1. Контроллер с ЧПУ машины для резки труб :

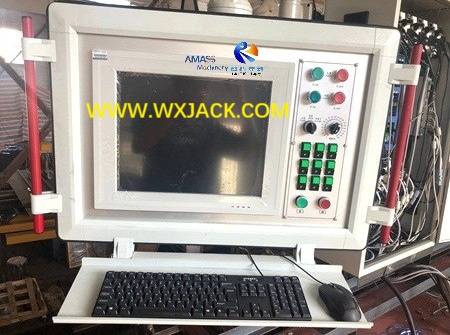

Выделенное использование контроллера с ЧПУ F6000 , специально предназначенным для резки труб с ЧПУ: ( Рис.8 )

1)  язык : поддержка китайского и английского языка, а также другие общие языки;

2) G -код и M -функциональное программирование для завершения простых рабочих частей;

3)  протокол : протокол поддержки эфира кошки;

4) интерфейс : стандартные и расширенные порты ввода/вывода;

5)  Работа : параметрическая и индивидуальная технология обработки, с сенсорным экраном мягкие функциональные клавиши, а также пульт дистанционного управления;

6)  Скорость резки : поддерживать автоматическую регулировку пламени и скорости резки плазмы, основываясь на толщине труб, проложенных на машине резки и скостного с ЧПУ;

7)  Plasma Grooving : Поддержка коррекция отклонения углового отклонения в дуге плазмы;

8)  3D -режим L : 3D -вид на трубе заготовки, которую можно повернуть в реальном времени, чтобы операторы могли наблюдать за траекторией разрезания 360 °, в течение периода бега;

9)  Сервис : все функции и процессы системы управления ЧПУ могут быть обновлены в Интернете, что устраняет клиентов, касающихся после продажи службы трубной резки с ЧПУ;

10) Множественные режимы резки : поддерживать газ кислорода/ плазма/ демонстрация и лазер 4 видов режима резки, которые будут выполнены в машине;

2. Система электрической системы управления серии CNC-CP серии CNC Concection Cutsection Rutging and Seveling Machine :

1) ЧПУ как ядро : выгода от мощной функции контроллера ЧПУ, оставшиеся части электрической системы управления машиной являются относительно простыми и кратким: все функции и действия машины  контролируются с помощью контрольной станции с ЧПУ;

2) Краткая и компактная плата управления и маршрутизацию кабеля : это также помогает всей системе электрического управления уменьшенной до минимального уровня, а также наименьшую степень помех на маршрутизацию кабеля.

D. Работа на CNC-CP-3000/9 6 Осиновая и плазма большая машина для перекрестки труб с ЧПУ :

Ниже фотографии, сделанные на американском объекте Wuxi Jack, ярко отражают дружественный режим работы машины:

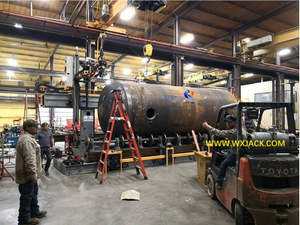

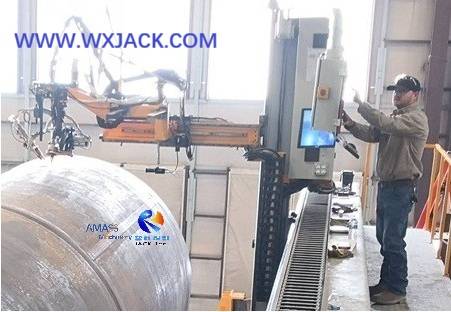

1. Работа на Wuxi Jack CNC-CP-3000/9 Flame and Plasma Большая труба CNC Cutcure : ( Рис.9 )

1)  Лестница : Существует воздушный проход высоты 4 м, установленная рядом со всей зоной длины этого набора большой машины для резки труб с ЧПУ, с лестницами для доступа;

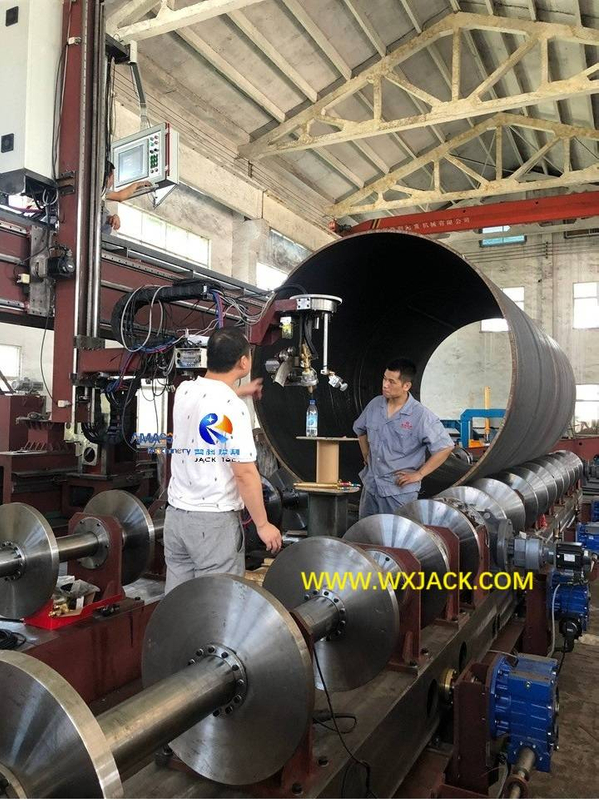

2)  Операционная станция : показан на приведенной выше фото, станции управления ЧПУ и рабочей панелью, установлены на этом воздушном проходе, так что оператор будет работать с работой этой большой машины в воздухе 4M;

3)  Преимущества такого расположения лежат в: безопасно , удобно и лучший  угол обзора . Оператор может контролировать весь эксплуатационный процесс без каких -либо затруднительных условий, в течение периода работы;

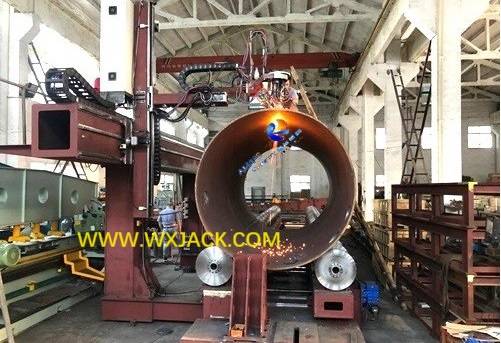

2. Управление при разрезании труб больших диаметров в Wuxi Jack Большой перекрестной режущей трубной трубки и скостной машины :  ( Рис.10 )

1) показано на приведенной выше интегрированной фотографии, есть воздушная проходная дорожка на коротких расстояниях, для операторов, поднимающихся на трубу заготовки большого диаметра;

2) так что операторы могут проверить и справляться с резкой заданием, реализованной в машине.

E. Технические параметры CNC-CP-3000/9 6 Основой пламя и плазма Большой перекрестной режущей и скостной машины трубы с ЧПУ :

1.   Скорость резки :  100 ~ 1000 мм (на основе материала и толщины пластины);

2.   Количество контролируемой оси ： 6 оси, из которых 4 оси меж контролируются;

3.   Степень свободы в системе канавки :    бесконечное непрерывное вращение в пределах ± 45 °;

4.   Поддержка ролика мин. Расстояние :   800 мм (для диаметра сосудов φ500 ~ φ1500 мм);

5.  Поддержка ролика Макс. Расстояние : 1500 мм (для диаметра сосудов φ1400 ~ φ3000 мм);

6.  Опорно -роликовые расстояния Регулируйте двигатель :  2,0 кВт;

7.  Опорное расстояние ролика в направлении долготы : 700 мм
