RH-3000 высокая точная кража с краем пластины для порта

1. На RH3000 высокая точная экрана пластины и округление:

В разделе продукта структура рамы коробки RH1500

1) конструкция машины;

2) измерение машины и ее компонентов;

3) Работать движение и проезд  в машине;

4) Материал и обработка рабочего элемента: края округления роликов/ передача и гида ...;

И иметь введение по третьей теме 'его движения и движения в машине серии RH '. В этом разделе продукта Model Machine RH3000 мы продолжим объяснение аспекта материала и обработки основных единиц ».

2. Материал и процесс обработки основного действующего элемента в машине с высокой точностью к краю плиты:

1) Критические факторы:  для границ округления и разграбления, которые должны учитывать как тяжелую рабочую силу, так и высокую точность в операции округления края, это должна быть идеальная интеграция прочности и точности;

2) Пять критически важных рабочих элементов машины, которые мы обсудим здесь:

а) Крайние округления роликов;

б) базовый  слой края, округлый ролик и его масляный цилиндр;

C) GUINDING GOD и  скольжение медвежьи на поперечном движении рулонов с округлыми краями;

 D) D Собственные нажатые на обширные ролики на широком листовом металле.

3. Круглые ролики в серии RH

Пожалуйста, проверьте изображение, как ниже:

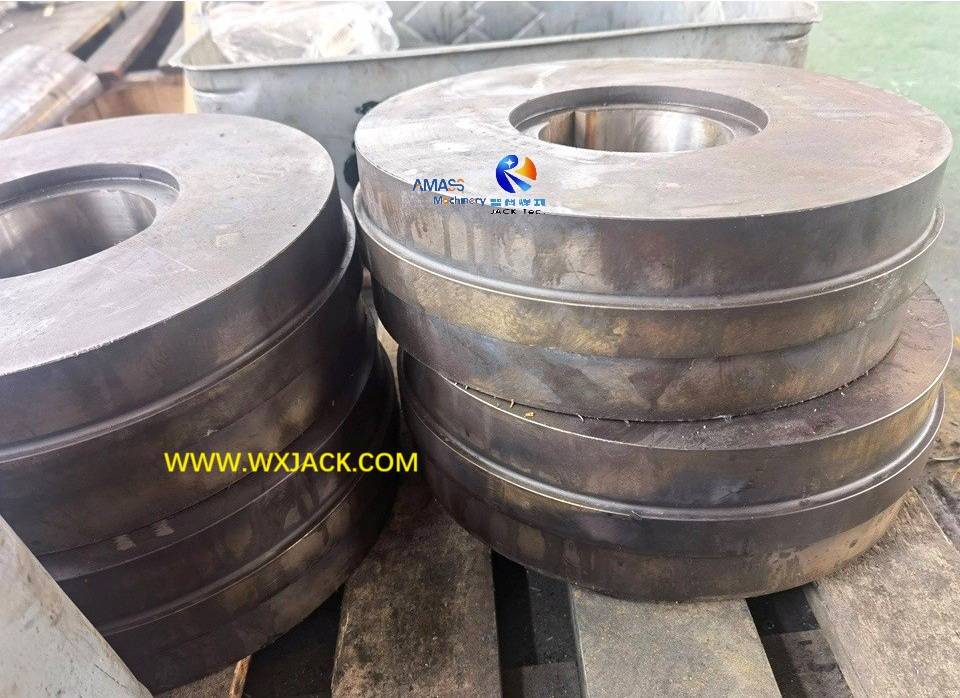

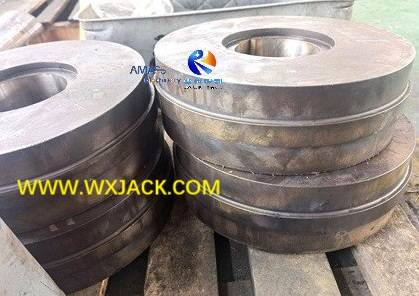

Крайние округления роликов в моделях Wuxi Jack RH:   ( рис.1 )

1) Количество роликов с округлыми краями: как представлено в модельной машине для секции продукта RH2000 , есть левые и правые 2 пары круглой ролики с краями, из которых в каждой паре верхняя и нижняя позиция 1 ролики каждый, полностью 4 кусочки рука;

2) это элемент ядра в машине для выполнения операции по округлению края;

3) Материал и обработка на роликах: эти рулоны с краем края представляют собой твердый тип, изготовленные из 35CRMO инструментальной стали, мелко обработанной в обработке, а затем сдерживались, и придерживаются поверхности;

4) Как упомянуто в разделе продукта ' RH2000 Model Machine ', этот элемент представляет собой расходные материалы в повседневной работе машины и предлагает трудовой срок с точки зрения накопленной длины округления.

4. Пери из округлого ролика и его масляного цилиндра в серии RH Edge Debring and Rounding Machine:

Пожалуйста, проверьте ниже изображение:

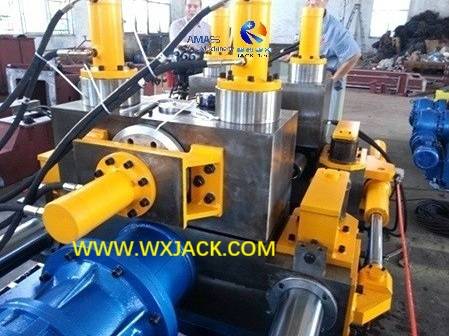

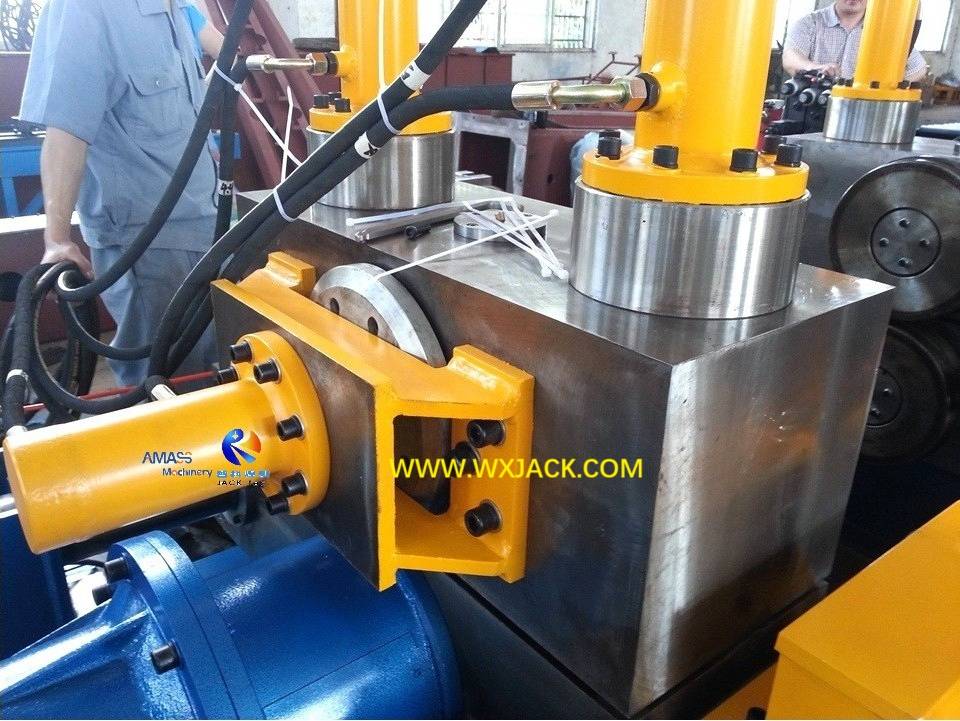

Масляный цилиндр на приводном краю, округлый ролики в машине Wuxi Jack: ( Рис.2 )

1) Как можно найти на фотографии выше, это кусок квадратного сплошного блока, который обрабатывается мелко;

2) Этот элемент определяет стабильность и плавность процесса округления в машине округления края. Это твердые листовые стали, материала ZG250-550 .

5.   Руководящий стержень для поперечного движения закруглений роликов в Edge Debring Currounding Machine:

Пожалуйста, проверьте ниже изображение:

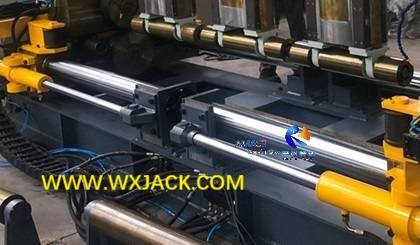

Очень точные обработанные направляющие кусты в машине Wuxi Jack: ( Рис.3 )

1) Этот блок определяет точность позиционирования заготовки в серии RH Series Tracing Machine Cringing Machine. В одном наборе машины есть 2 части этого руководящего стержня;

2) Материал и обработка: эти руководящие стержни изготовлены и обрабатываются из 45# углеродной стали , а также имеют хромий..

6. Слайд -подшипник (втулка) направляющего стержня в машине по округлению края:

Пожалуйста, проверьте ниже изображение

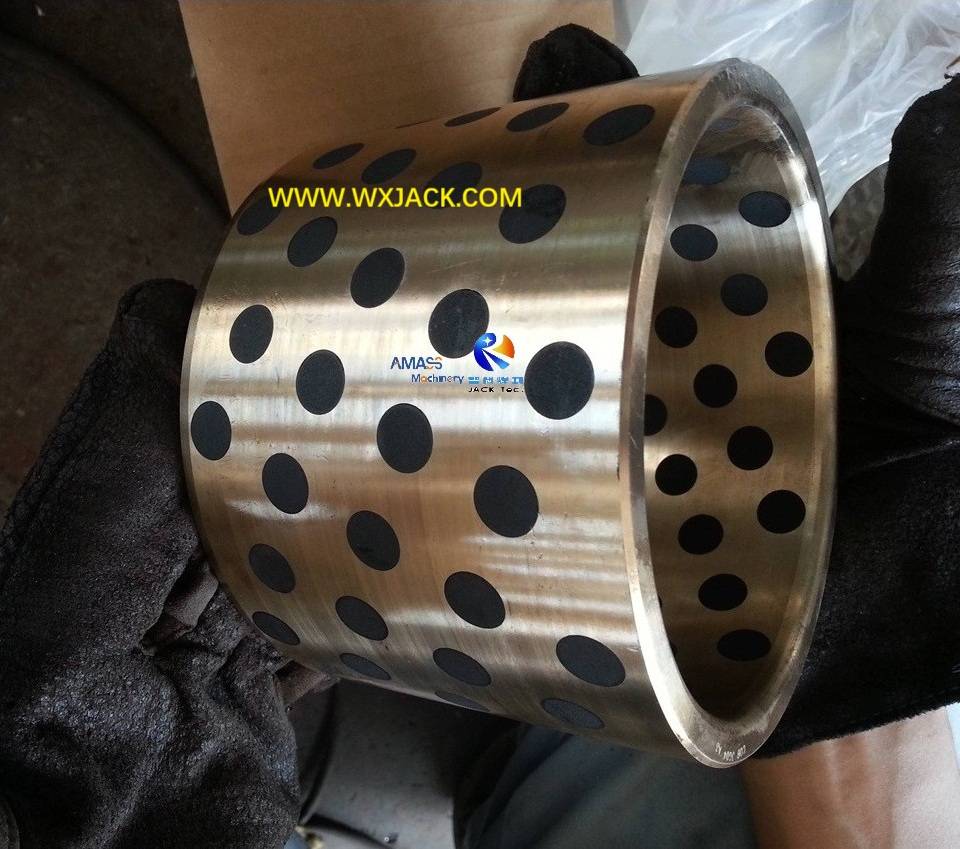

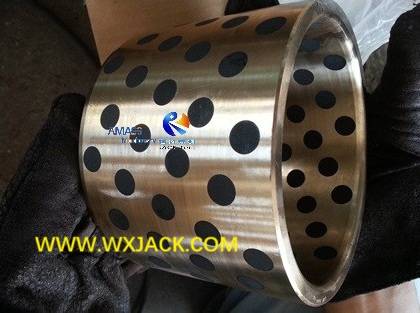

Слайд -подшипник куста направляющего стержня в машине Wuxi Jack: ( Рис.4 )

1) Важность подшипника: собрано вместе с вышеупомянутым направляющим стержнем, этот слайд -подшипник напрямую влияет на точность позиционирования заготовки в рабочей зоне машины;

2) Собранное положение: эта раздвижная втулка собирается на направляющий стержень и имеет прямой контакт с внутренней поверхностью поперечного позиционирующего масляного цилиндра;

3)  или, другими словами, этот раздвижный подшипник находится между направляющим стержнем и цилиндром позиционирования и служит руководством по скольжению для операции за округление в машине округления края;

4) Материал и обработка: Как можно найти на фотографии выше, этот элемент изготовлен и мелко обрабатывается из сплава на основе меди , который смешан с графитом.

7. Вниз по вниз, прижимая ролики в машине с краем края тарелки:

Пожалуйста, проверьте ниже изображение:

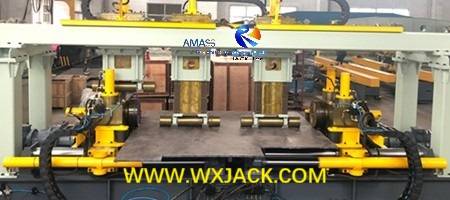

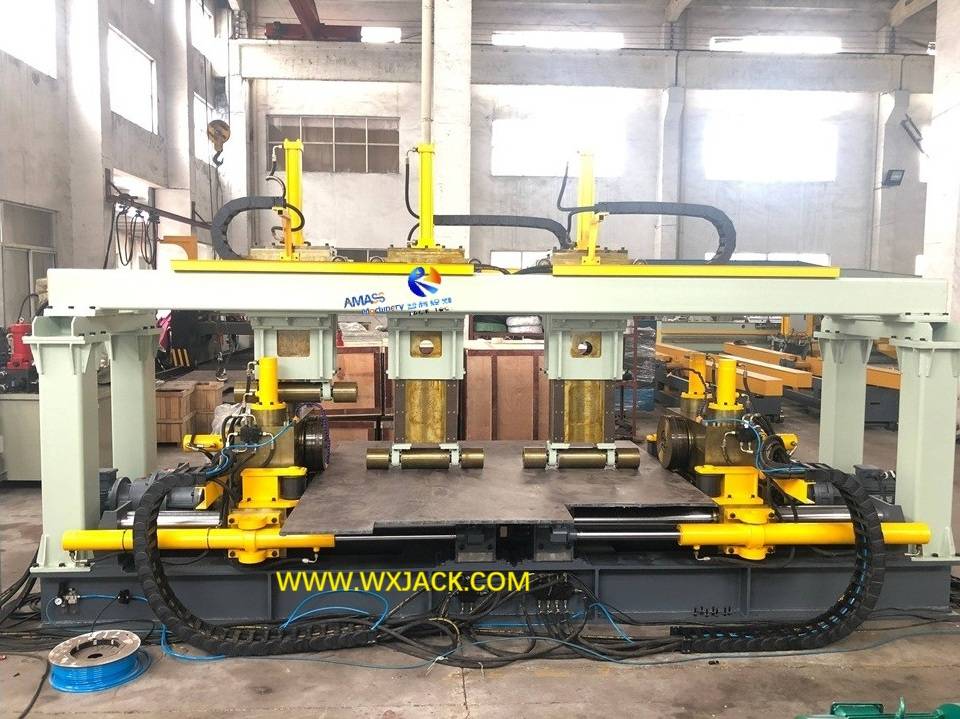

3 части нисходящих нажимающих роликов в больших моделях Wuxi Jack ( RH1500 ~ RH3000 ): ( Рис.5 )

1) Количество нисходящих нажимающих роликов: как представлено в нескольких ранее продуктовых секциях, из модели RH1500, Edge Rounding Machine оснащен тремя кусочками нисходящих прижимающих роликов;

2) Использование нисходящих нажимающих роликов: и на основе конкретной ширины заготовки, от одного до трех кусочков таких нажающих роликов следует использовать для поддержания на плоскостности поверхности заготовки (широкая пластина) в операции округления края;

3) Механическое свойство: судя по его функции в машине, спрос на ее жесткость и точность находится на более низком уровне, чем у роликов по округлым краям;

4) Материал и обработка: это причина, по которой эти нисходящие нажатые ролики изготавливаются и обрабатывают из 45# стали и имеют свой поверхностный хромий.

8. Технические параметры машины для округления края RH3000 :
