RH-200000 Автоматизированная машина для округления

1.   RH2000 Автоматическая обрезка и округление:

1) До настоящего времени для продукта машины серии RH мы представили темы, охватывающие: использование, производительность, структура, основные компоненты, конфигурация, движение движения и режим вождения в предыдущем введении продукта. Если у вас есть интерес, пожалуйста, проверьте разделы продуктов серии RH и  Models RH2000 и RH3000 ;

2) В этом разделе продукта RH2000 Автоматического края С точки зрения клиента, это одно из их внимания во время покупки машины.

2. Работа машины с автоматическим краем RH2000 .

Автоматические операции без человеческого вмешательства в машину:

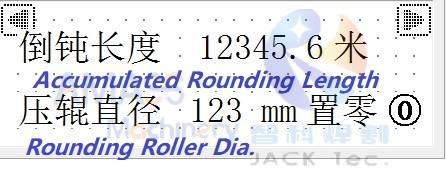

Пожалуйста, проверьте ниже эскиз на операционном интерфейсе HMI (интерфейс человека машины) в машине Wuxi Jack:   ( Рис.1 )

1) Операционный интерфейс в серии RH Automatic Edge Rounding Machine:

а) Язык: показан в приведенном выше небольшом эскизе на сенсорном экране HMI, он находится на китайском языке. Конечно, любой язык доступен для удобства клиента на этой машине. Это обозначает общую длину округления тока закругления тока ( » накопленная длина округления края » );

б) Срок службы срока службы округления роликов: это потому, что в повседневной эксплуатации машины калики с гранильностью Edge можно расходно. Мы даем его предлагаемый трудовой срок службы (в форме 'Общая длина округления ') в списке параметров машины, пожалуйста, проверьте его в конце этого раздела продукта в списке параметров;

c) Другим параметром, показанным на этом графике, является диаметр ролика с округлым краем ( ' округлый диаметр ролика '): для модели RH2000 большая машина для округления Wuxi готовит 2 типа рулеток с краем края, обслуживание на 2 классе толщины тарелки заготовки : ( 10 ~ 14 мм ) и ( 14 ~ 40 мм );

2) Скорость работы в серии RH.

а) Высокая постоянная скорость: скорость округления края обычно составляет постоянные значения 7,200 мм/мин.;

б) Если клиенты нуждаются в регулируемой рабочей скорости, например, в диапазоне 3000 ~ 12 000 мм/мин. Для этой цели будет использоваться инвертор AC, а на операционной панели будет установлен соответствующий цифровой показатель дисплея.

3. Задачи оператора в автоматической машине с краем для обрезки RH2000 :

1) Загрузка и разгрузка заготовки и готовую кромку закругленную пластину в машину и из машины;

2) Отрегулируйте позиционирование тарелки заготовки и границ, округлив, в зависимости от размера заготовки: ширина и толщина. Это сделано с помощью управления толканием и переключателями на эксплуатационной панели машины:

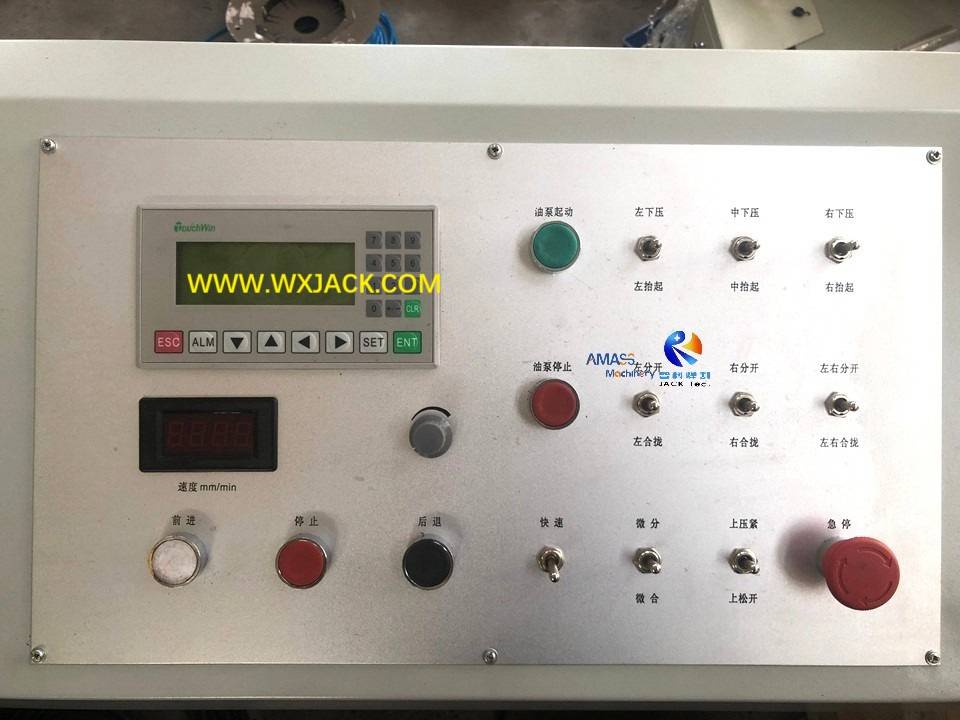

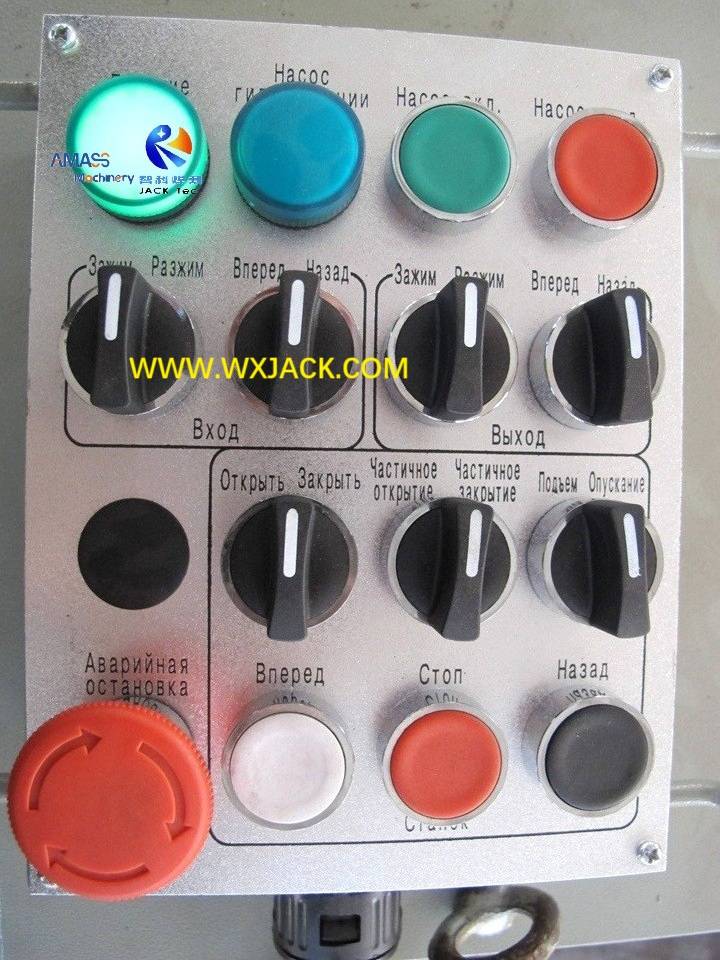

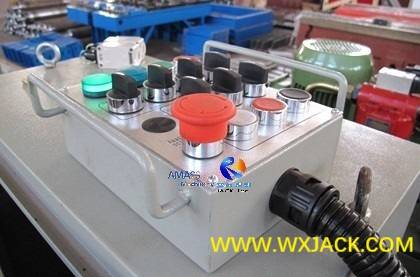

Ручная операционная панель модели RH1500 : ( Рис.2 )

3) Монитор процесса: наблюдать и контролировать операцию по округлению края в машине, что делает его нормально, как и ожидалось.

4 .

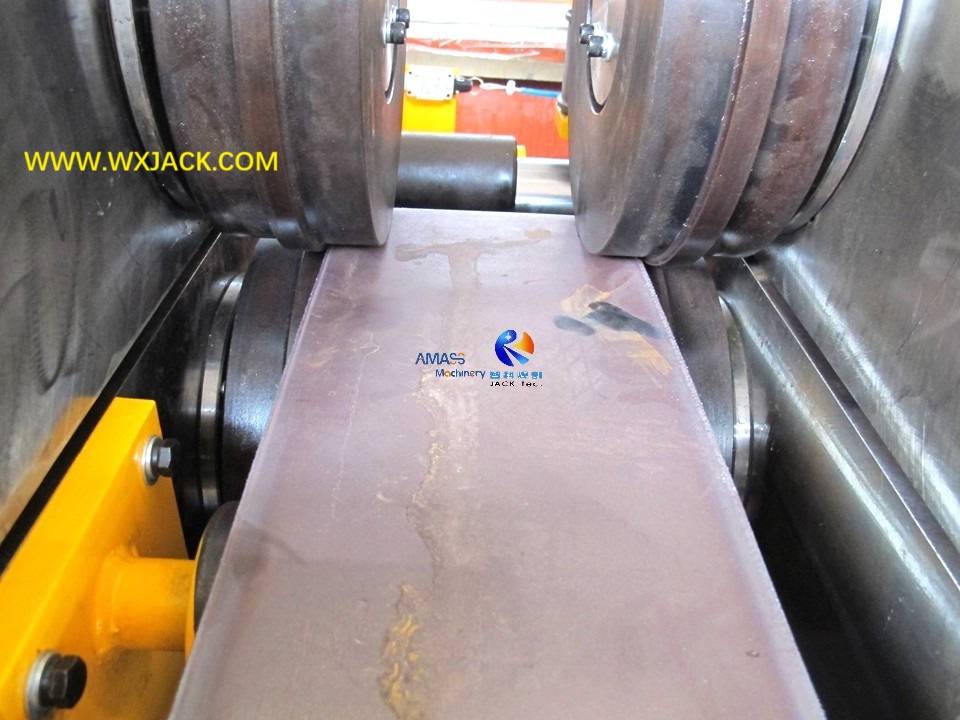

1) Поднимите пластину заготовку на входной конвейер -таблицу машины и максимально поместите тарелку в среднем положении роликового стола. Пожалуйста, проверьте ниже фото;

2) На основе ширины заготовки, выберите правильное количество соответствующих нисходящих прижимающих роликов: будь то 1 часть или 2 части, или полностью 3 части, которые будут использоваться:

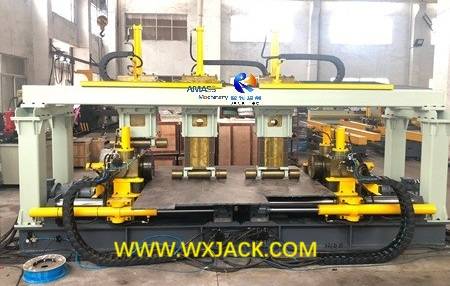

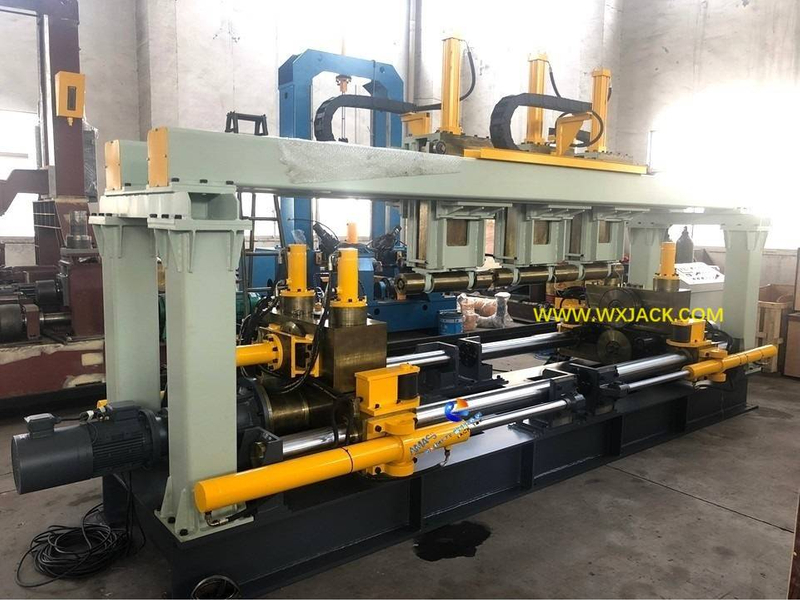

Вниз нажатые ролики модели RH1500 : ( рис.3 )

3) Регулировка на положении пластины: положение и зажим пластинкой заготовки точно на основе ее общих размеров, включая толщину, ширину и прямую сторону округления края, с помощью регулировки на вертикальном и горизонтальном позиционирующем масляном цилиндрах в машине для обрезки округления края;

4) Посвящение на работе: запустите на главном двигателе трансмиссии, отправляя вперед пластину заготовку вперед и одновременно закруглена по краю

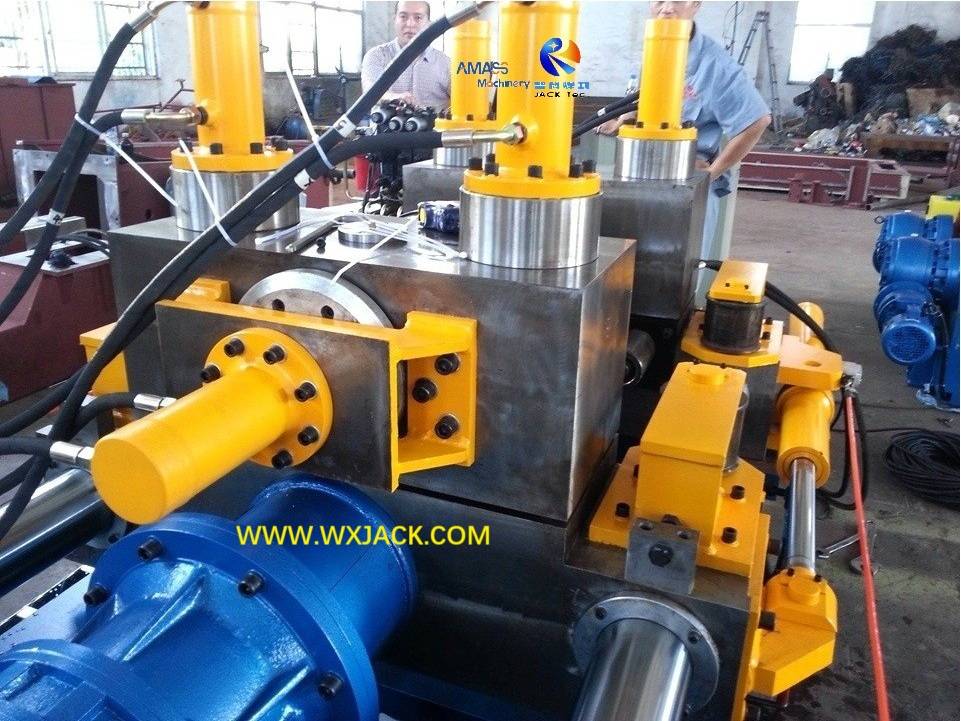

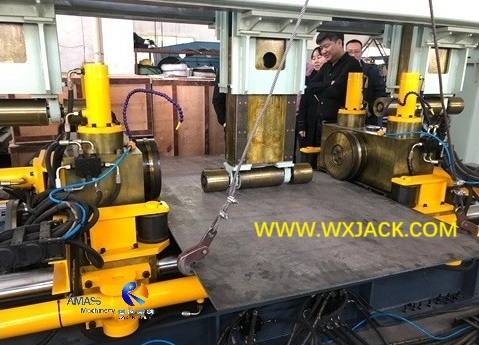

Функциональная ячейка в модельной машине Wuxi Jack RH1500 : ( рис.4 )

5) Блок очистки лома с ломом воздушного привода убрает мусор, который генерируется в процессе округления в машине.

5. Технические параметры автоматической машины по краю края RH2000 :
