5-осевая машина 2500/12 Пламя и плазма автоматическая режущая труба с ЧПУ

A. Функция 5 оси 2500/12 Большого размера пламени Пламя СПНК -перекрестка

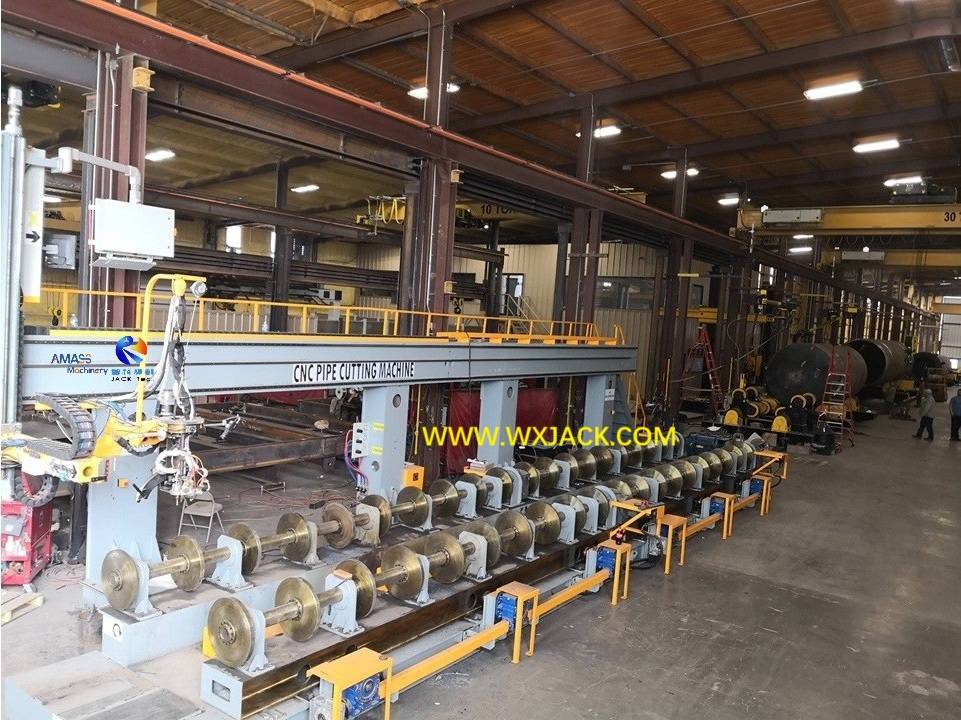

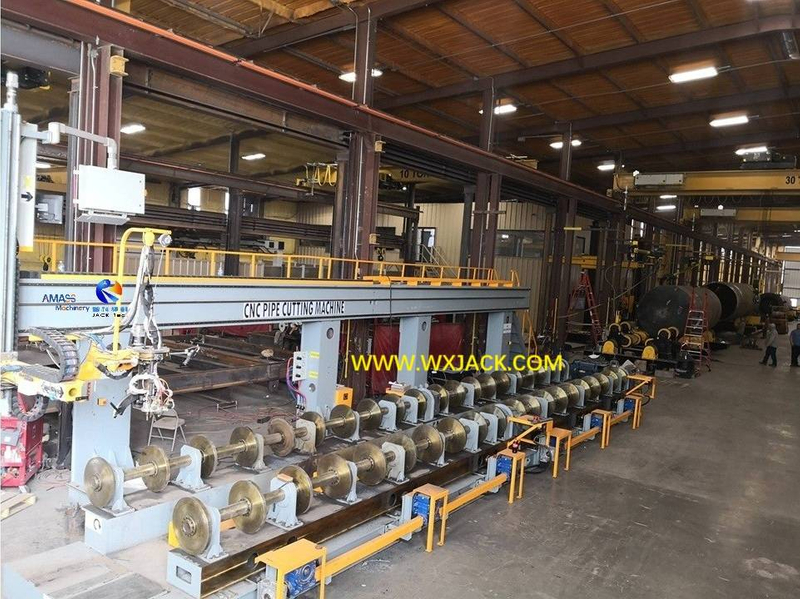

1. Ниже фотография была сделана во время ввода в эксплуатацию Wuxi Jack 5 Axis 2500/12 Flame CNC Cutcure Cutting Machine :  ( Рис.1 )

2. Макс. Заготовка которую можно разрезать на 5 Оси 2500/12 Машины на , большом размере .

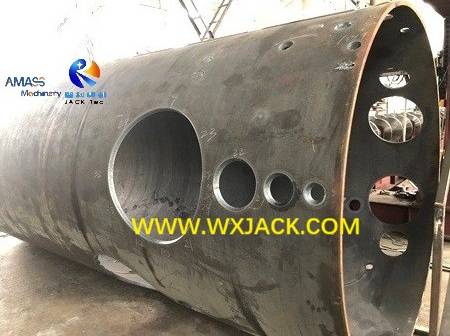

Кусок большого диаметра, который вырезан и сокроется от машины с вырезанием пламени Wuxi Gack :   ( Рис.2 )

3. То же, что и предыдущая модель 5 оси 2500/9 , здесь продукт 5 оси 2500/12 -это пополнение ранних моделей серии CP серии CP в плазменном кислороде .

B. Подробная деликатеса в машине Wuxi Jack крупномасштабная машина с ЧПУ

1. С почти 20 -летним разработкой, автоматическая машина серии CP на разрезании труб с помощью плазменного кислородного топлива видит много улучшений, включающих конструкцию структуры, сборку и компоненты, аппаратное и программное обеспечение системы управления и т. Д.;

2. По сравнению с машиной на этапе основания, эта передовая автоматическая машина современной техники становится почти новой версией. Это делает прогресс в достижении цели лучшей безопасности, лучшего качества, более последовательной производительности и более легкой работы в соответствии с принципом Wuxi Jack 'Непрерывное улучшение ';

3. Пример на пробирках для кабеля и кислорода топливного топлива в машине Wuxi Gack Flame Cnc Cut Suit:

Одним из этих улучшений является расположение на трубе и кабеле кислородного топливного газа, на протяжении всего хода прохождения режущего факела в машине:

1) На ранней стадии автоматической машины CP серии CP трубы кислородно -топливного топлива были повешены над головой вдоль оборудования, особенно в малой модели из 3 моделей спецификаций 3 оси 600 мм.;

2) и кабели были проложены в цепочке сопротивления. Цепочка перетаскивания была приложена на пол с помощью механической рамы машины. Пожалуйста, проверьте ниже изображение:

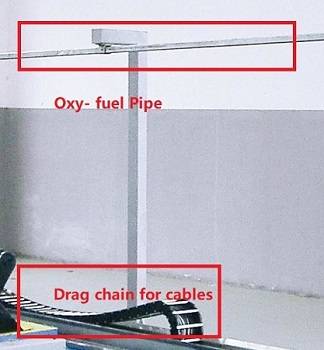

Маршрутизация кабельной и газовой трубки в ранних небольших моделях машины для резки труб Wuxi Jack CNC: ( Рис.3 )

3) В Flame CNC CIB

Такой способ договоренности  имеет 2 проблемы и проблемы

а) сама машина для резки труб с ЧПУ не имеет хорошего внешнего вида (кислородная топливная труба, лучше размещенной невидимой);

б) из -за близкого расстояния между резанием факела и кабелем существует определенная степень страхового потенциала для работы машины, что искры могут генерироваться во время процесса резки, что, в свою очередь, приводит к сжиганию кабеля;

4) Сегодня размещение кабелей и кислородных топливных труб внутри машины, особенно модели с тяжелыми условиями большого размера в значительной степени: в значительной степени улучшается:

Пожалуйста, проверьте ниже изображение:

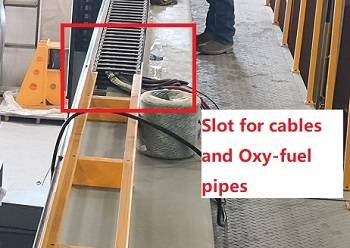

а) Маршрутизация кабельных и газовых труб в обновленном мастере для перекрестки труб с ЧПУ:   ( Рис.4 )

б) , как показано на фотографии выше, кабели и кислородные топливные трубы прокладываются в одном слоте с половиной метра и на уровне высоты прямо над всем набором оборудования для перекрестки труб с ЧПУ, развернутым на рабочей платформе;

c) таким образом, ранее упомянутый скрытый риск безопасности может быть надежно устранен;

D) Кроме того, весь набор большой машины имеет более компактный и краткий внешний вид.

C. Технические параметры 5 оси 2500/12 Крупномасштабная машина с перекресткой труб с ЧПУ :
